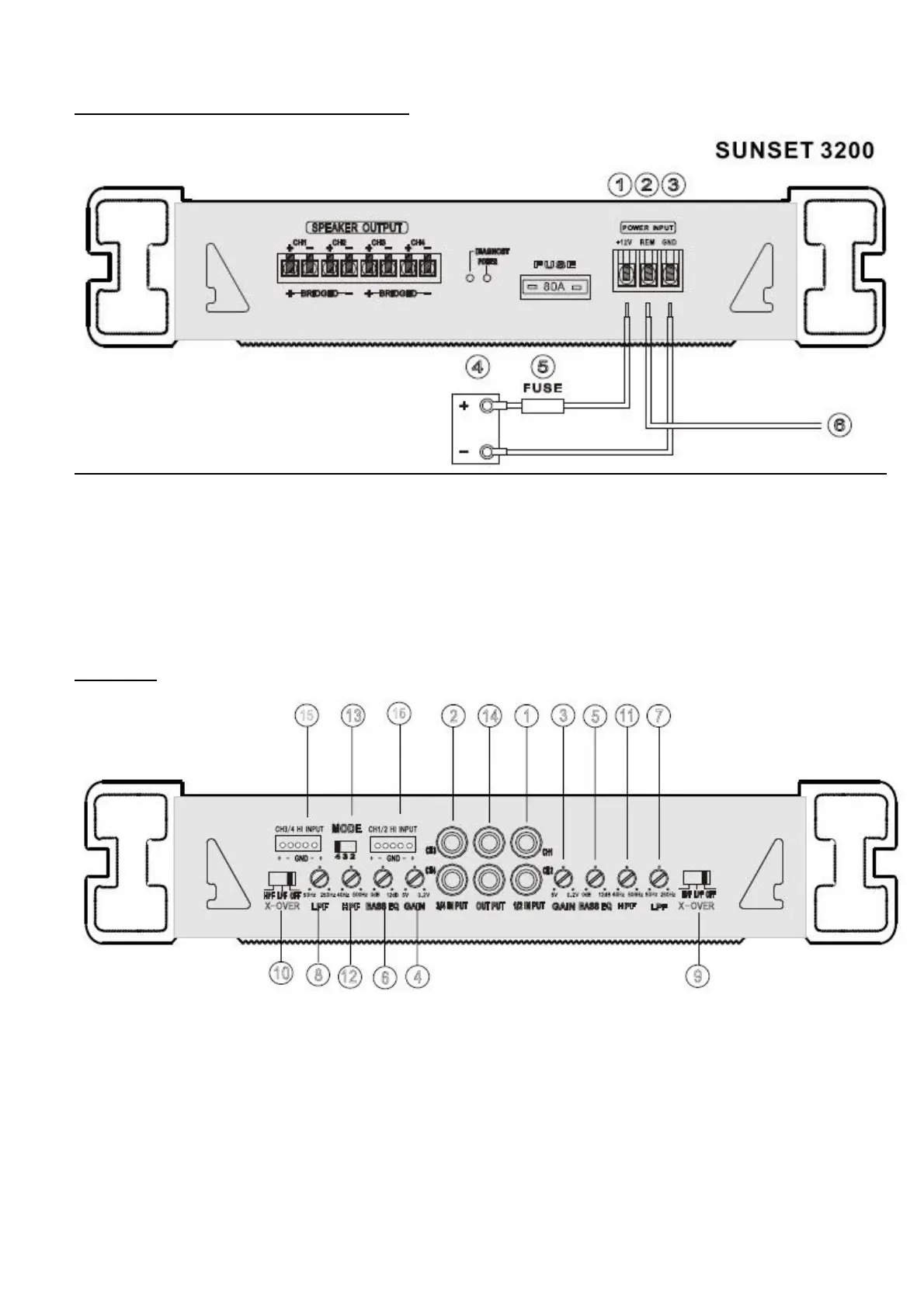

Bedienungselemente und Anschlüsse vorn:
1. +12 A: Anschluss für das Stromkabel zur Autobatterie.
2. REM: Anschluss für das Kabel zum Autoradio (Ein-/Aus-Schalter).
3. GND: Erdung. Das Kabel wird an den Minuspol der Autobatterie angeschlossen.
4. Autobatterie.
5. FUSE: Zwischengeschaltete Sicherung.
6. Das Kabel sollte an den Anschluss der automatischen Antenne des Radios angeschlossen werden.
Rückseite:
1. 1/2 INPUT: Anschluss Eingangsspannung für Zustand LOW vorn (Kanäle 1 und 2).
2. 3/4 INPUT: Anschluss Eingangsspannung für Zustand LOW hinten (Kanäle 3 und 4).
3. GAIN: Einstellung Eingangsempfindlichkeit für Kanäle 1 und 2.
4. GAIN: Einstellung Eingangsempfindlichkeit für Kanäle 3 und 4.
5. BASS: Einstellung Bassverstärkung für Kanäle 1 und 2.
6. BASS: Einstellung Bassverstärkung für Kanäle 3 und 4.
7. LPF: Frequenzeinstellung Tiefenfilter für Kanäle 1 und 2.
8. LPF: Frequenzeinstellung Tiefenfilter für Kanäle 3 und 4.
9. X-OVER: Frequenzweiche für Kanäle 1 und 2 (HPF/LPF/OFF).
10.
X-OVER: Frequenzweiche für Kanäle 3 und 4 (HPF/LPF/OFF).
