751-222
P2007 Jens Broecking © Firma WJG, Braunschweig. Nachdruck oder Vervielfältigung nur mit ausdrücklicher Genehmigung
11. HPF: Frequenzeinstellung Höhenfilter für Kanäle 1 und 2.
12. HPF: Frequenzeinstellung Höhenfilter für Kanäle 3 und 4.
13. MODE: Einstellung Kanalmodus (4/3/2).
14. OUTPUT: Anschluss Ausgangsspannung für Zustand LOW.
15. CH3/4 HI INPUT: Anschluss Eingangsspannung für Zustand HIGH hinten (Kanäle 3 und 4).
16. CH1/2 HI ONPUT: Anschluss Eingangsspannung für Zustand HIGH vorn (Kanäle 1 und 2).
• Es wird empfohlen, die Stromkabel und die Audiokabel nicht auf der selben Seite des Fahrzeugs zu
verlegen.
• Im Normalanschlussmodus, d.h. ein Lautsprecher an jedem Ausgang, darf die Mindestimpedanz 2 Ω
nicht unterschreiten.
• Im gebrückten Modus, d.h. die zwei Lautsprecherausgänge sind gebrückt, darf die Mindestimpedanz 4 Ω
nicht unterschreiten.
• Im Subwoofermodus, d.h. die Endstufe wird nur für den Basslautsprecher genutzt, darf die
Mindestimpedanz 2 Ω nicht unterschreiten.
• Schließen Sie niemals die Lautsprechermasse an die Karosserie an.
• Schließen Sie niemals die 12 V Versorgungsspannung an eine der Lautsprecherausgänge an.

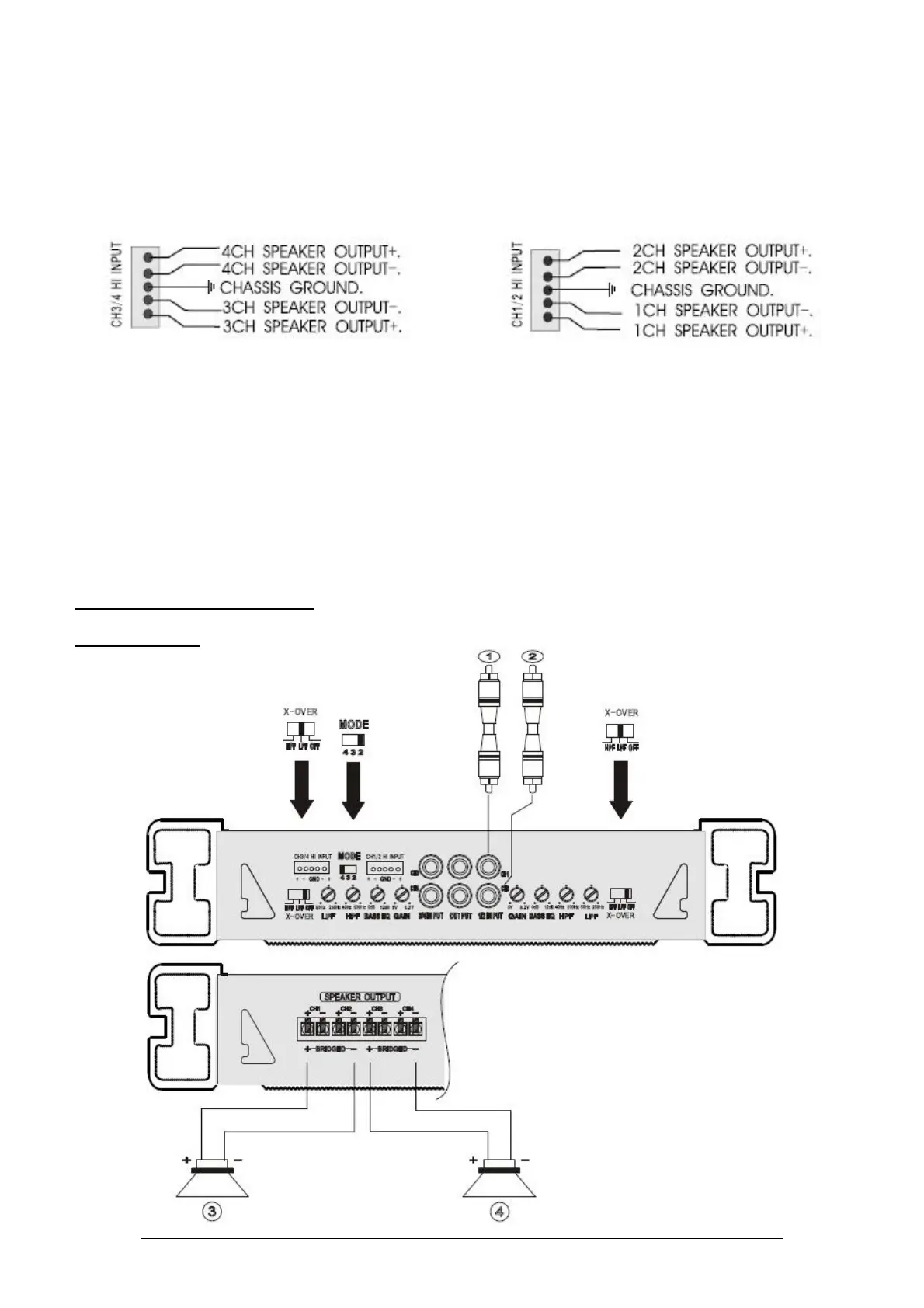

Betriebsarten des Verstärkers:
1. 2-Kanal Modus:
