Izvadite alat
Pridržnu čahuru (1a) gurnite unatrag i
izvadite alat.
Podesite dodatnu ručku (5) (slika 2)
Ručku popustite okretanjem ulijevo i
pomjeranjem oko osovine svrdla
namjestite je u povoljan bočni radni
položaj. Ručku učvrstite okretanjem
udesno.
Montaža i namještanje dubinskog
graničnika (2) (slika 4).
Popustite dodatnu ručku, ravan komad
dubinskog graničnika uvedite u
probušenu rupu i svrdlom koji koristite
podesite je na željenu dubinu bušenja.
Ručku ponovno učvrstite.
8 – Pogon
Uključivanje/isključivanje
Napon mrežnog napajanja mora
odgovarati podacima na pločici s tipom
stroja.
• Uključivanje: Pritisnite sklopku
za uključivanje/
isključivanje (3).
• Isključivanje: Pustite sklopku
za uključivanje/
isključivanje(3).
Preklapanje udarno bušenje, klesanje,
bušenje
Odaberite prikladnu kombinaciju uklapanja
sklopke za udarni mehanizam (4) i izborne
sklopke (5) prema slici 3. Podešavanje
provedite kada je stroj u stanju mirovanja.

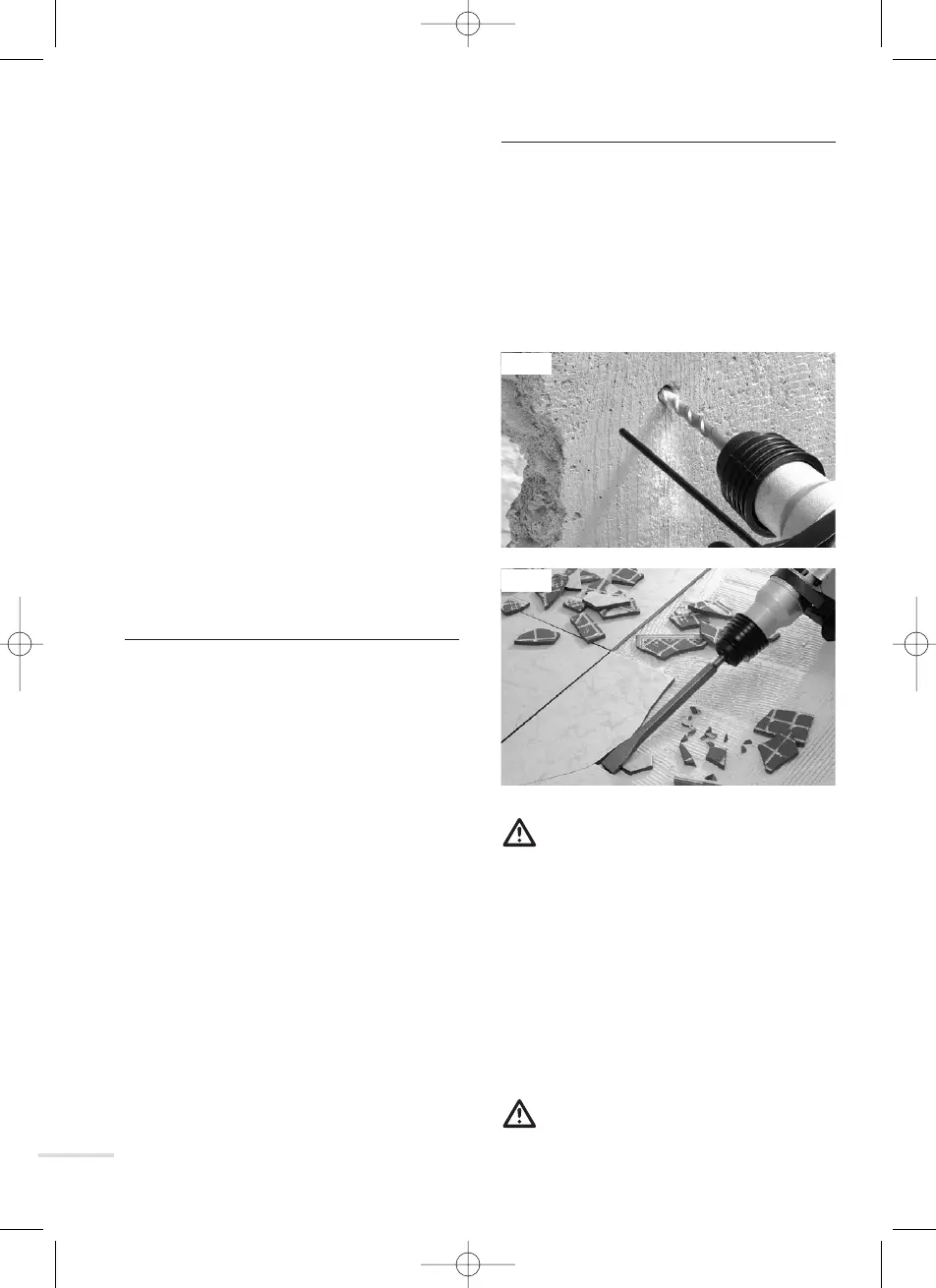

9 – Način rada (slika 3)
A: Navrtanje bez udarnog mehanizma,
npr. žbuka, plinobeton
B: Udarno bušenje u betonu, kamenu i
zidu
C: Klesanje bez funkcije okretanja u zidu
i bez skidanja pločica
POZOR! Stroj nikada nemojte
koristiti u funkciji okretanja i sa
priključenim dlijetom!
Udarac, koji je potreban za udarno
bušenje u kamenu, stvara pneumatski
udarni mehanizam. Taj elektro-
pneumatski princip omogućava veliku
elastičnost udara i rad bez povratnog
udara. Drugačije nego u udarne bušilice,
učinak bušenja ne ovisi o pritisku
potiskivanja.
POZOR! Veći pritisak ne
povećava radni učinak!
C
B
