MELICONI HP DIGITAL - Installazione

2

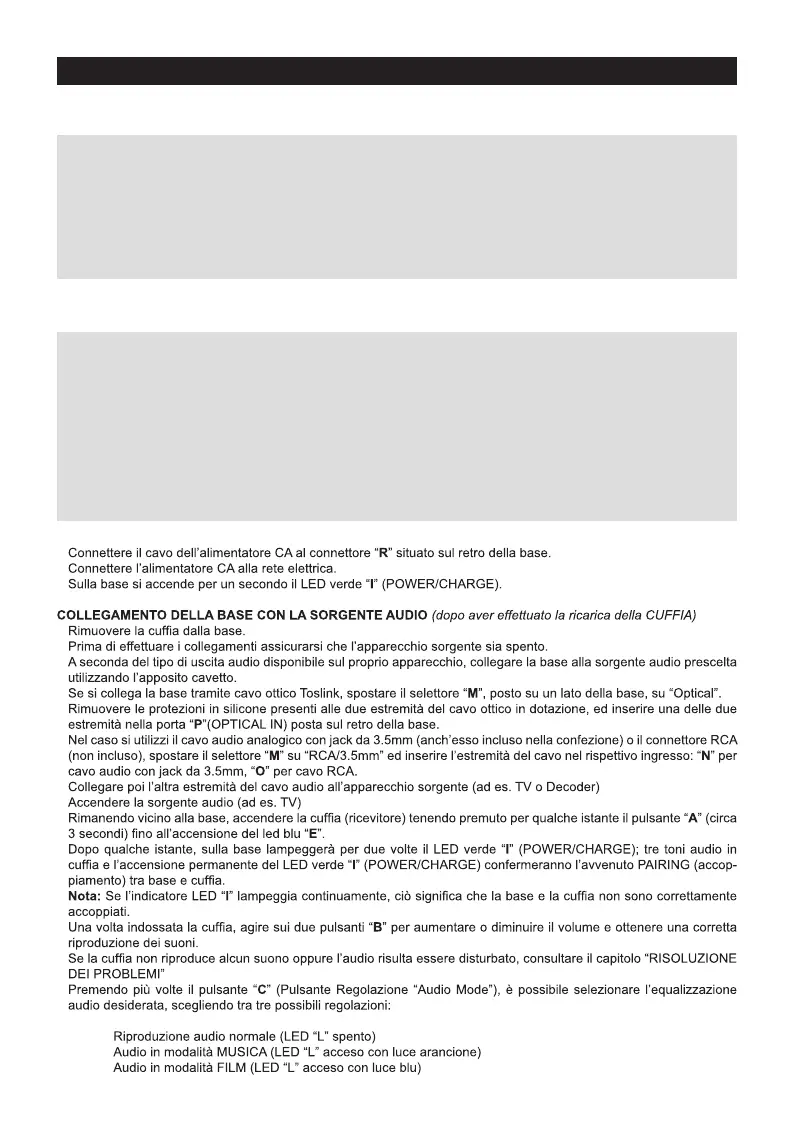

Installazione
BASE (Trasmettitore) -> Fig.3 e Fig.4
Dettaglio elementi della base:
H. Contatti di ricarica per la cufa
I. Spia LED “Power/Charge”
L. Spia LED “Audio Mode”
M. Selettore ingresso audio: OPTICAL / RCA o 3.5mm
N. Ingresso Audio jack stereo 3.5mm
O. Ingresso Audio RCA (L-R)
P. Ingresso Audio Ottico Digitale (Toslink)
Q. Uscita Audio Ottica Digitale (Toslink)
R. Ingresso alimentatore CA
S. Pulsante Pairing
CUFFIA (Ricevitore) -> Fig.1 e Fig.2
Dettaglio elementi della cufa:
A. Pulsante accensione/spegnimento
B. Tasti Regolazione Volume
C. Pulsante Regolazione Equalizzazione audio (Audio Mode)
D. Contatti di ricarica
E. Spia LED
F. Presa di ricarica micro-USB
G. Ingresso jack 3.5mm
