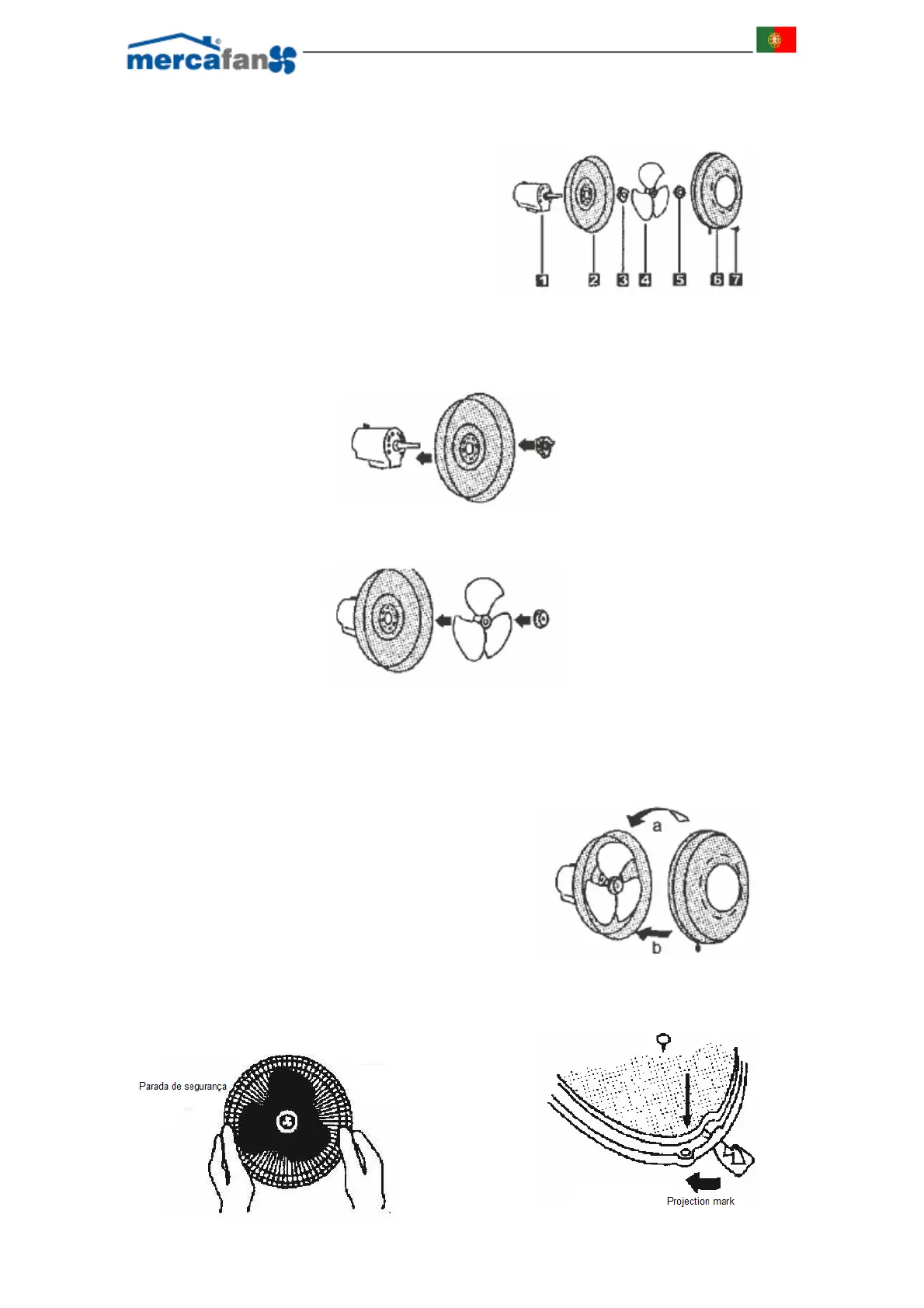

MONTANDO A CABEÇA DO VENTILADOR:
1. Motor
2. Grelha traseira
3. Contraporca
4. Lâminas
5. Rolha
6. Grelha frontal
7. Parafuso de fixação
1. Conjunto da grade traseira:
Monte a grelha no motor e fixe-a com a contraporca
2. Montagem das lâminas:
Monte as lâminas no eixo do motor, apertando-as com a tampa
3. Montagem da grade frontal:
Fixe a grade frontal com a traseira conforme indicado abaixo:
a) Fixe-o com a grade traseira através do gancho localizado na parte superior.
Junte-os pressionando as laterais para que fiquem bem fixados pelo agora
plástico
b) Feche o gancho de fixação e aparafuse-o.
Para montar a grade, encaixe-a na parte traseira, combinando as fixações e, em
seguida, aperte o clipe de travamento para que não escapem
