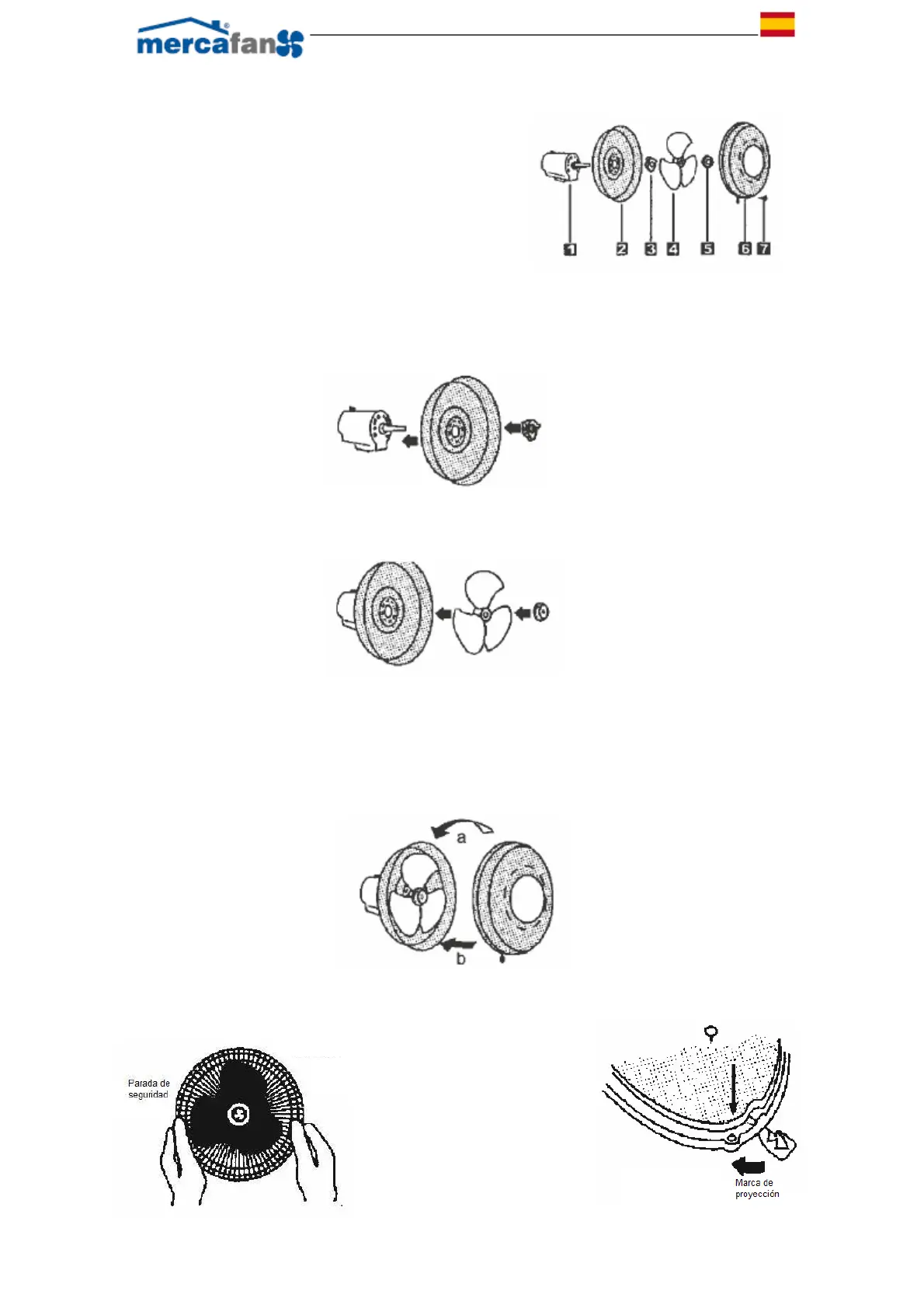

MONTAJE DEL CABEZAL DEL VENTILADOR:
1. Motor
2. Rejilla trasera
3. Tuerca de bloqueo
4. Aspas
5. Tapón
6. Rejilla frontal
7. Tornillo fijación
1. Montaje de la rejilla trasera:
Montar la rejilla en el motor y fijarla con la tuerca de bloqueo
2. Montaje de las aspas:
Montar las aspas en el eje del motor, apretándolas con el tapón
3. Montaje de la rejilla frontal:
Fijar la rejilla frontal con la trasera tal y como se indica a continuación:
a) Fijarla con la rejilla trasera a través del gancho situación en la parte
superior. Unirlas presionando los lados para que queden bien fijadas.
b) Cerrar el gancho de fijación y atornillarlo.
Para montar la rejilla, ajústela a la parte trasera, haciendo coincidir las fijaciones
y
luego apretar el clip de cierre para que no se escapen
