Гид пользователя
DDC70/DDC80
Her türlü değişiklik hakkı saklıdır.
KLV-09/Yayın Tarihi : 09.03.2023/Revizyon No: 00 /Revizyon Tarihi:
34

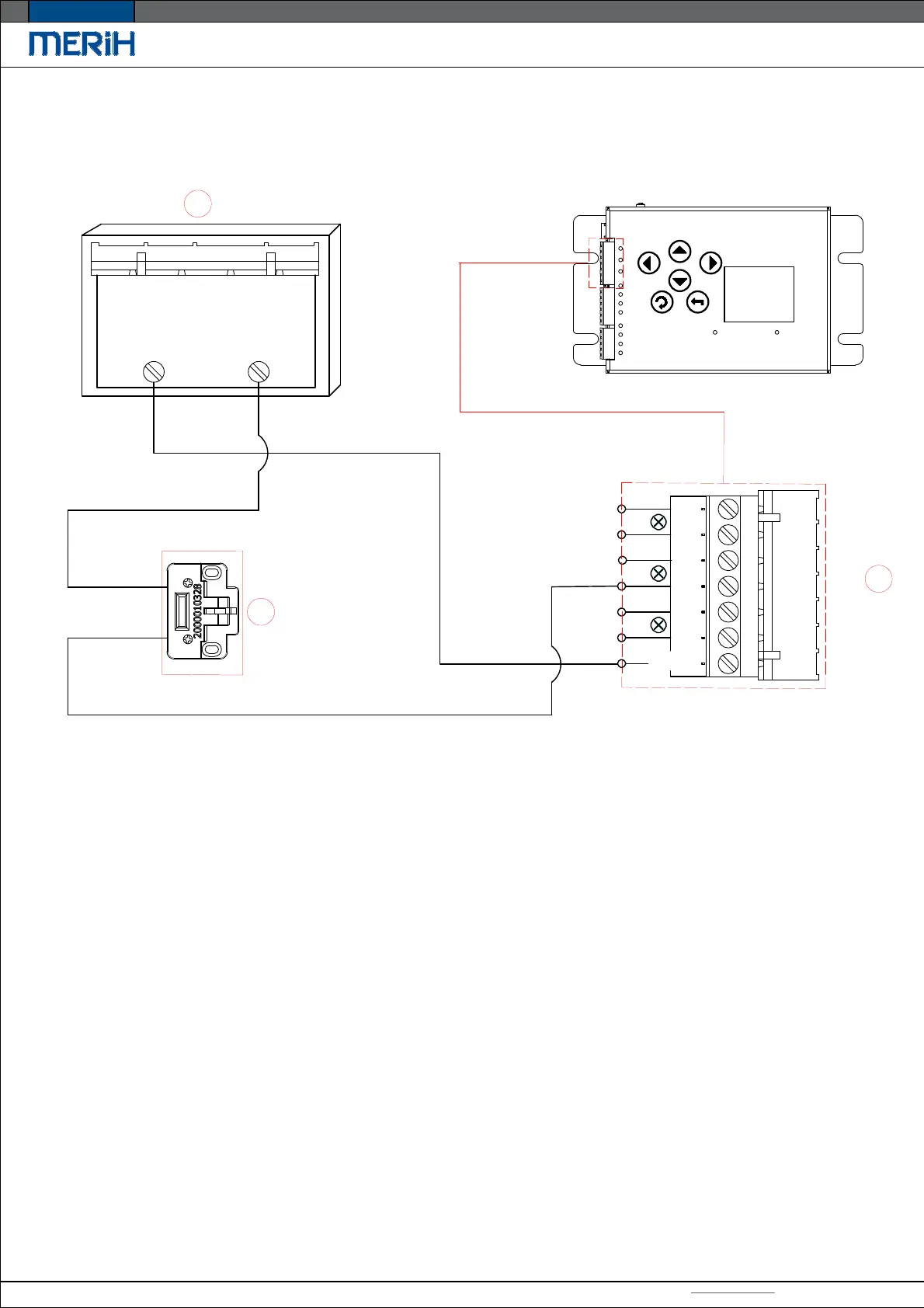

Подключение дверного монитора DDC80
1 - Основная Панель Управления I- Концевой выключатель полностью закрытой двери СОМ
2 - Входные реле Плата DDC70 II- Концевой выключатель полностью закрытой двери
3 - Контактный разъем Merih
4 - DDC70 Плата Управления
Для выполнения обслуживания запорных контактов на дверях кабины, запорные контакты
должны быть отключены (ByPass). Контакты электрической блокировки двери кабины отключены.
С помощью электрического контрольного контакта двери на панели контролируется
открытое-закрытое положение двери кабины.
OCOM
NC
NC
NC
NO
NO
NO
O3
O2
O1
I
II
1
3
4
WI-FI POWER
