DDC70/DDC80

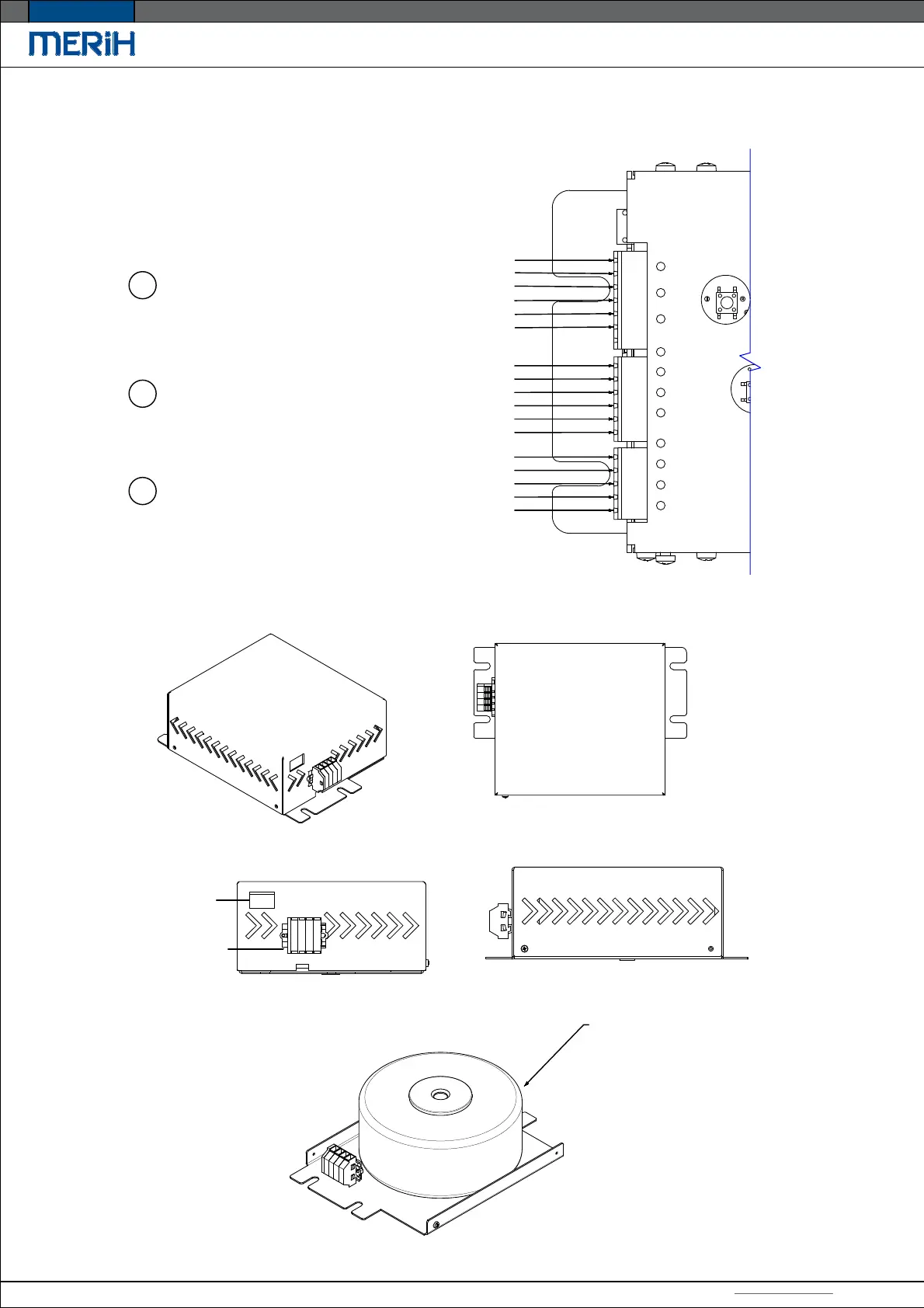

4.1 . Terminal Definitions (Output, Input, Sensor)
KEY INPUT
220 VAC
TRANSFORMER BOX USAGE SURFACE
10
{NC-KAPALI LIMIT ANAHTAR
{NO-AÇIK LIMIT ANAHTAR
0COM-(-)ORTAK KONTAK
24V-DC
S4-KATTA SİNYAL
S3-FOTOSEL
S2-AÇIK LİMİT ANAHTAR
S1-KAPALI LİMİT ANAHTAR
GND-TERMİNAL
I4-ACIL DURUM KAPAMA
I3-ACIL DURUM AÇMA
I2-AÇMA
I1-KAPAMA
ICOM-(-)TERMINAL
01 KAPI SIKIŞMA ROLESI
02 KAPI KAPALI ROLESI
03 KAPI AÇIK ROLESI
{
{
{
{NC-KAPALI LIMIT ANAHTAR
{NO-AÇIK LIMIT ANAHTAR
{NC-KAPALI LIMIT ANAHTAR
{NO-AÇIK LIMIT ANAHTAR
1
2
3
TOROID TRANSFORMER
USER GUIDE
