Гид пользователя
DDC70/DDC80
Her türlü değişiklik hakkı saklıdır.
KLV-09/Yayın Tarihi : 09.03.2023/Revizyon No: 00 /Revizyon Tarihi:

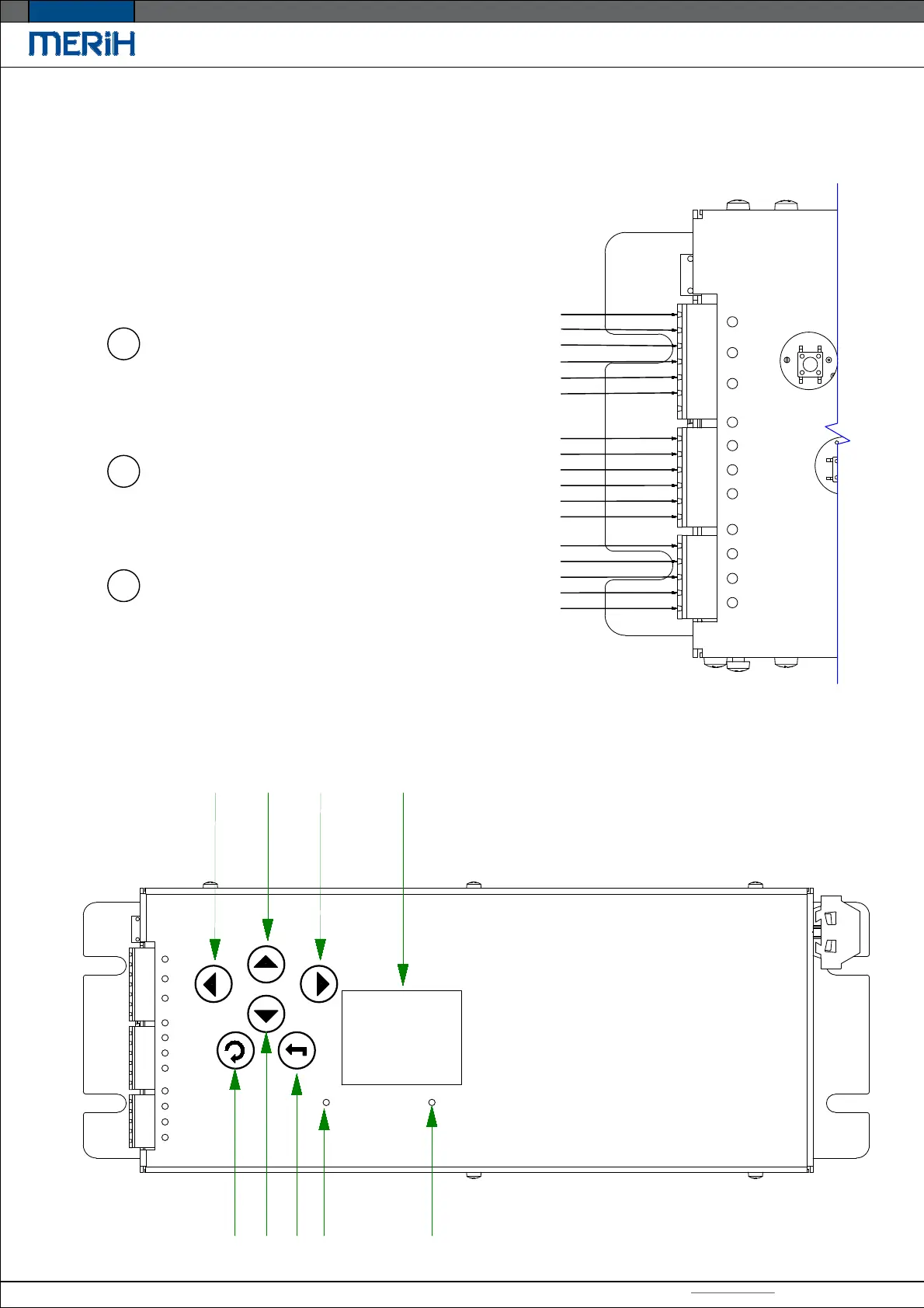

4.1 . Определение клемм (Выход, Вход, Датчик)
07
4.2.Комбинация кнопок
WI-FI
POWER
1
2
3
9
4
6
7
8
5
{КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ NC-OFF
{НЕОТКРЫТЫЙ ОГРАНИЧИТЕЛЬНЫЙ КЛЮЧ
0COM-(-)ОБЩИЙ КОНТАКТ
24 В постоянного тока
S4-ЭТАЖНЫЙ СИГНАЛ
S3-ФОТОЭЛЕМЕНТ
S2-ОТКРЫТЫЙ КОНЕЧНЫЙ КЛЮЧ
S1-КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ЗАКРЫТ
ЗАЗЕМЛЕНИЕ-ТЕРМИНАЛ
I4-АВАРИЙНОЕ ВЫКЛЮЧЕНИЕ
I3-АВАРИЙНОЕ ОТКРЫТИЕ
I2-ОТКРЫТИЕ
I1-ЗАКРЫТИЕ
ИКОМ-(-)ТЕРМИНАЛ
01 РЕЛЕ ЗАМЯТИЯ ДВЕРИ
02 РЕЛЕ ЗАКРЫТОЙ ДВЕРИ
03 РЕЛЕ ОТКРЫТИЯ ДВЕРИ
{
{
{
{НЗ-КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ЗАКРЫТ
{НЕОТКРЫТЫЙ ОГРАНИЧИТЕЛЬНЫЙ КЛЮЧ
{НЗ-КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ ЗАКРЫТ
{NO-OPEN LIMIT-KEY
1
2
3
