Merit 715T PLUS - Page 39

39
ÉTAPE 1 DE L’ASSEMBLAGE
A Couper les bandes de cerclage jaunes et
relever la plate-forme pour enlever tout
objet qui se trouve dessous.
B Ouvrir le sac de visserie 1.

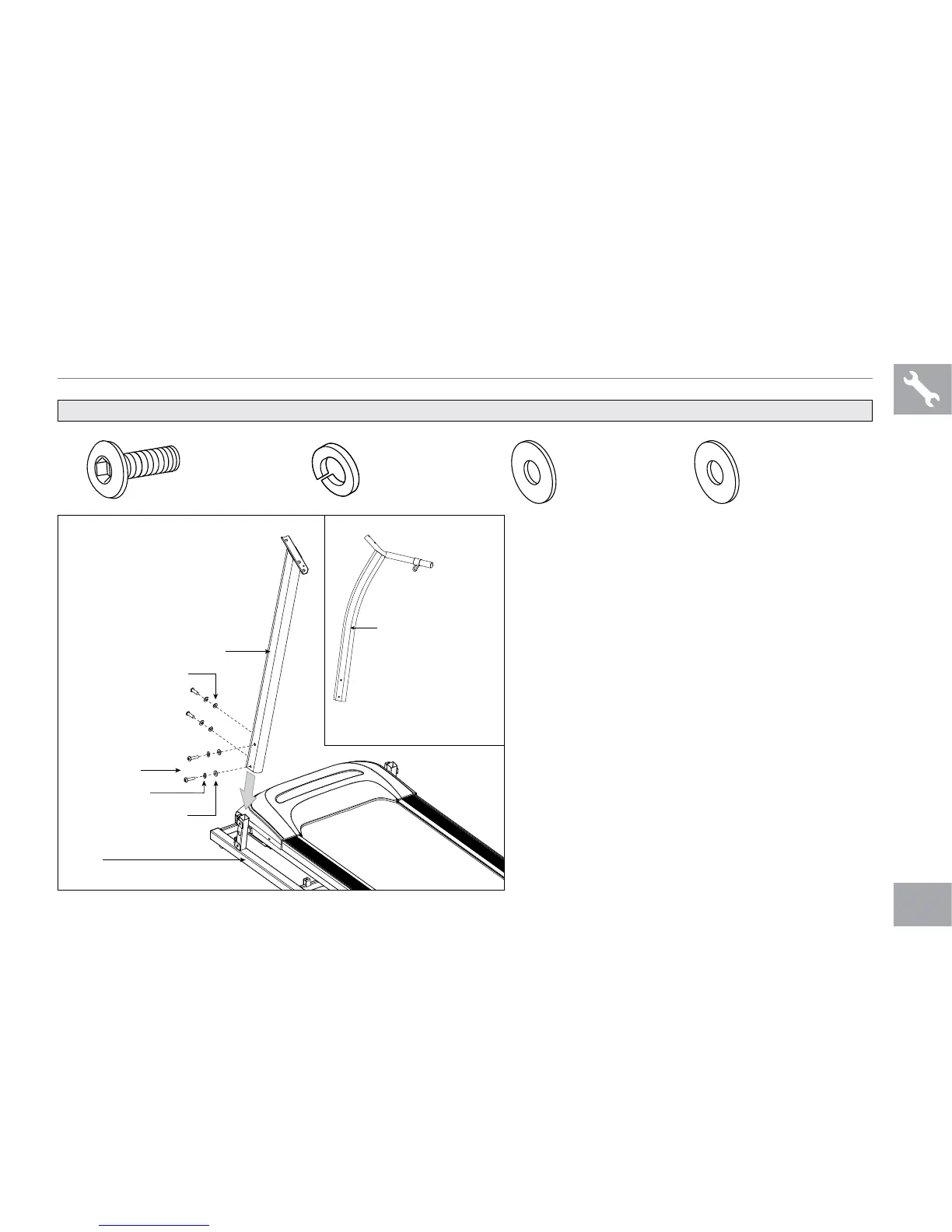

C Après avoir abaissé la plate-forme, fixer
le montant de console gauche au
bâti avec 2 boulons (a), 2 rondelles
élastiques (b) et 2 rondelles
plates (c) à partir du côté et 2 boulons
(a), 2 rondelles élastiques (b) et
2 rondelles en arc (d) à partir de
l’arrière.
BOULON (A)
20 mm
Quantité : 4
RONDELLE
ÉLASTIQUE (B)
8 mm
Quantité : 4
RONDELLE
PLATE (C)
8 mm
Quantité : 2
RONDELLE
EN ARC (D)
8 mm
Quantité : 2
CONTENU DU SAC DE VISSERIE 1 :
BOULONS (A)
RONDELLES
ÉLASTIQUES (B)
715T PLUS
MONTANT DE CONSOLE GAUCHE
RONDELLES EN ARC (D)
RONDELLES PLATES (C)
BÂTI
725T PLUS
MONTANT DE CONSOLE GAUCHE
