Merit 715T PLUS - Page 67

67
PASO 1 DE ENSAMBLAJE
A Corte el enfajillado amarillo y levante la
plataforma hacia arriba. Retire todo lo
que haya debajo de la plataforma.
B Abra la bolsa de tornillería 1.

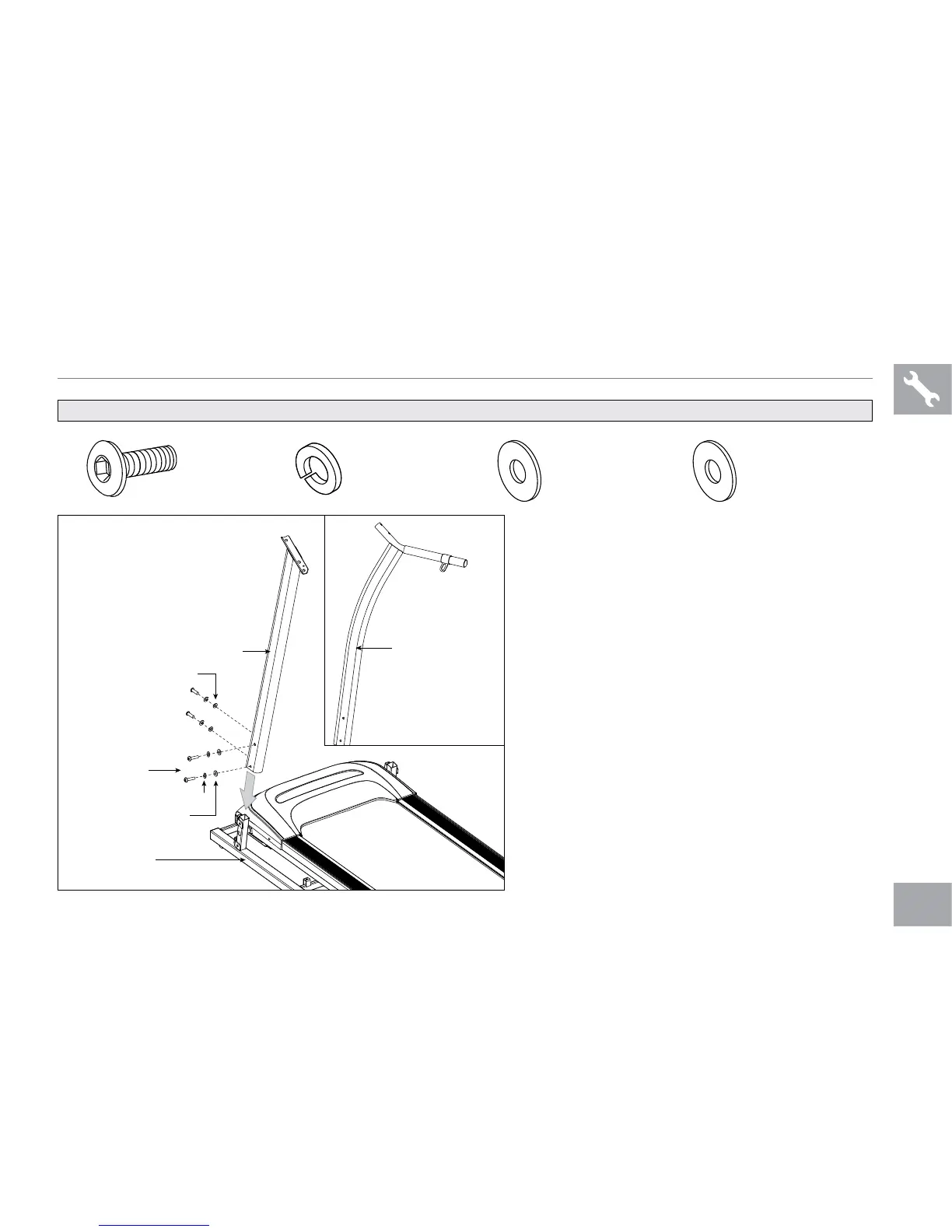

C Con la plataforma en su posición
hacia abajo, fije el poste iZquierdo
de la consola al bastidor base
con 2 tornillos (a), 2 arandelas
elÁsticas (b) y 2 arandelas planas
(c) desde un lado y 2 tornillos (a),
2 arandelas elÁsticas (b) y 2
arandelas de arco (d) desde la parte
posterior.
TORNILLO (A)
20 mm
Cantidad: 4
ARANDELA
ELÁSTICA (B)
8 mm
Cantidad: 4
ARANDELA
PLANA (C)
8 mm
Cantidad: 2
ARANDELA
DE ARCO (D)
8 mm
Cantidad: 2
CONTENIDO DE LA BOLSA DE TORNILLERÍA 1:
TORNILLOS (A)
ARANDELAS ELÁSTICAS (B)
715T PLUS
POSTE IZQUIERDO DE LA CONSOLA
ARANDELAS DE ARCO (D)
ARANDELAS PLANAS (C)
BASTIDOR BASE
725T PLUS
POSTE IZQUIERDO
DE LA CONSOLA
