Merit 715T PLUS - Page 69

69
725T
PLUS

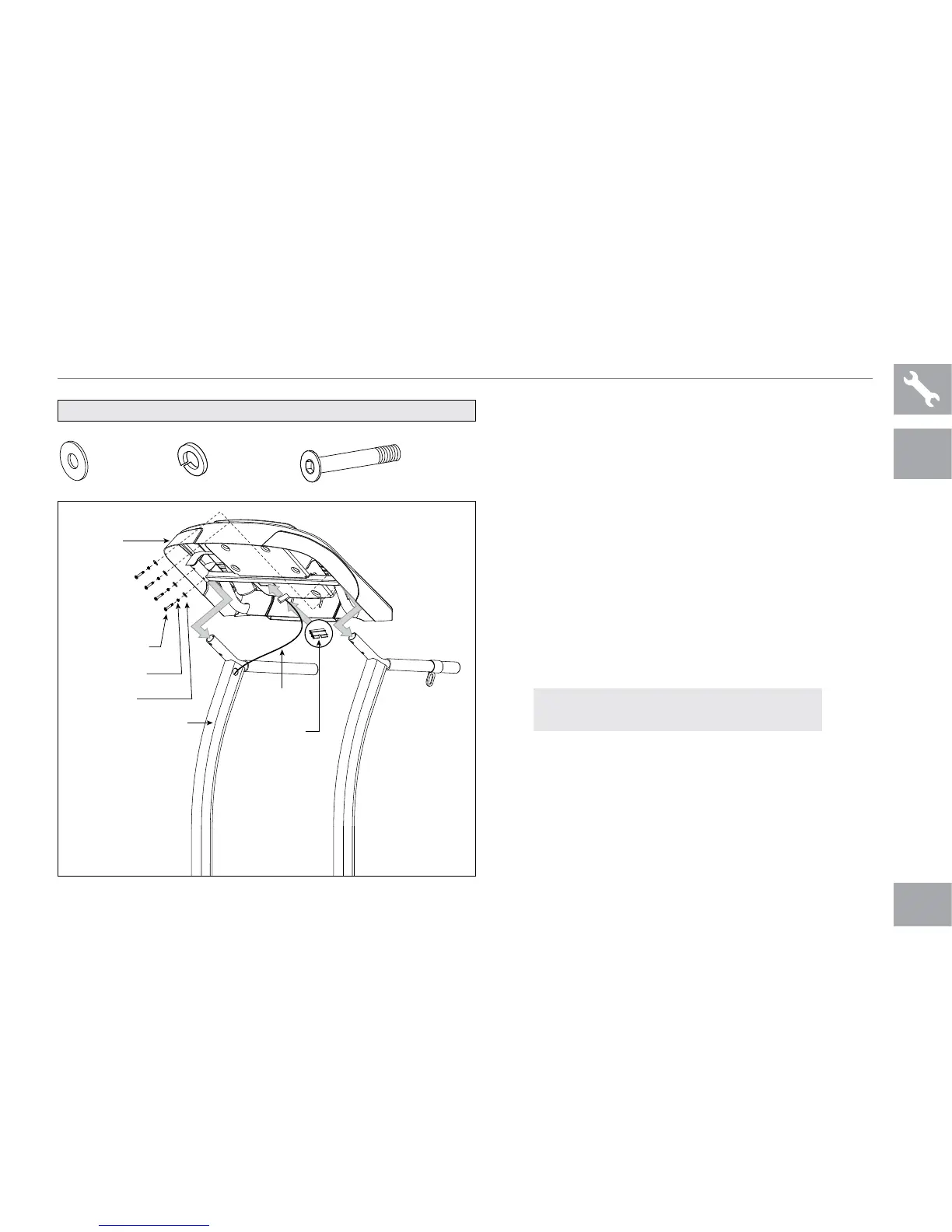

PASO 3 DE ENSAMBLAJE – MODELO 725T PLUS
* Este paso es sólo para el modelo 725T PLUS.
A Abra la bolsa de tornillería 3.
B Deslice la consola sobre los postes de
consola y fíjela con 4 arandelas de
arco (e), 4 arandelas elÁsticas (f)
y 4 tornillos (g).
C Conecte el cable de la consola y con
cuidado meta los alambres dentro del poste
de la consola para evitar que sufran daños.
D Coloque la cubierta del cable de
la consola para que el cable de la
consola quede fijo.
TORNILLO (G)
45 mm
Cantidad: 4
ARANDELA
ELÁSTICA (F)
12 mm
Cantidad: 4
ARANDELA
DE ARCO (E)
14 mm
Cantidad: 4
CONTENIDO DE LA BOLSA DE TORNILLERÍA 3:
CONSOLA
TORNILLOS (G)
ARANDELAS
ELÁSTICAS (F)
ARANDELAS
DE ARCO (E)
POSTE DE LA CONSOLA
CABLE DE
LA CONSOLA
CUBIERTA DEL
CABLE DE LA
CONSOLA
NOTA: Tenga cuidado de no pellizcar
algún alambre al ensamblar la consola.
SÓLO EL MODELO 725T PLUS
