Luego de seguir los pasos indicados en “1. Inspeccione
la cortadora y la goma de la empuñadura”, siga las
instrucciones a continuación.

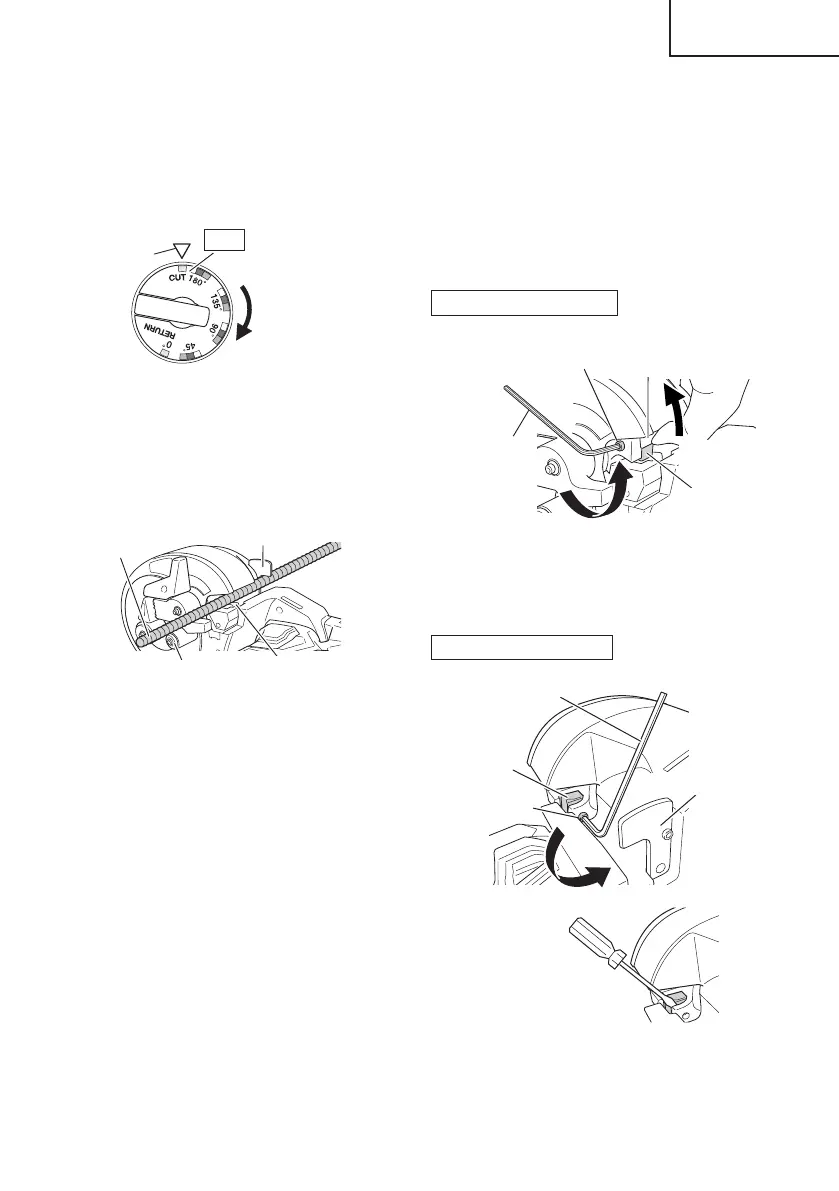

(1) Posicione el dial de ajuste en la posición “CUT”
(Fig. 34).
Gire el dial
de ajuste
completamente
a la derecha
Dial de ajuste
CUT
Posición de
alineación
Fig. 34
(2) Coloque la varilla que va a ser cortada por encima de
la cortadora inferior (Fig. 35).
Asegúrese de que haya longitud sufi ciente para que
la varilla se enganche por completo en el tope de
reacción B.
Varilla
Tope de reacción B
Rodillo de curvar
Cortadora
inferior
Fig. 35
(3) Presione el bloqueo del interruptor en cualquier
dirección para liberar el bloqueo, y presione el
interruptor para cortar la varilla.
Luego de cortar la varilla, mantenga presionado el
interruptor hasta que el motor complete su rotación
inversa y la cortadora superior empiece su regreso.
3. Reemplazo de la cortadora
Luego de seguir los pasos indicados en
“1. Inspeccione la cortadora y la goma de la
empuñadura” (pasos (1) al (5)), siga las instrucciones
a continuación. Reemplace las cortadoras superior e
inferior a la vez.
(1) Usando la llave de barra hexagonal incluida, retire
el perno de cabeza hexagonal y, luego, retire las
cortadoras superior e inferior. (Fig. 36, 37)
Quitar la cortadora superior
Llave
de barra
hexagonal
Tornillo hexagonal
Protector de la
cortadora
Cortadora
superior
Empujar
hacia arriba
Afl ojar
Fig. 36
Empujar el protector de la cortadora hacia arriba
hace que sea más fácil retirar la cortadora superior.
Quitar la cortadora inferior
Cortadora
inferior
Llave de barra
hexagonal
Afl ojar
Tornillo
hexagonal
Tope de reacción B
Hacer palanca con un
destornillador de punta
plana facilitará la retirada
de la cortadora inferior.
Fig. 37
