20
FRANÇAIS

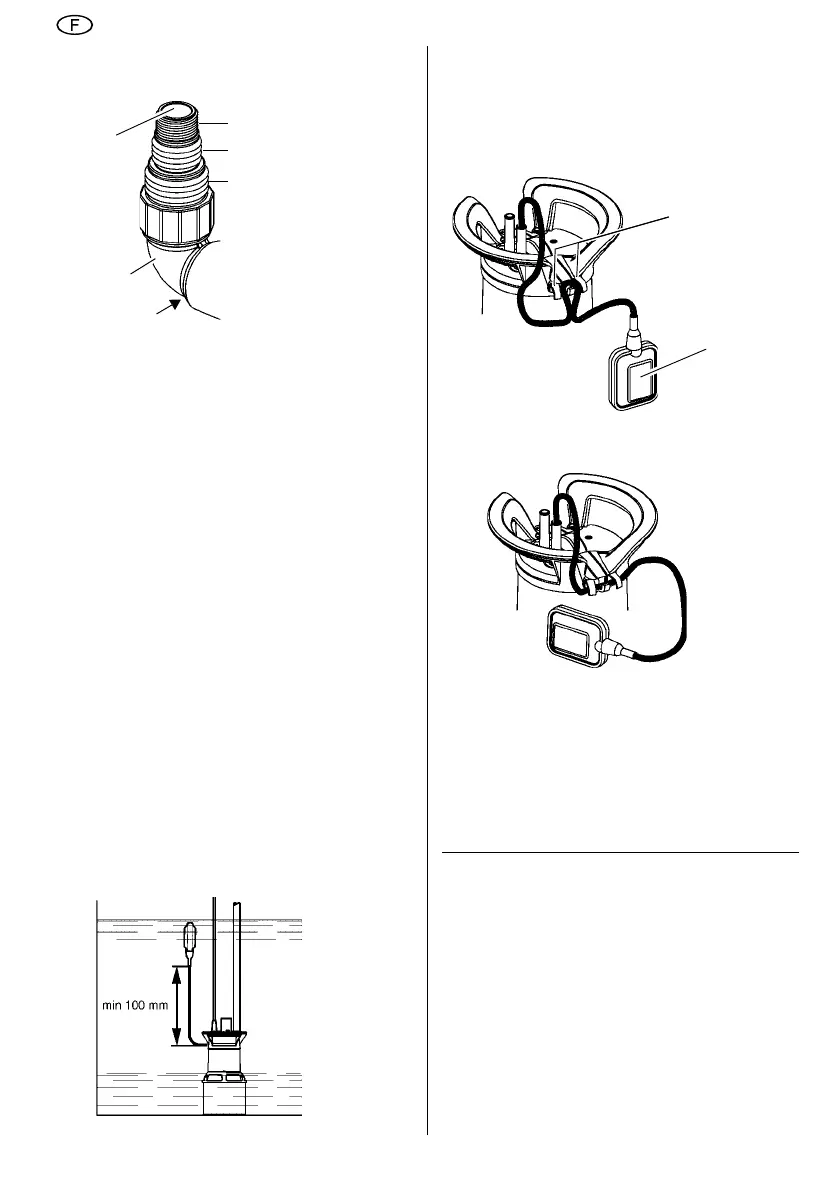

4.2 Raccordement de la conduite
sous pression
1. Pour un diamètre de conduite sous pres-
sion le plus grand possible :
couper le plus petit embout de raccorde-
ment sur l'adaptateur multiple (16).
3Note
La meilleure capacité de refoulement s'ob-
tient en choisissant le plus grand diamètre
possible de la conduite sous pression.
2. Visser l'adaptateur multiple (16) sur la piè-
ce de raccordement angulaire (17).
3. Visser la pièce de raccordement angulaire
avec adaptateur multiple sur le raccord de
pression (18).
4. Enfoncer la conduite sous pression sur
l'adaptateur multiple (16) et la fixer avec
un collier de serrage.
4.3 Fixation du câble de l'inter-
rupteur à flotteur
3Notes
Fixez le câble de l'interrupteur à flotteur de
manière à ce que la distance entre le porte-
câble et l'interrupteur soit d'au moins
100 mm.
Faire une boucle avec le câble de l'inter-
rupteur à flotteur. Placer la boucle comme
représenté sur l'illustration sur le grippe-
test (20) du porte-câble et faire passer le
câble de l'interrupteur à flotteur sous les
deux grippe-tests extérieurs (19).
L'illustration ci-dessous montre le câble de
l'interrupteur à flotteur fixé :
A Attention !
Le câble de l'interrupteur à flotteur pourrait
être endommagé.
Ne tirez jamais sur le câble de l'interrupteur à
flotteur pour changer sa position à l'intérieur
du porte-câble !
Veuillez procéder dans l'ordre inverse pour
débrancher le câble de l'interrupteur à flotteur.
4.4 Consignes d'implantation
Encombrement : 50 cm x 50 cm environ.
L'interrupteur à flotteur doit pouvoir se
mouvoir sans encombre pour fonctionner
parfaitement.
N'immerger l'appareil que jusqu'à la pro-
fondeur indiquée dans les caractéristiques
techniques.
Implanter la pompe de manière à ce que
les ouvertures d'aspiration ne puissent être
bloquées par des corps étrangers. Placer
la pompe si nécessaire sur un support.
Veiller à ce que la pompe soit bien stable.
17
18
16
G 1"
1¼"
1½"
19
20
