Installationsdatenblatt—LCD-Display DT-9100
23

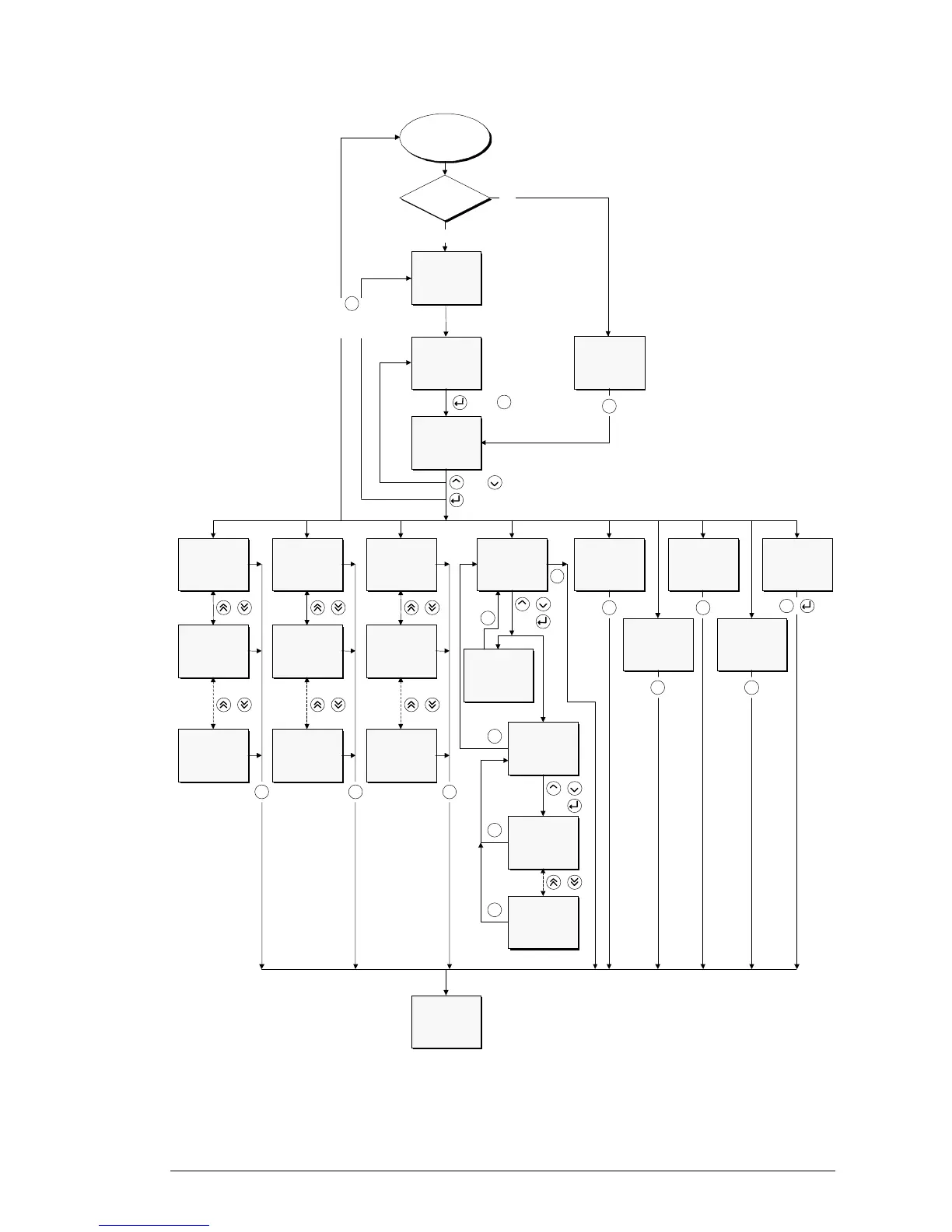

Abbildung 14 enthält ein Flußdiagramm des Menüsystems des
DT-9100:
Strom ein
Diagnose/
Selbsttest
ja
Derselbe DX?
nein
Startseite
Punktdaten
(S. 1 von 8)
Aktuelle
Alarm-
meldungen
(S. 1 von 8)
Hauptmenü
Aufgez.
Alarm-
meldungen
(S. 1 von 24)
Trenddaten
Punktdaten
(Seite 2)
Punktdaten
(Seite 8)
Analoger
Trend
Digitale
Trend-
gruppen
Digitaler
Trend
(Seite 1)
Zeit-
programme
Ferientage
Rest-
wärme
Uhrzeit/
Datum
Paßwort
Hauptmenü
und
/
/
/
Aktuelle
Alarm-
meldungen
(Seite 2)
Aktuelle
Alarm-
meldungen
(Seite 8)
/
/
Aufgez.
Alarm-
meldungen
(Seite 2)
Aufgez.
Alarm-
meldungen
(Seite 24)
/
/
esc
esc
und
/
esc
Digitaler
Trend
(Seite 6)
esc
esc
esc
esc
esc
esc esc
esc esc
/
esc
/
und um zu markieren
um auszuwählen
esc
oder
Vorige
Anzeige
esc
Gerät
wählen
2mal
(Doppelklicken)
zum Zurücksetzen
esc
Nur bei Betrieb
am N2-Bus
angezeigt
Abbildung 14: Menüsystem des DT-9100
Das Menüsystem
