Guide d'installation—Écran LCD DX
47
Pavé numérique
Le Tableau 3 décrit les touches et les symboles du pavé numérique,
alors que le Tableau 4 décrit le voyant situé au centre du pavé
numérique.

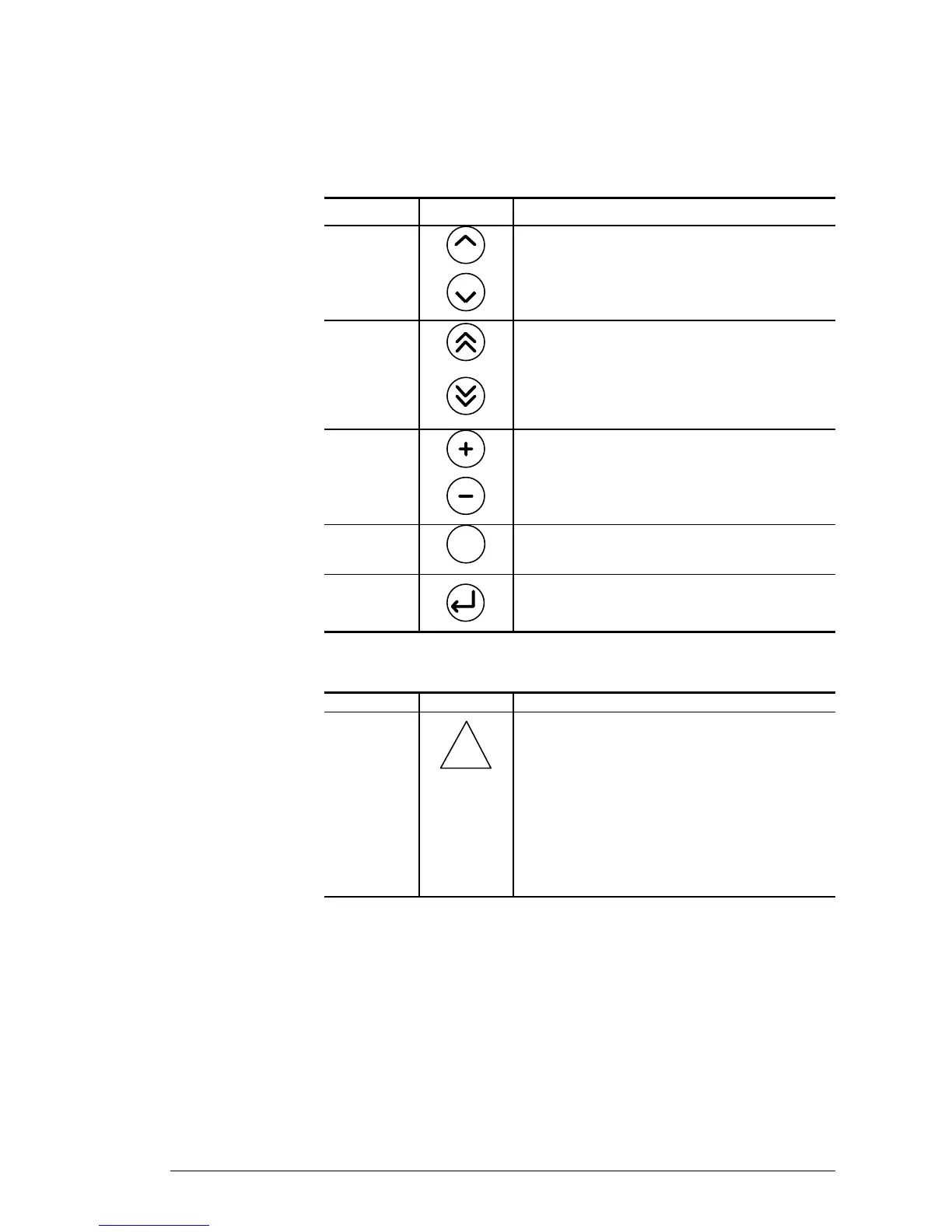

Tableau 3: Touches du pavé numérique
Nom Symbole Description
Haut / Bas
Ces touches permettent de se déplacer entre les
lignes d'une page ; par exemple, pour déplacer la
barre de sélection entre différents éléments d'un
menu.
Pg préc. /
Pg suiv
Ces touches permettent de faire défiler les pages
quand la fonction sélectionnée possède plusieurs
écrans d'informations. L'invite «More...» apparaît
alors dans le coin inférieur droit de l'écran.
Plus / Moins
Ces touches permettent de modifier des valeurs (en
les augmentant ou en les diminuant) en mode
édition. Quand l'une de ces touches est actionnée, la
fonction d'auto-répétition permet d'obtenir la valeur
voulue sans avoir à utiliser de multiples
combinaisons de touches.
Échap
esc
Cette touche permet de quitter ou d'abandonner une
procédure de menu/sous-menu ou de
réglage/commande.
Entrée
Cette touche permet de confirmer une action ; par
exemple, lorsque vous choisissez une option de
menu ou une valeur de réglage/commande.
Tableau 4: Indicateur du pavé numérique
Nom Symbole Description
Voyant
d'alarme
!
Outre l'alarme sonore, une diode rouge placée au-
dessus de ce symbole au milieu du pavé numérique
indique si des alarmes sont présentes au niveau du
système surveillé, comme suivant:
Clignote
Au moins une alarme non acquittée.
Allumée
Des alarmes sont présentes mais
toutes ont été acquittées.
Éteinte
Aucune alarme.
