Guide d'installation—Écran LCD DX
41
3. Enfichez le connecteur de type téléphonique à l'autre extrémité du
câble de communication série dans l'adaptateur 9 broches étiqueté
"DX/PC". Enfichez l'adaptateur "DX/PC" dans la prise du port
série RS-232C située sur la base du régulateur DX (Figure 5).
4.
Le cas échéant, raccordez les contacts d'alarme (broches 94-96) à
l'avertisseur externe (sirène d'alarme). La tension aux bornes du
circuit ne doit pas dépasser 35 Vca/cc.
5.
La tension d'alimentation 24 Vca déjà disponible sur le régulateur
DX peut être utilisée pour alimenter l'écran LCD DX. Raccordez
un câble d'alimentation aux broches 91-93 en suivant le brochage
24 Vca indiqué à la Figure 7.
Pour équiper le câble série d'amplificateurs de ligne, consultez le
document DX LCD Display, Version 3, DT-9100-8104 Technical
Bulletin (MN-9100-2123) ou (FAN 636.4, FAN 1628.4).

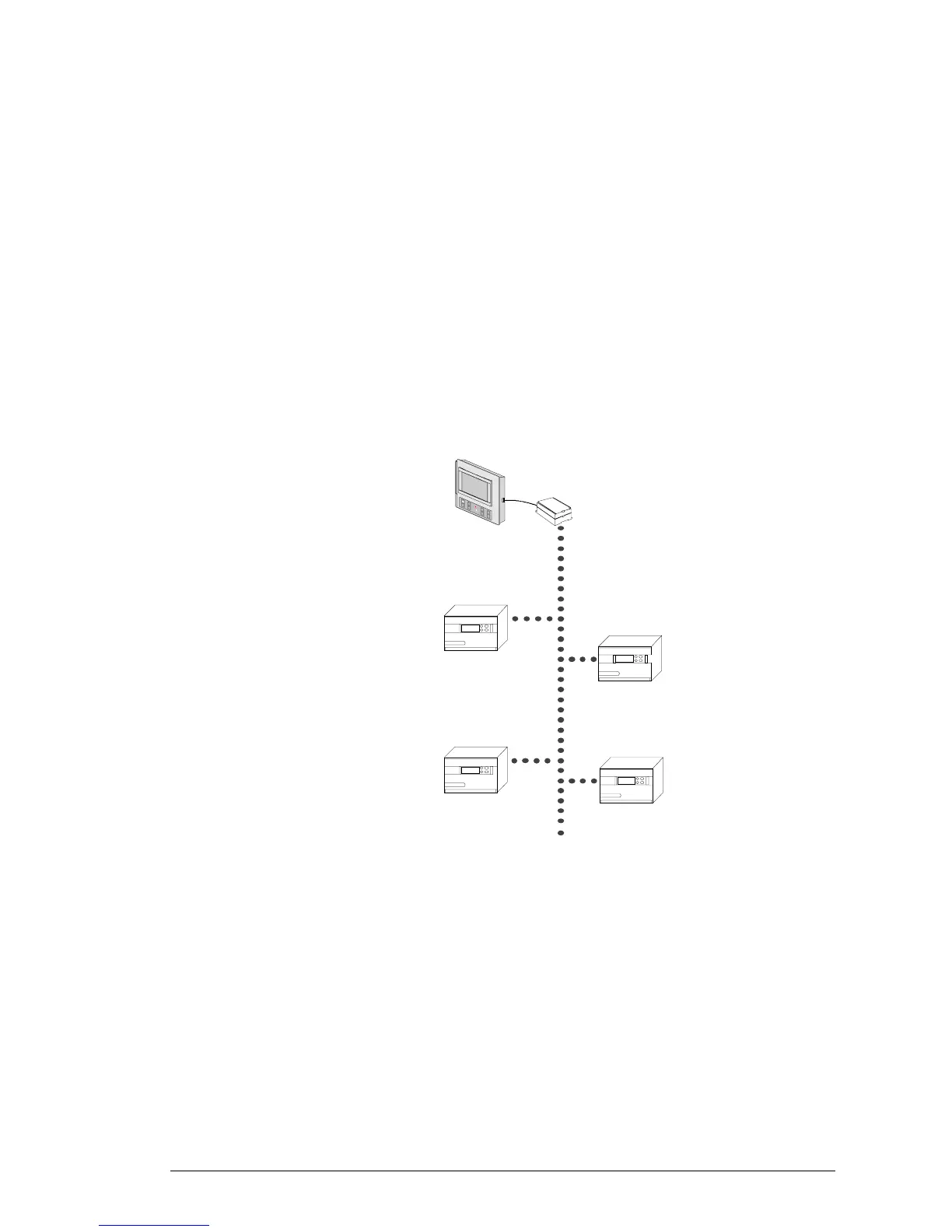

Figure 8: Appareils du bus N2
Pour établir une liaison avec le bus N2:
1. Soulevez le cache-bornes situé à l'arrière de l'écran LCD DX
(Figure 6).
2. Le câble de communication série possède un connecteur de type
téléphonique à chaque extrémité. Enfichez le connecteur de type
téléphonique à une extrémité du câble de communication série
dans la prise téléphonique étiquetée RS232 INPUT sur
l'écran LCD DX (Figure 7).
Établissement
d'une liaison
avec le bus N2
IU-9100
Converter (or MM-CVT)
DX-9100
DX LCD
Display
N2
Bus
DX-9100
DX-9100
DX-9100
dtn2bus
To Next Page
