Installationsdatenblatt—LCD-Display DT-9100
3. Stecken Sie den Telefonstecker am anderen Ende des seriellen
Kabels in den 9-poligen, mit DX/PC gekennzeichneten Adapter.
Stecken Sie den Adapter in die serielle RS-232-Schnittstelle des
Anlagenreglers DX-91xx (siehe Abbildung 5).
4.
Verbinden Sie gegebenenfalls die Anschlüsse 94 bis 96 mit einem
externen Signalgeber. Die Spannung des Schaltkreises darf
35 V AC/DC nicht überschreiten.
5.
Die Stromversorgung des DT-9100 kann über die 24 V AC-
Stromversorgung des DX-91xx erfolgen. Schließen Sie ein
Stromkabel an die Anschlüsse 91 bis 94 des DT-9100 an.
Beachten Sie dabei die Leiterzuordnung (siehe Abbildung 7).
Informationen zur Verlängerung des seriellen Kabels mit Hilfe von
Leitungstreibern finden Sie im Technischen Handbuch DT-9100
(MN-9100-2123).
Konverter
IU-9100
LCD-Display
DT-9100
N2-Bus
.
Anlagenregler
DX-9100
Anlagenregler
DX-9100
Anlagenregler
DX-9100
Anlagenregler
DX-9100

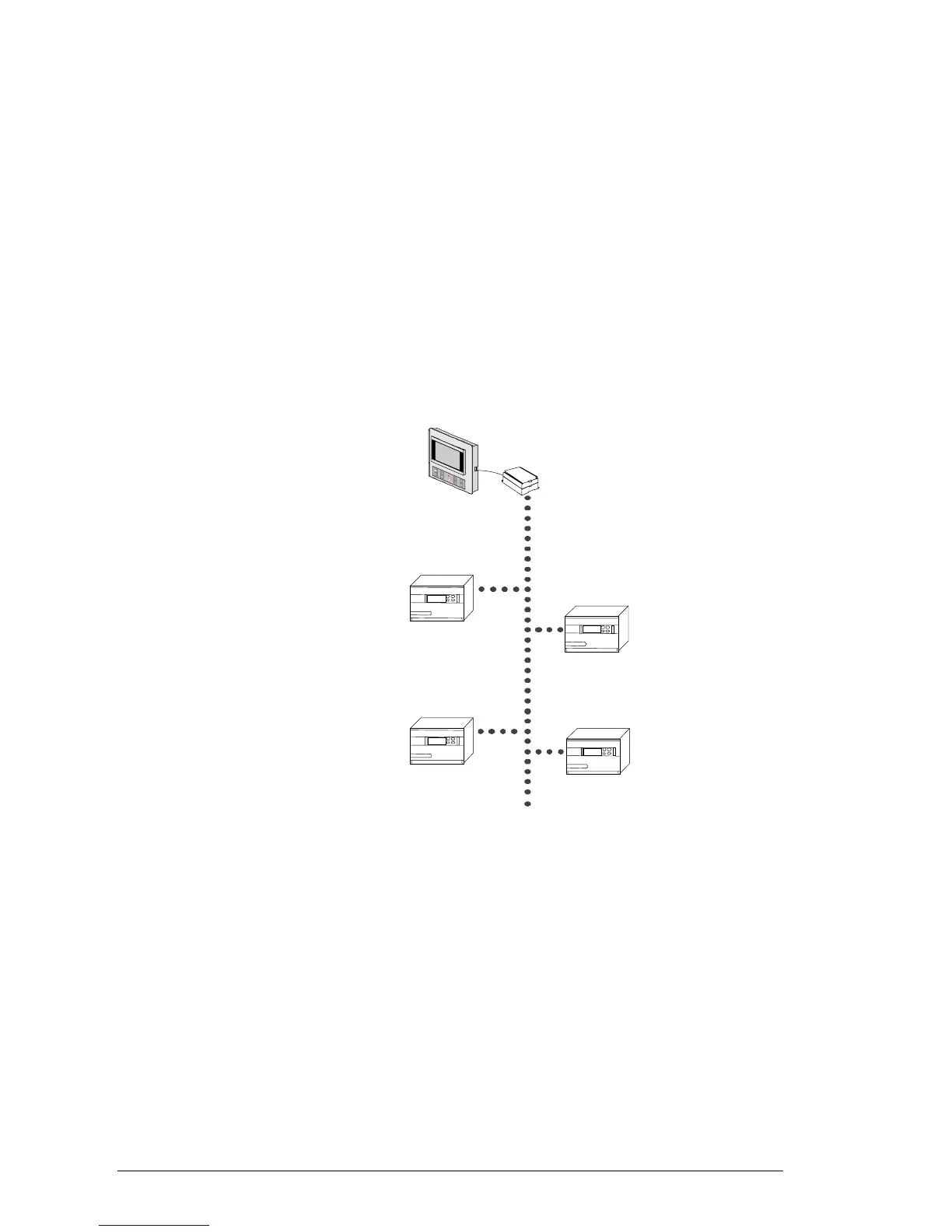

Abbildung 8: Geräte am N2-Bus
Gehen Sie wie folgt vor, um das DT-9100 über einen Konverter
IU-9100 am N2-Bus anzuschließen:
1. Öffnen Sie die Abdeckung über den Anschlüssen auf der
Rückseite des DT-9100 (siehe Abbildung 6).
2. Stecken Sie den einen Telefonstecker des seriellen Kabels in die
mit
RS232 INPUT
beschriftete Telefonbuchse auf der Rückseite
des DT-9100 (siehe Abbildung 7).
3. Stecken Sie den anderen Telefonstecker des seriellen Kabels in
den 9-poligen, mit
IU
gekennzeichneten Adapter für den Konverter
IU-9100.
4. Stecken Sie den Adapter in die serielle RS-232-Schnittstelle des
Konverters IU-9100.
Anschluss am
N2-Bus
