59Wattometri
L1
W
L1
L2
L2
L3
L3
U U+
I
I+
Alimentation
Charge

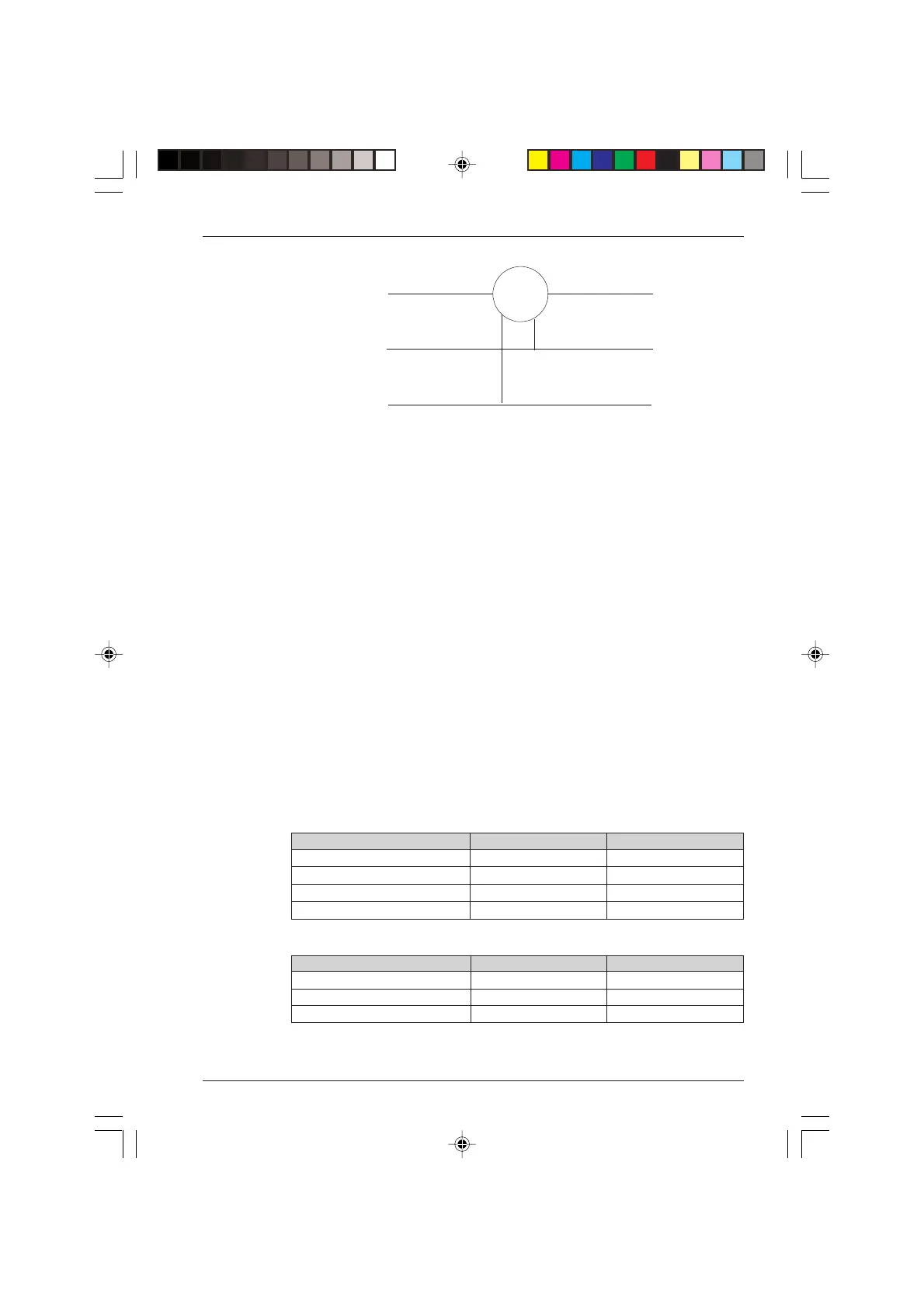

Fig 4.4.2 Schema di collegamento in
Trifase 3 Fili Equilibrati (unicamente PX 120)
■■
■■
■ Caratteristiche comuni alle misure di potenza
Le misure di potenza attiva e reattiva sono firmate, mentre la misura della potenza
apparente non lo è.
Il display indica «OL», se la tensione o la corrente sono in «OL».
3.4.1 Condizioni di riferimento particolari.
In DC : Componente AC < 0,1% del segnale DC
In AC : - Segnali sinusoidali
- PF = 1
- Frequenza: 50 Hz
3.4.2 Misure di potenza attiva
1. Premere sul tasto ON/OFF : appare il primo schermo
2. Collegare i cavi di misura sui morsetti di misura di corrente dello strumento (a sinistra),
rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul morsetto
“COM”.
Collegare i cavi di misura sui morsetti di misura di tensione dello strumento (a
destra), rispettando le polarità indicate : cavo rosso sul morsetto “+” e cavo nero sul
morsetto “COM”.
Applicare lo schema di collegamento della Fig. 4.4.1. (monofasato) oppure della Fig.
4.4.2. (Trifasato equilibrato, T3FE unicamente PX 120), a seconda i casi, verificando,
se possibile, che non superi i limiti massimi ammissibili (vedi tabella di sotto)
La commutazione di portata è automatica.
■■
■■
■ Caratteristiche monofase
Portata 1000 W 6 kW
Campo di misura 10,00 W...999,9 W 1000 W...5999 kW
Errore a 50Hz per PF ≥ 0.8 1,5% L ±2 pt 1,5% L ±2 pt
Errore in DC 2,5%L ±5 pt 2,5%L ±5pt
Risoluzione 0,1 W 1 W
■■
■■
■ Caratteristiche trifase
Gamma 1000 W 6 kW
Settore di misura specificato 10,00 W - 999,9 W 1000 W – 5999 W
Errore a 50Hz per PF ≥ 0.8 3% L ±2 pt 3% L ±2 pt
Risoluzione 0,1W 1 W
Nota: In trifase la misura di potenza attiva è effettuata unicamente sui componenti
fondamentali, dunque valida unicamente per i segnali sinusoidali.
Capitolo III
Alimentazione
Carica
