74 Vatímetros
L1
W
L2
L3
I
I+
Alimentation

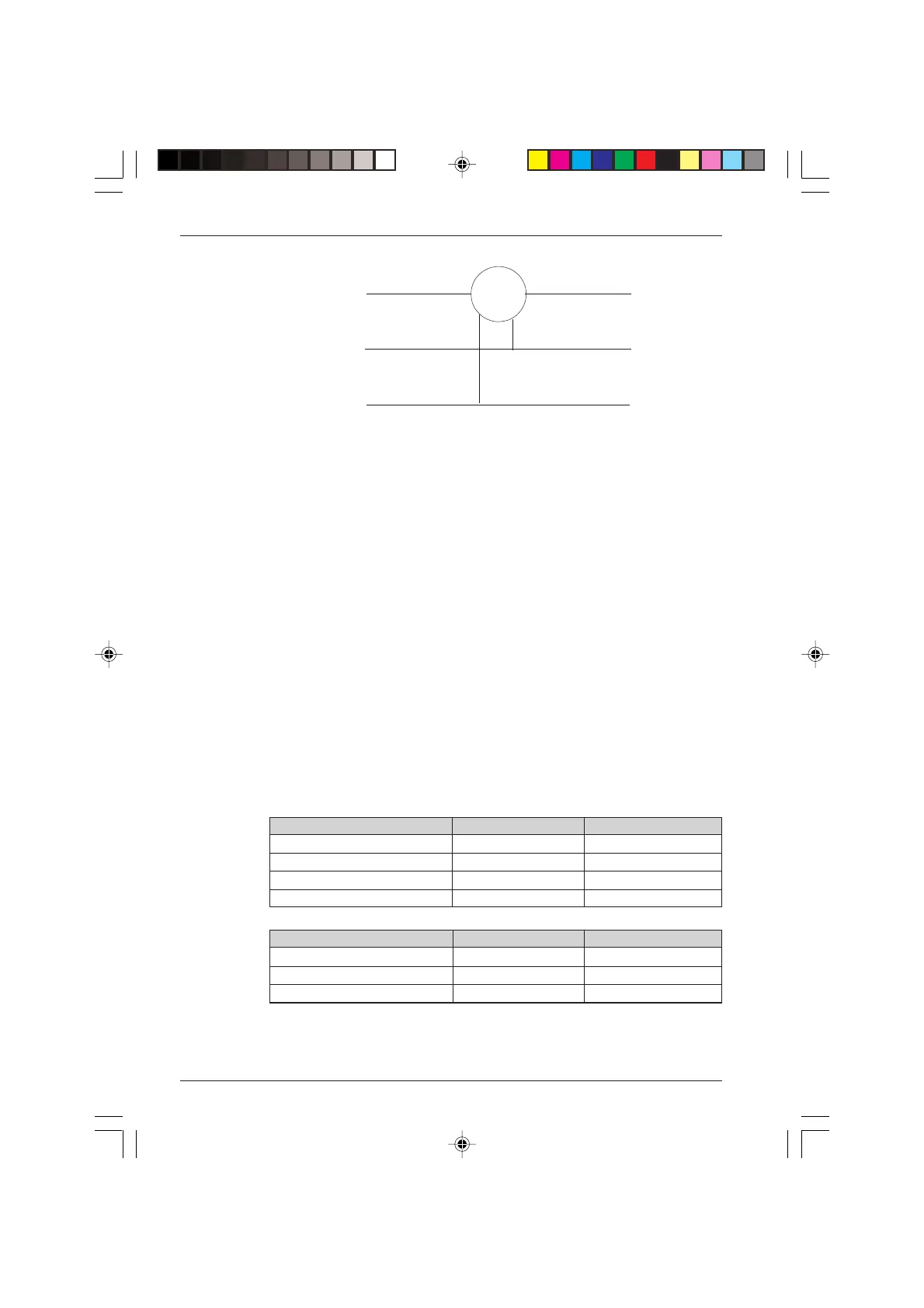

Fig 4.4.2 Esquema de conexión en
Trifásico 3 Cables Equilibrados (únicamente PX 120)
■■
■■
■ Características comunes a las medidas de potencia
Las medidas de las potencias activa y reactiva están firmadas mientras que la medida
de la potencia aparente no lo está.
El display indica “OL” si el voltaje o la corriente se hallan en “OL”.
3.4.1 Condiciones de referencia particulares
En c.c.: Componente CA < 0,1% de la señal CD.
En c.a.: - Señales sinusoidales
- PF = 1
- Frecuencia: 50 Hz
3.4.2 Medidas de potencia activa
1. Pulsar la tecla ON/OFF: aparece la pantalla principal:
2. Conectar los cables de medida en los terminales de medida de corriente del aparato
(a la izquierda), respetando las polaridades indicadas: cable rojo en el terminal «+»
y cable negro en el terminal «COM».
Conectar los cables de medida en los terminales de medida de tensión del aparato
(a la derecha), respetando las polaridades indicadas: cable rojo en el terminal «+»
y cable negro en el terminal «COM».
Aplicar el esquema de conexión de la Fig.4.4.1 (monofásico) o Fig.4.4.2 (Trifásico
equilibrado, T3FE únicamente PX 120), según el caso, asegurándose si es posible
que los valores medidos no superan los límites máximos admisibles (véase tabla
siguiente).
El cambio de escala es automático.
■■
■■
■ Características monofásicas
Escalas 1000 W 6 kW
Alcance de medida 10,00 W...999,9 W 1000 W...5999 kW
Precisión a 50Hz para PF ≥ 0.8 1,5% L ±2 pt 1,5% L ±2 pt
Precisión en c.c. 2,5%L ±5 pt 2,5%L ±5pt
Resolución 0,1 W 1 W
■■
■■
■ Características trifásicas
Escalas 1000 W 6 kW
Alcance de medida 10,00 W - 999,9 W 1000 W – 5999 W
Precisión a 50Hz para PF ≥ 0.8 3% L ±2 pt 3% L ±2 pt
Resolución 0,1W 1 W
Nota: En trifásico la medida de la potencia activa se efectúa solamente a la
frecuencia fundamental, por lo tanto, válida únicamente para las señales
sinusoidales.
