30 31
1
2
Schloss
lock
Sicherungshebel
securing lever
Bügel
clip
3. - 4.
5.
BackCarrier
2.
1
2
Vorsicht!
Die BackBox nur in horizontaler Lage und
eingerastet entladen.
Information
Die Demontage der BackBox erfolgt in
umgekehrter Reihenfolge wie die Montage.
Entfernen Sie vor der Demontage die komplette
Ladung der BackBox .

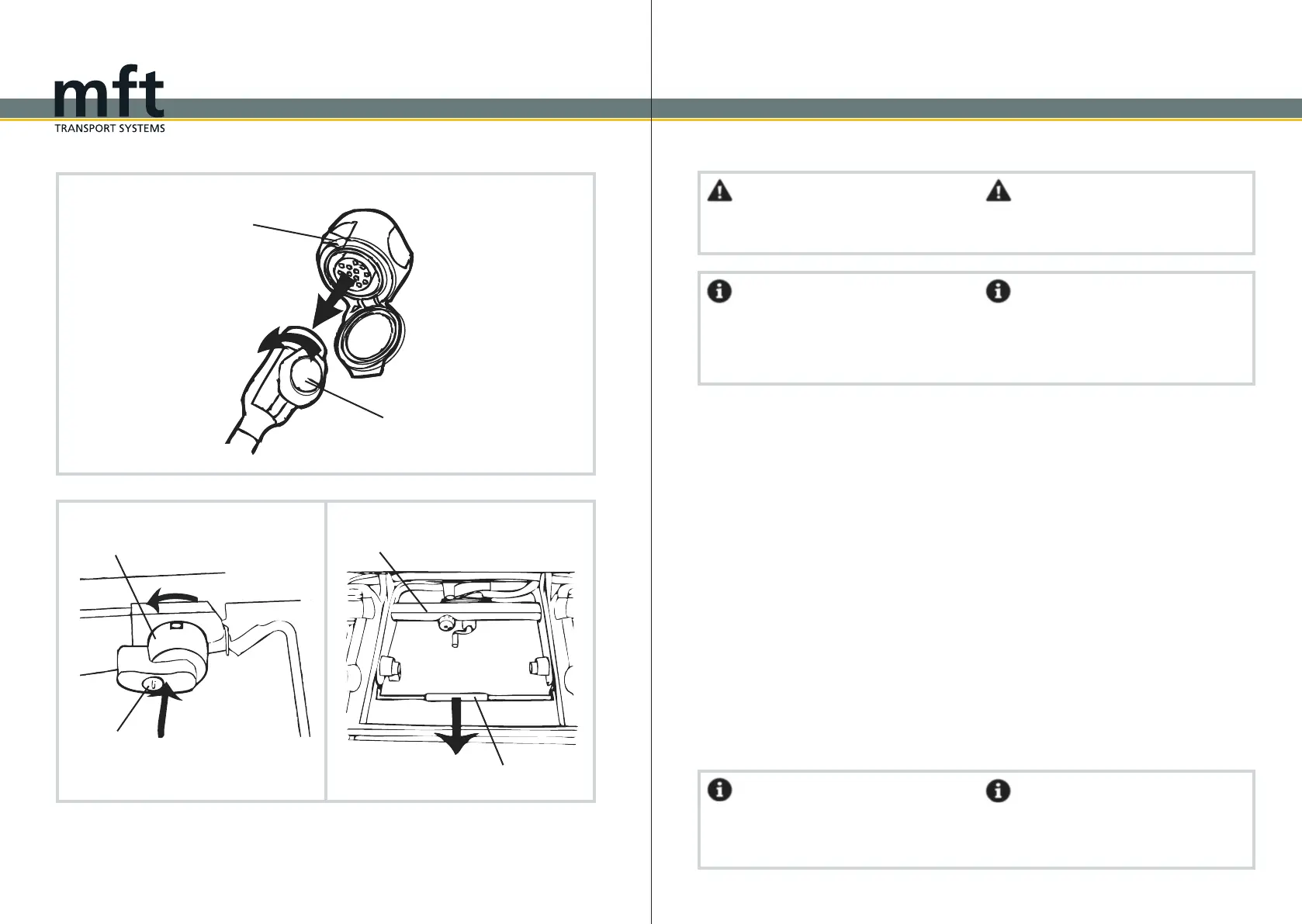

BackBox demontieren
1. Klappen Sie die BackBox ab. (Siehe
S.18/19)
2. Den Elektrostecker mit einer Viertelumdre-
hung nach links entriegeln und aus der Fahr-
zeugsteckdose ziehen. Stecken Sie diesen an-
schließend in die dafür vorgesehene Halterung.
Bringen Sie die BackBox wieder in die
horizontale Lage.
3. Die Schlösser der Sicherungshebel (11) am
BackCarrier mit dem Schlüssel A (14) auf-
schließen. (Siehe S.17)
4. Die Sicherungshebel (11) drücken und an-
schließend gedrückt haltend um 90° der Kenn-
zeichnung entsprechend nach unten drehen.
5. Den Bügel (12) des BackCarriers bis zum
Anschlag nach hinten ziehen.
Information
Die BackBox darf nur unbeladen demontiert
werden. Den BackCarrier niemals ohne
die BackBox am Fahrzeug belassen.
Attention!
Unload the BackBox only in a horizontal
position and when it is locked in place.
Information
The removal of the BackBox is done in
reverse order of mounting. Remove the com-
plete loading of the BackBox before re-
moving from the vehicle.
Removing the BackBox
1. Fold the BackBox. (See page 18/19)
2. Unlock the electrical plug by turning it one
quarter to the left. Then unplug it from the ve-
hicle socket and put it into the provided hold-
ing device. Bring the BackBox again into
horizontal position.
3. Unlock the locks of the securing levers (11)
on the BackCarrier with the key A (14).
(See page 17)
4. Press the securing levers (11) and simultane-
ously turn them 90° upwards in the direction of
the arrows.
5. Pull the clip (12) of the BackCarrier
backwards until it stops.
Information
Remove the BackBox only when it is
empty. Never use the BackCarrier without
the BackBox .
Demontage / Removal from the vehicle
Demontage / Removal from the vehicle
Fahrzeugsteckdose
vehicle power socket
Stecker
plug
