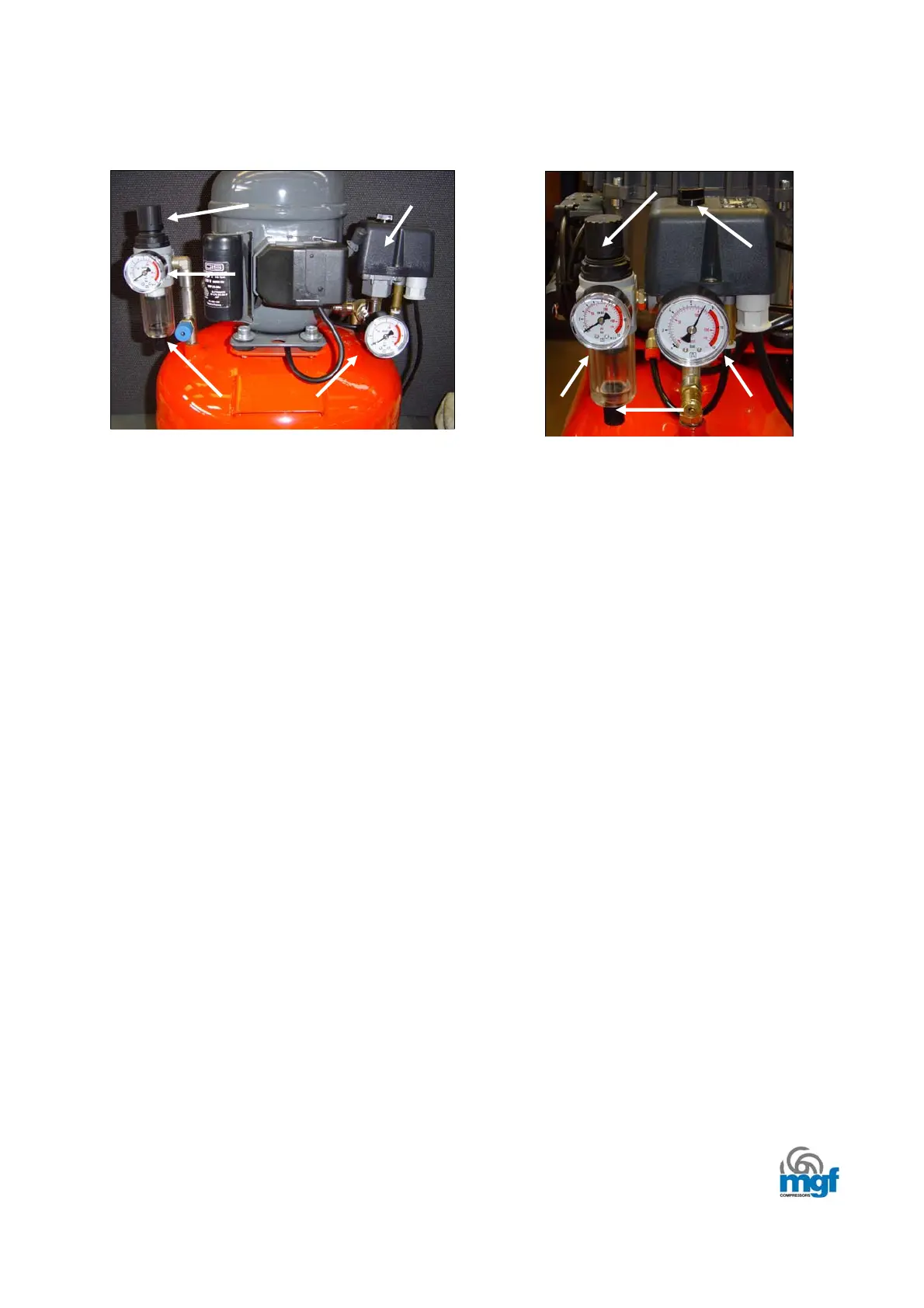

Fig. 3 Fig. 4
D. Interruttore ON/OFF
E. Manopola regolatore pressione
F. Manometro serbatoio
5. Prima di inserire il cavo elettrico nella rete di alimentazione, assicurarsi che
l’interruttore ON/OFF sia su ‘0’ (OFF) (A, Fig. 3-4 ). Inserire la spina ed accendere
l’alimentazione, poi portare l’interruttore ON/OFF su ‘I’ (ON) per avviare il motore del
compressore.
NOTA: Se il motore non si avvia immediatamente, è possibile che il ricevitore d’aria sia
già pieno d’aria. Controllare il manometro del serbatoio (C, Fig. 3-4 ): se indica
oltre 6 bar è necessario sfiatare aria, aprendo il rubinetto di sfiato, oppure usando
il proprio accessorio collegato. Il motore si avvia automaticamente una volta
raggiunta la pressione di cut-in.
6. Chiudere l’entrata girando la manopola di regolazione di pressione (B, Fig. 3-4 )
completamente in senso anti-orario e collegare un’estremità del tubo dell’aria corretto
al connettore in corrispondenza dell’uscita dell’aria sul filtro d’aria e l’altra estremità
all’ugello/accessorio in uso.
7. Impostare la pressione in uscita tramite la manopola di regolazione di pressione (B,
Fig. 3-4 ) sollevando la manopola e girandola in senso orario per aumentare la
pressione ed in senso anti-orario per diminuirla. Bloccare in posizione la manopola del
regolatore spingendola verso il basso fino a sentire “click”.
NOTA: la maggior parte degli spray non necessitano di oltre 50 psi (3,5 bar) a meno che non
indicato diversamente nelle istruzioni del produttore della vernice. Tuttavia, potrebbe
essere necessario impostare la pressione d’esercizio ad un livello superiore o
inferiore per altra attrezzatura con tubo per aria compressa (per esempio manometri
per pneumatici, pistole sparagraffette, ecc.).
A
B
D C
E
A
B
D C E
A
D. Scarico condensa
E. Manometro regolato
