©2004 Micro Alarm Systems, Inc.

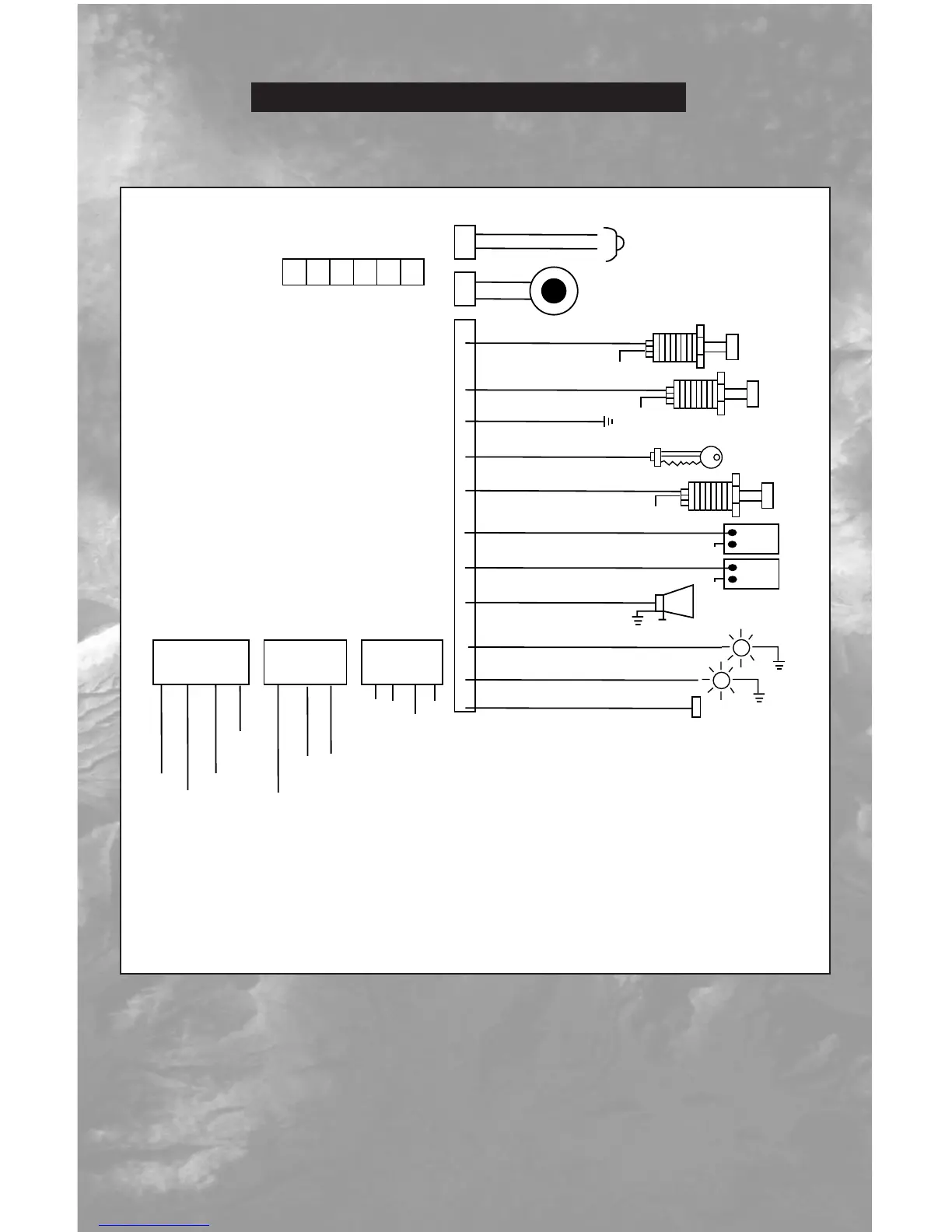

WIRING DIAGRAM
GREEN (-) DOOR TRIGGER
VIOLET (+) DOOR TRIGGER
LED
VALET/OVERRIDE
BUTTON
RED (+) 12 VOLTS
JUMPERS
1
2 3 4 5 6
AUX
SENSOR
BLACK GROUND
WHITE (-) PRE WARN
BLUE (-) INSTANT TRIGGER
GREY (-) AUX #1
GREY/WHITE (-) AUX #2
GREY/BLACK (-) AUX #3
DOOR
LOCKS
GREEN (-)LOCK/ARM & (+) UNLOCK/DISARM
BLUE (-)UNLOCK 2 (SECOND PRESS)
RED +12V VOLTS (LOW CURRENT)
PINK (-)UNLOCK 1/DISARM & (+)LOCK/ARM
BLACK GROUND
YELLOW IGN. (+)12 VOLTS
BLUE (-) HOOD/TRUNK TRIGGER
ORANGE (-) STARTER KILL OUTPUT
(+)
BROWN (+) SIREN OUTPUT (3A)
PIN# 2
PIN-IN
PASSIVE ARMING
PIN-REMOVED
ACTIVE ARMING
PIN# 3
PIN-IN
PASSIVE LOCKING ON
PIN-REMOVED
PASSIVE LOCKING OFF
PIN# 6
PIN-IN
1 SECOND DOOR-LOCK PULSE
PIN-REMOVED
3 SECOND DOOR-LOCK PULSE
PIN# 4
PIN-IN
NORMAL DOOR TRIGGER
PIN-REMOVED
60 SECOND DOOR TRIGGER
ARMING DELAY FOR DOME-LIGHT
PIN# 5
PIN-IN
IGNITION AUTO-LOCK ON
PIN-REMOVED
IGNITION AUTO-LOCK OFF
PIN# 1
PIN-IN
CURRENT SENSING ON
PIN-REMOVED
CURRENT SENSING OFF
WHITE (+) PARKING LIGHTS OUTPUT
RED (+) 12 VOLTS
BLACK/WHITE (-) DOME-LIGHT ILLUM.
(+)
RELAY
WHITE (+) PARKING LIGHTS OUTPUT
8008-99
(-)
(-)
(+)
RELAY
8008_inst.7/7/04.qx
