Midas DN4800 Series User Manual

24 DN4800 Series Quick Start Guide 25
StageConnect Details
• 32 channel bus via standard XLR cable
• Master connector is on XLR male and Slave
connector is on XLR female
• Denition of “Upstream” and “Downstream”
- Upstream means all signals coming from Slaves
to the Master
- Downstream means all signals coming from
the Master to the Slaves
• Either the Master determines the Bus
conguration alone, or it applies the ABC feature
(Automatic Bus Conguration)
• ABC ruleset
- The Master requests the upstream and
downstream requirements from the Slaves and
congures the bus accordingly
- First Slave in the chain states its upstream and
downstream requirements
- Subsequent Slaves in the chain can state their
upstream and downstream up to the max
capacity of the bus (32 channels total)
- The downstream to a Slave always has priority
over its upstream channels
- Depending on Shared/Individual Mode
the output signals taken from the downstream
can dier
• The Master XLR male provides 18 W via phantom
power for Slaves in the chain. If this is not enough
for all devices in the chain, external power is
needed. A Slave with external power can provide
power to subsequent Slaves as well.
• The physical length of a StageConnect chain
depends on the quality of cable - typically up to
40 m (DMX cable).
Download the StageConnect Calculator Tool from
midasconsoles.com to build simulated connection
scenarios and validate channel setups, power
resources and other necessary parameters.

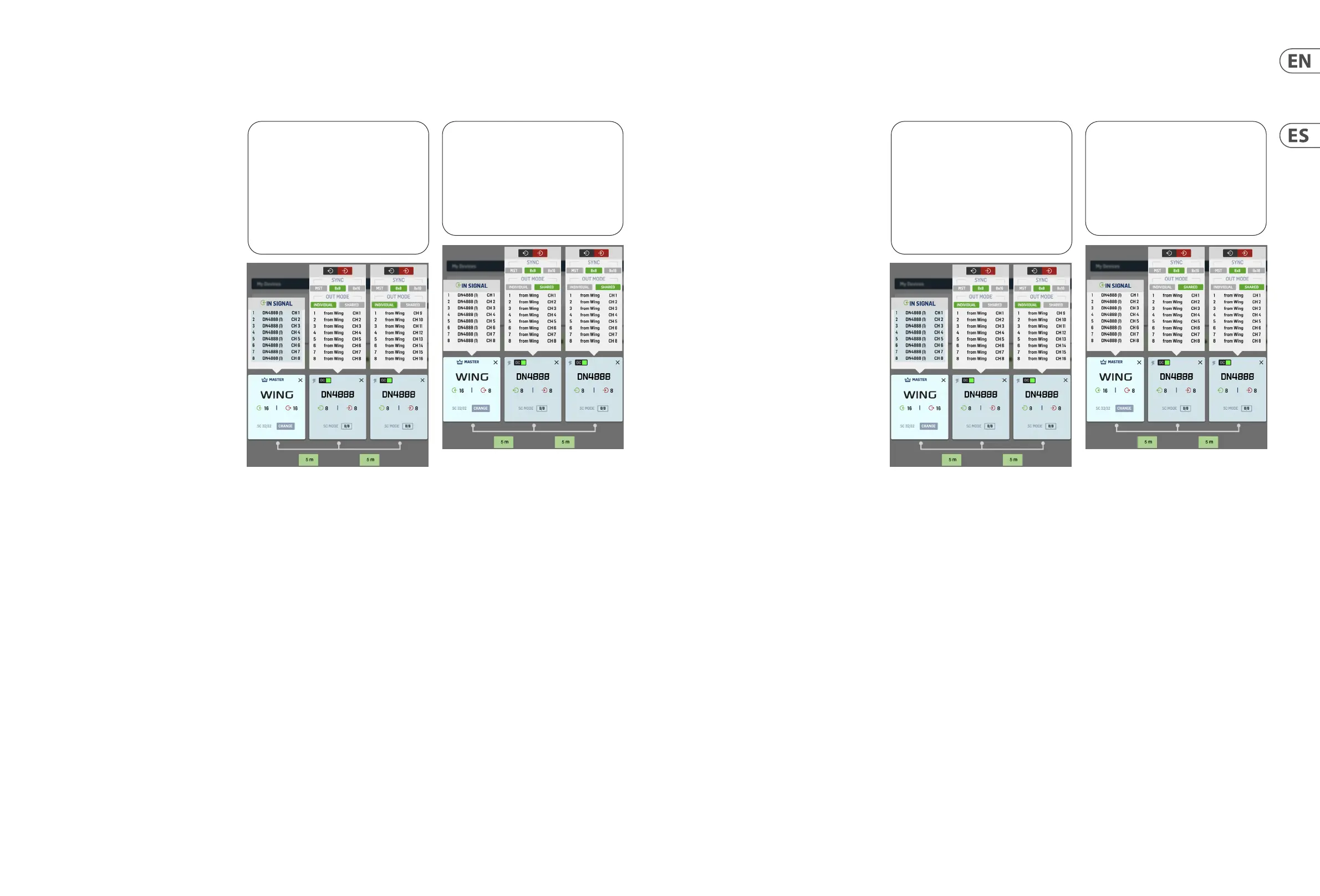

Individual Mode devices
using successive output signals
Shared Mode devices
using the same output signals
Example:
A chain of two DN4888 in individual mode
are putting out successive channels from
the downstream. The rst DN4888 in the
chain receives downstream channels 1-8
and the second DN4888 receives channels
9-16. The Master congures the bus with 16
upstream and 16 downstream channels.
Example:
A chain of two DN4888 in shared mode
are putting out the same downstream
channels (CH1-8). Even though both devices
have 8 outputs each, the Master congures
the bus with 16 upstream and only 8
downstream channels.
• Bus de 32 canales a través de un cable
XLR standard
• El conector máster es un XLR macho y el conector
esclavo es un XLR hembra
• La denición del Upstream “Upstream” y
“Downstream” implica que todas las señales van
de los esclavos al máster
- Downstream implica que todas las señales van
del máster a los esclavos
- El Master determina la conguración del bus
de forma independiente o aplica la función ABC
(conguración automática de bus)
• Reglas del ABC
- La unidad máster recaba las características
upstream y downstream de los esclavos y
congura el bus de acuerdo a ello
- El primer esclavo de la cadena recaba sus
características upstream y downstream
- Los esclavos siguientes de la cadena pueden
jar su upstream y downstream hasta la
capacidad máxima del bus (32 canales en total)
- El downstream a un esclavo siempre tiene
prioridad sobre sus canales upstream
- Dependiendo del modo Individual/Shared,
las señales de salida extraídas del downstream
pueden variar
• El XLR macho máster suministra 18 W a través
de alimentación fantasma a los esclavos de la
cadena. Si esta alimentación no es suciente para
todos los dispositivos de la cadena, necesitará
un sistema de alimentación externa. Una unidad
esclava con alimentación externa también puede
suministrar alimentación a los esclavos siguientes.
• La longitud física de una cadena StageConnect
depende de la calidad del cable – por lo general
puede ser de hasta 40 m (cable DMX).
Descargue la app StageConnect Calculator Tool desde
la web midasconsoles.com para diseñar escenarios
de conexión simulados y validar conguraciones de
canal, recursos de alimentación y otros parámetros
necesarios.
Dispositivos del modo Individual
usando señales de salida sucesivas
Dispositivos del modo Shared
usando las mismas señales de salida
Ejemplo:
Una cadena de dos DN4888 en el modo
individual extraen canales sucesivos del
downstream. El primer DN4888 de la cadena
recibe los canales downstream 1-8 y el
segundo DN4888 recibe los canales 9-16.
El dispositivo máster congura el bus con 16
canales 16 y 16 downstream.
Ejemplo:
Una cadena de dos DN4888 en el modo
compartido (shared) extraen los mismos
canales downstream (CH1-8). Incluso aunque
cada uno de los dispositivos tenga 8 salidas,
el dispositivo máster congura el bus con
16 canales upstream y solo 8 downstream.
