Midas DN4800 Series User Manual

32 DN4800 Series Quick Start Guide 33
Specications
DN4816-O DN4816-I DN4888
Processing
D/A conversion 24-Bit, 48/44.1 kHz, 114 dB
StageConnect bus capacity 32 ch, 24-Bit PCM audio
I/O latency 0.05 ms
Connectors
Analog Inputs — 16 x XLR female jacks, balanced 8 x XLR female jacks, balanced
Impedance — 20 kΩ unbalanced / 40 kΩ balanced 20 kΩ unbalanced / 40 kΩ balanced
Max. input level — +21 dBu +21 dBu
Analog Outputs 16 x XLR male jacks, balanced — 8 x XLR male jacks, balanced
Impedance 100 Ω unbalanced / 200 Ω balanced — 100 Ω unbalanced / 200 Ω balanced
Max. output level +21 dBu — +21dBu
Ultranet 2 x RJ45
Shielded CAT5e cable max. length 75 m
StageConnect 1 XLR male, 1 XLR female
Shielded bal. 110-Ohm DMX cable max. 40 m
USB Type B
System
Frequency response 20 Hz - 20 kHz ±0.2 dB
Dynamic range 110 dB 106 dB 110 dB DA / 106 dB AD
Cross talk rejection @ 1 kHz,
adjacent channels
110 dB 106 dB 110 dB DA / 104 dB AD
Noise (20 Hz - 20 kHz bandwidth) -90 dBu -106 dBFS -90 dBu DA / -106 dBFS AD
Distortion 0.004% / 1 kHz / 0 dBu out 0.004% / 1 kHz / 0 dBu in
0.004% DA / 0 dBu
0.004% AD / 0 dBu in / 1 kHz
Power
Power supply
12 VDC / 2.5 A (30 W) adapter included, remote power input via SLAVE XLR (female),
remote power output via MASTER XLR (male) 12 VDC / 1.5 A (18 W)
Power consumption 9 W 8.5 W 8.5 W
Physical
Standard operating temperature range 5° - 45° C (41° - 113° F)
Dimensions 49 x 483 x 169 mm (1.9 x 19.0 x 6.7")
Weight 2.2 kg (4.9 lbs)
StageConnect Details
• 32-kanałowy węzeł za pomocą standardowego
kabla XLR
• Męskie złącze XLR Master, żeńskie złącze XLR
Slave
• Denicja sygnału „w górę” lub „w dół”: przepływ
sygnału „w górę” oznacza od urządzeń Slave do
Master
- Przepływ „w dół” oznacza od Master do
urządzeń Slave
- Master samodzielnie ustala kongurację
węzła lub stosuje funkcję ABC (Automatic Bus
Conguration – Automatyczna Konguracja
Węzła)
• Zasady ABC
- Master wysyła zapytanie o wymagania w
górę i w dół do urządzeń Slave, odpowiednio
kongurując węzeł
- Pierwszy Slave w łańcuchu wysyła zapytanie o
wymagania w górę i w dół urządzenia Master
- Kolejne urządzenia Slave w łańcuchu mogą
określić swoje zasady przepływu w górę i w
dół aż do maksymalnej pojemności węzła (32
kanały)
- Przepływ w dół do urządzenia Slave zawsze ma
wyższy priorytet od jego przepływu w górę
- W zależności od trybu indywidualnego/
dzielonego (Individual/Shared), sygnały
wyjściowe odebrane z przepływu w dół mogą
się różnić
• Męskie złącze XLR Master dostarcza 18 W zasilania
Phantom do urządzeń Slave w łańcuchu. Jeśli nie
jest to wystarczające dla wszystkich urządzeń
w łańcuchu, potrzebne jest zewnętrzne źródło
zasilania. Urządzenie Slave z zewnętrznym
zasilaniem może również dostarczać zasilanie
kolejnym urządzeniom Slave.
• Fizyczna długość łańcucha StageConnect jest
zależna od jakości kabla – zazwyczaj do 40 m
(kabel DMX).
Pobierz narzędzie StageConnect Calculator
Tool z midasconsoles.com, aby móc budować
symulowane scenariusze połączenia i doprecyzować
układ kanałów, niezbędne zasilanie oraz inne
konieczne parametry.

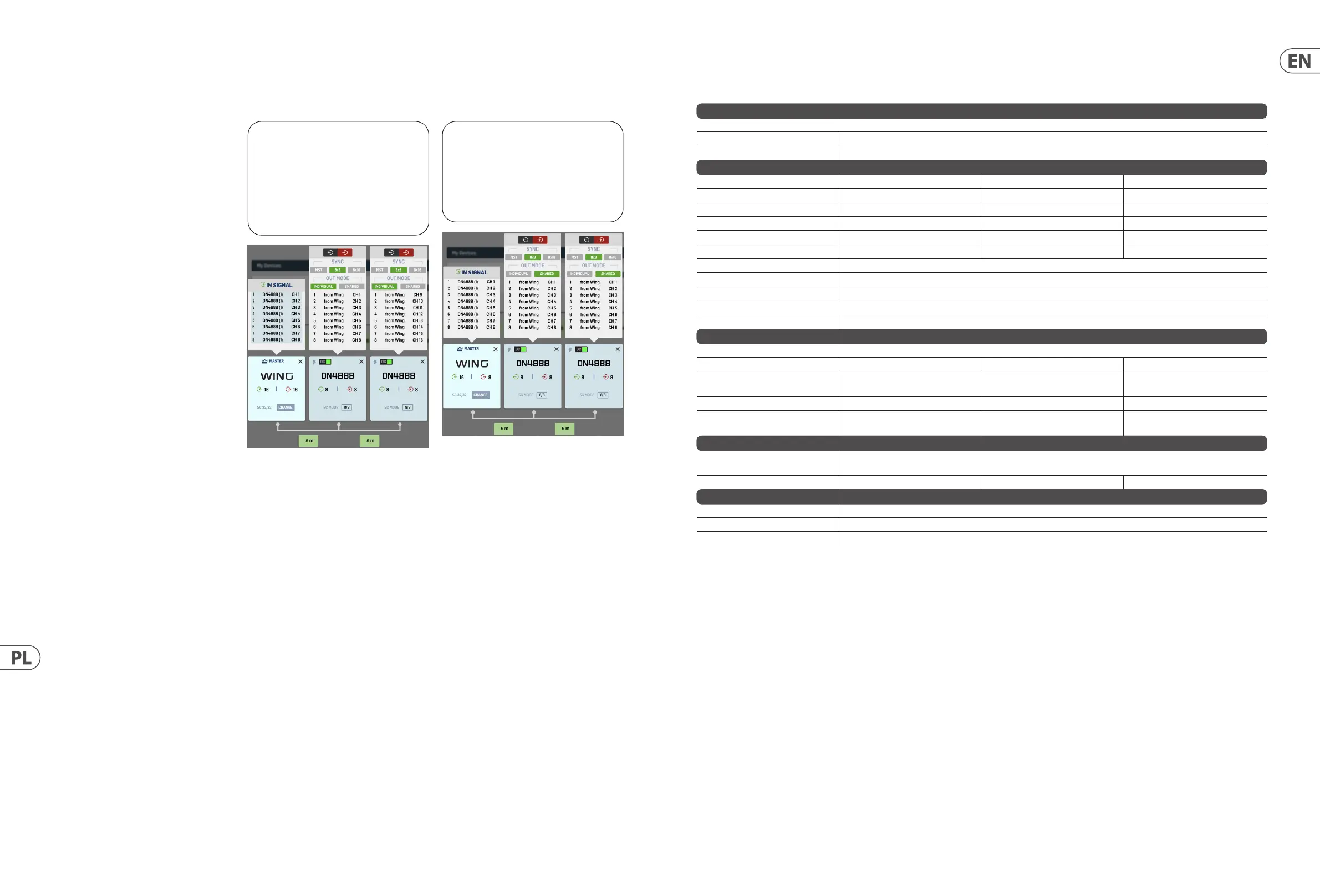

Urządzenia trybu indywidualnego
stosując sukcesywne sygnały wyjściowe
Urządzenia trybu dzielonego
stosując te same sygnały wyjściowe
Przykład:
Łańcuch dwóch DN4888 w trybie
indywidualnym przesyła sukcesywne sygnały
płynące w dół. Pierwszy DN4888 w łańcuchu
odbiera z dołu kanały 1-8, a drugi DN4888
odbiera kanały 9-16. Master konguruje węzeł
z 16 kanałami w górę i 16 kanałami w dół.
Przykład:
Łańcuch dwóch DN4888 w trybie dzielonym
przesyła sygnał tych samych kanałów
płynących w dół (CH1-8). Choć oba urządzenia
mają po 8 wyjść, Master konguruje węzeł z 16
kanałami w górę i tylko 8 kanałami w dół.
