30 DN4800 Series Quick Start Guide 31
• 32-kanaalbus via standaard XLR-kabel
• Master-aansluiting bevindt zich op XLR male en
slave-aansluiting op XLR female
• De denitie van "Upstream" en "Downstream"
Upstream betekent alle signalen die van slaves
naar de master komen
- Downstream betekent dat alle signalen van de
master naar de slaves komen
- De master bepaalt de busconguratie
alleen, of past de ABC-functie (automatische
busconguratie) toe
• ABC ruleset
- De master vraagt de upstream en downstream-
eisen van de slaves en congureert de bus
overeenkomstig.
- Eerste slave in de keten vraagt om de upstream
en downstream-eisen
- Daaropvolgende slaves in de keten kunnen hun
upstream en downstream tot de maximale
capaciteit van de bus aangeven (in totaal 32
kanalen)
- De downstream naar een slave heeft altijd
prioriteit boven de upstream-kanalen
- Afhankelijk van de individuele/gedeelde
modus kunnen de uitgangssignalen van de
downstream verschillen
• De Master XLR male levert 18 W via
fantoomvoeding voor slaves in de keten. Als dit
niet genoeg is voor alle apparaten in de keten,
is een externe voeding vereist. Een slave met
externe voeding kan tevens stroom leveren aan
daaropvolgende slaves.
• De fysieke lengte van een StageConnect-
verbindingsketen is afhankelijk van de kwaliteit
van de kabel – normaliter maximaal 40 m
(DMX-kabel).
Download de StageConnect Calculator Tool
vanaf midasconsoles.com om gesimuleerde
verbindingsscenario's te bouwen en kanaalsetups,
stroombronnen en andere noodzakelijke parameters
te valideren.

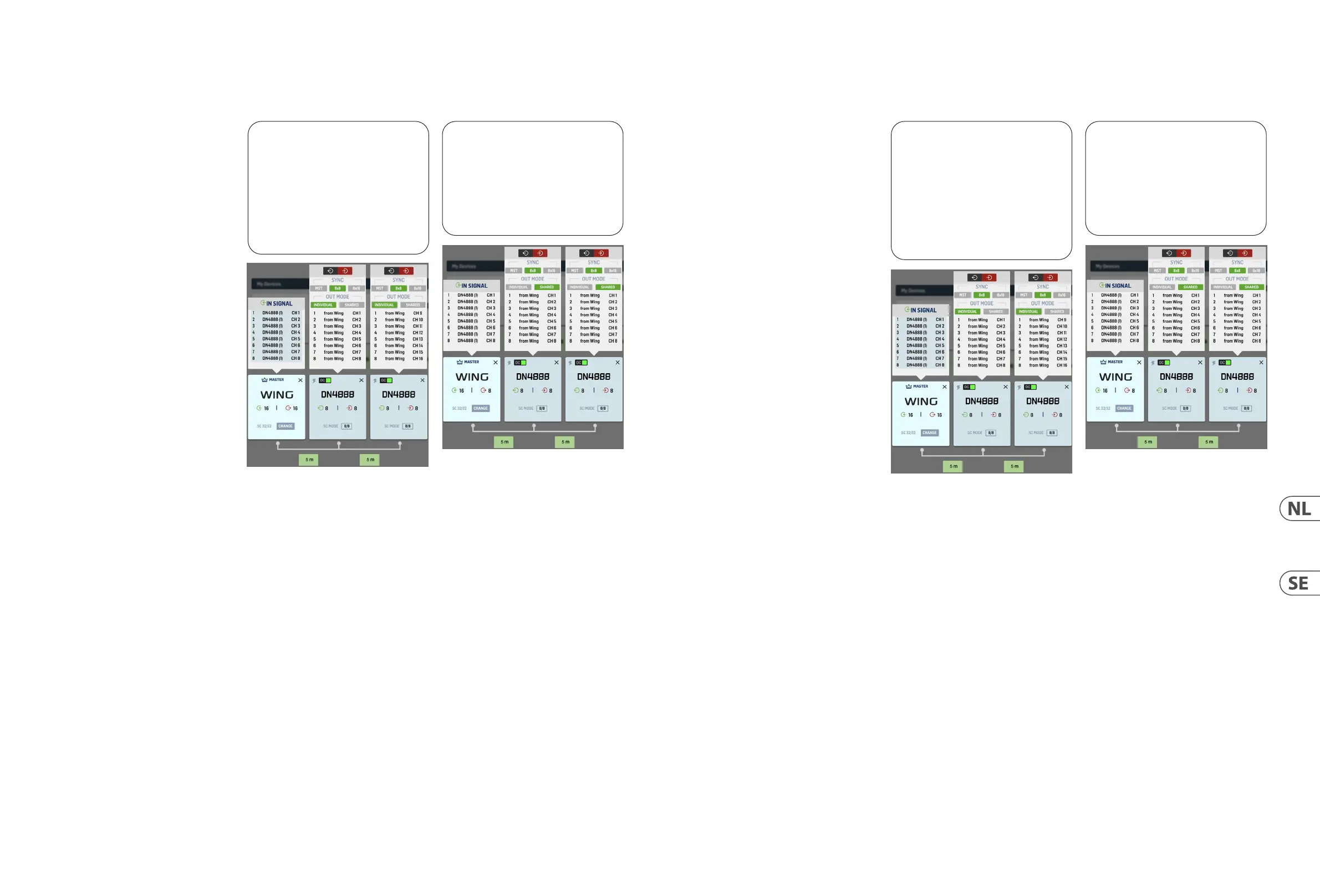

Afzonderlijke modus-apparaten
die opeenvolgende uitgangssignalen gebruiken
Gedeelde modus-apparaten
die dezelfde uitgangssignalen gebruiken
Voorbeeld:
Een keten van twee DN4888's in individuele
modus leveren opeenvolgende kanalen van
de downstream. De eerste DN4888 in de
keten ontvangt downstreamkanalen 1-8
en de tweede DN4888 ontvangt kanalen
9-16. De master congureert de bus met 16
upstream- en 16 downstreamkanalen.
Voorbeeld:
Een keten van twee DN4888's in gedeelde
modus levert dezelfde downstreamkanalen
(CH1-8). Hoewel beide apparaten elk 8
uitgangen hebben, congureert de master
de bus met 16 upstreams en slechts
8 downstreamkanalen.
• 32-kanalbuss via XLR-standardkabel
• Master-anslutningen är på XLR-hane och
slavanslutningen är på XLR-hona
• Denition av "uppströms" och "nedströms"
Uppströms betyder att alla signaler kommer från
slavenheter till master-enheten
- Nedströms betyder att alla signaler kommer
från master-enheten till slavenheterna
- Antingen bestämmer master-enheten
busskongurationen själv, eller så tillämpar
den ABC-funktionen (Automatic Bus
Conguration)
• ABC-regeluppsättning
- Master-enheten begär uppströms- och
nedströms-kraven från slavenheterna och
kongurerar bussen i enlighet med detta
- Den första slavenheten i kedjan begär sina
uppströms- och nedströmskrav
- Följande slavenheter i kedjan kan ange vad
de har uppströms och nedströms upp till
maxkapaciteten för bussen (32 kanaler totalt)
- Nedströms i förhållande till en slavenhet har
alltid prioritet framför dess uppströmskanaler
- Beroende på Individual/Shared-
läget kan utgångssignalerna som tas
nedströms vara olika
• Master-XLR-hanen tillhandahåller 18 W via
fantommatning för slavenheter i kedjan. Om
detta inte är tillräckligt för alla enheter i kedjan
behövs extern strömförsörjning. En slavenhet
med extern strömförsörjning kan strömförsörja
efterföljande slavenheter också.
• Den fysiska längden på en StageConnect-kedja är
beroende av kabelns kvalitet – normalt upp till
40 m (DMX-kabel).
Hämta StageConnect-beräkningsverktyget
från midasconsoles.com för att bygga
simulerade anslutningsscenarion och validera
kanalkongurationer, strömförsörjningsresurser och
andra nödvändiga parametrar.
Enheter i läget Individual
använder på varandra följande utgångssignaler
Enheter i läget Shared
använder samma utgångssignaler
Exempel:
En kedja med två DN4888-enheter i läget
Individual matar ut på varandra följande
kanaler nedströms ifrån. Den första
DN4888-enheten i kedjan tar emot de
nedströms kanalerna 1–8 och den andra
DN4888-enheten tar emot kanalerna 9–16.
Master-enheten kongurerar bussen med 16
uppströms och 16 nedströms kanaler.
Exempel:
En kedja med två DN4888-enheter i läget
Shared matar ut samma nedströmskanaler
(K 1–8). Fastän båda enheterna har åtta
utgångar vardera kongurerar master-
enheten bussen med 16 uppströms och
endast åtta nedströms kanaler.
