Linea della griglia
Chiusura
Linea della
griglia
Chiusura
09
2
3
4
Fig.6
Fig.7
Fig.8
Serrare
Scanalagtura
Perno di fissaggio
Ogiva
Pala

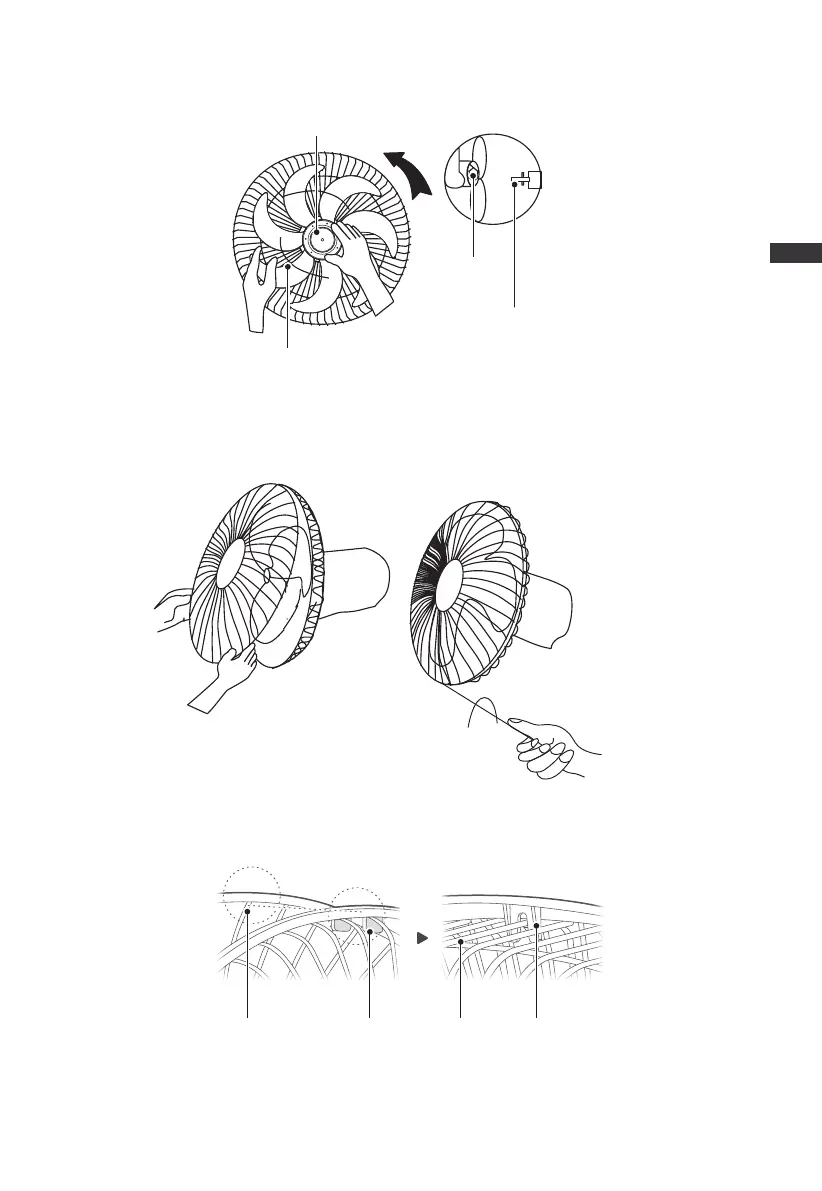

Inserire la pala nell'albero e assicurarsi che il perno dell'albero del rotore sia inserito
nella scanalatura della pala. Ruotare l'ogiva in senso antiorario per serrare la pala..
(Fig. 6)
Fissare la protezione anteriore e quella posteriore con l'anello di sicurezza, quindi
serrare la vite e il dado di bloccaggio della protezione del ventilatore.. (Fig. 7)
Allineare la linguetta della griglia anteriore con la linea superiore della griglia
posteriore dall'alto verso il basso; dopo l'allineamento, osservare lo schema dal retro.
(Fig. 8)
