06
IT

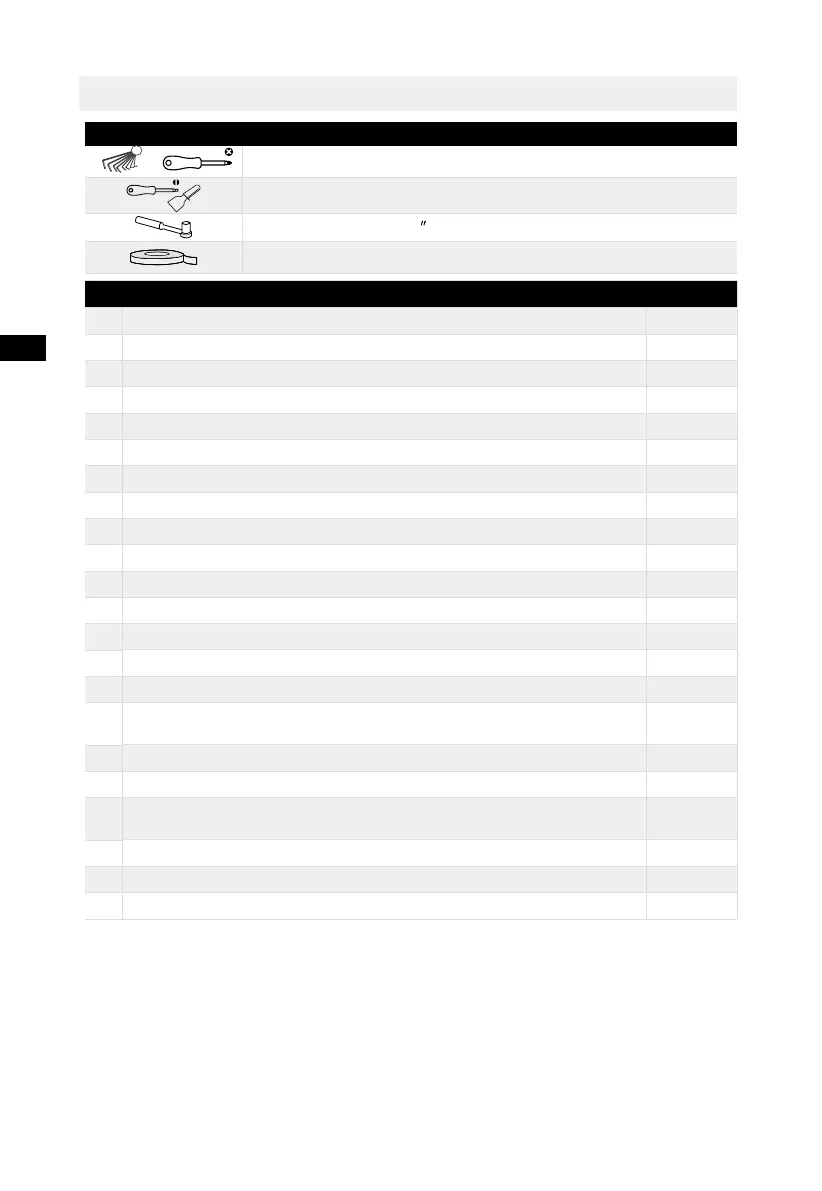

Cambio dello sportello da destra a sinistra
Elenco degli attrezzi necessari all'utente
Chiave a brugola con cacciavite a croce
Cacciavite sottile a spatola
Chiave a tubo da 5/16
Nastro per mascheratura
Componenti da utilizzare per l'inversione dello sportello
SN Parti Quantità
1 Cerniera superiore destra 1
2 Copertura cerniera superiore destra 1
3 Manicotto per l’asse della cerniera superiore 1
4 Vite cerniera superiore 3
5 Coperchio dei fori 1
6 Vite cerniera centrale 2
7 Cerniera centrale 1
8 Tappo dei fori 2
9 Vite trave centrale 1
10 Cappuccio per vite della trave centrale 1
11 Piedino regolabile 1
12 Vite cerniera inferiore 3
13 Gruppo cerniere inferiori 1
14 Vite copertura terminale inferiore dello sportello del congelatore 1
15
Blocco della copertura terminale inferiore dello sportello del
congelatore
1
16 Vite della copertura terminale inferiore dello sportello del frigorifero 1
17 Blocco della copertura terminale inferiore dello sportello del frigorifero 1
18
Manicotto per l’asse della copertura terminale superiore dello
sportello del frigorifero
1
19 Supporto inferiore dello sportello del frigorifero 1
20 Confezione di accessori 4
21 Meccanismo autobloccante dello sportello destro 1
Note:
1-19/Preinstallato sul frigorifero e da utilizzare in caso di inversione dello sportello
20/Cerniera superiore sinistra, copertura cerniera superiore sinistra, meccanismo
autobloccante dello sportello sinistro, copertura decorativa sinistra
21/Preinstallato sul frigorifero, rimosso e conservato quando si cambia lo sportello.
1. Spegnere l'elettrodomestico prima di eettuare questa operazione.
2. Rimuovere il coperchio della cerniera e la vite sul lato superiore destro della cassetta,
nonché la cerniera superiore e il coperchio dei fori sul lato sinistro.
