07
IT
Coperchio
dei fori
Coperchio
della
cerniera
Perni di
collegamento
Vite
Cerniera
centrale
Manicotto
Cerniera
superiore
Manicotto

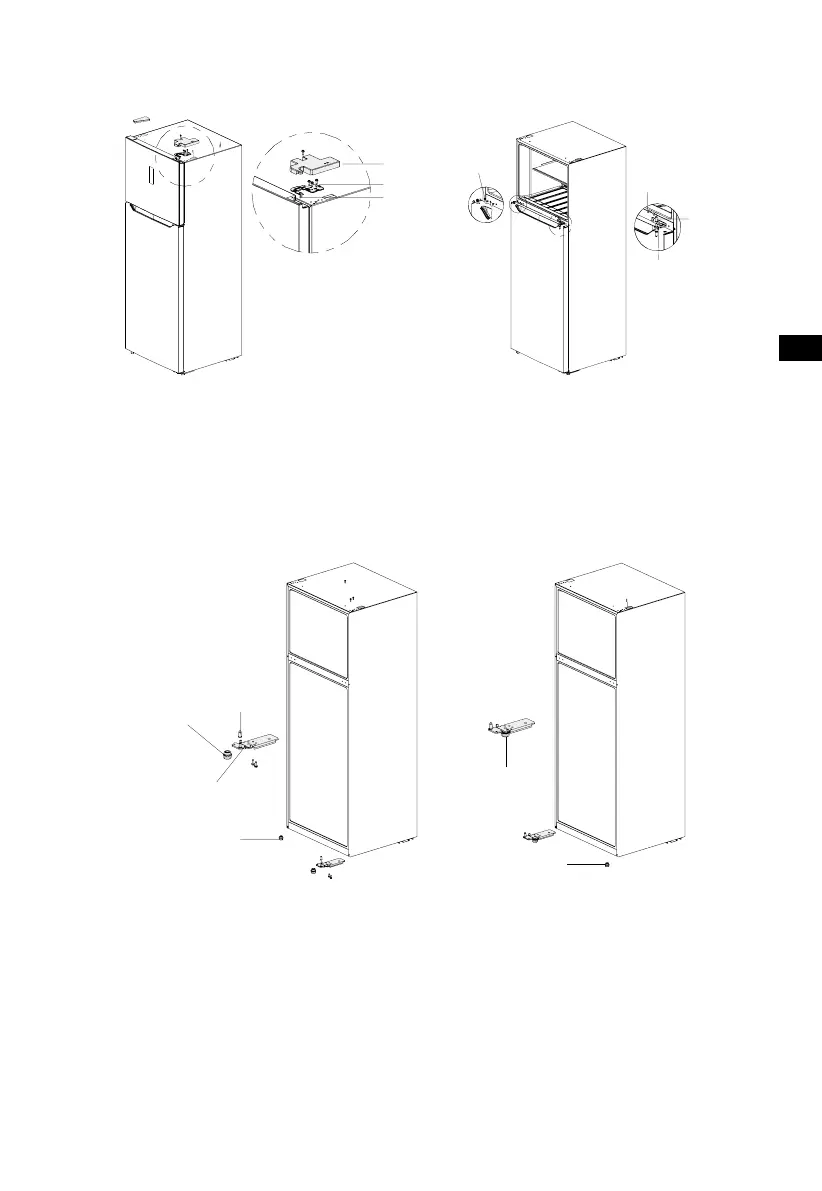

3. Svitare la vite della cerniera, togliere la cerniera centrale e il manicotto dell'asse superiore,
togliere le due coperture dei fori della cerniera (perni di collegamento) sulla cerniera
centrale, dopodiché sfilare il corpo dello sportello del vano frigorifero verso l'alto.
4. Installare l'asse della cerniera e il manicotto dell'asse nel foro sinistro della
cerniera inferiore, quindi la cerniera inferiore nell'angolo sinistro del frigorifero,
successivamente il piedino di regolazione A secondo la posizione indicata in figura e
infine il piedino di regolazione B nell'angolo inferiore destro del frigorifero.
Piedino di
regolazione A
Manicotto
Cerniera inferiore
Piedino di
regolazione B
Piedino di
regolazione B
Piedino di
regolazione A
5. Smontare il fermo dei due corpi dello sportello e le viti autobloccanti dello sportello
destro, quindi estrarre il meccanismo autobloccante dello sportello sinistro dalla borsa
degli accessori e installarlo nell'angolo sinistro del corpo dello sportello insieme al fermo
dello stesso; estrarre il blocco di supporto inferiore del corpo dello sportello del vano
frigorifero e installarlo nell'angolo inferiore sinistro, infine estrarre il tappo dei fori e il
manicotto dell'asse per lo sportello del vano frigorifero e regolare le loro posizioni, quindi
installarli nel corpo dello sportello; estrarre il coperchio decorativo destro sullo sportello
del vano frigorifero, dopodiché estrarre il coperchio decorativo sinistro dalla borsa degli
accessori e installarlo.
