Meccanismo autobloccante
dello sportello sinistro
Blocco di supporto
Coperchio decorativo destro
manicotto
Calotta dei fori
Fermo dello sportello
Meccanismo autobloccante
dello sportello destro

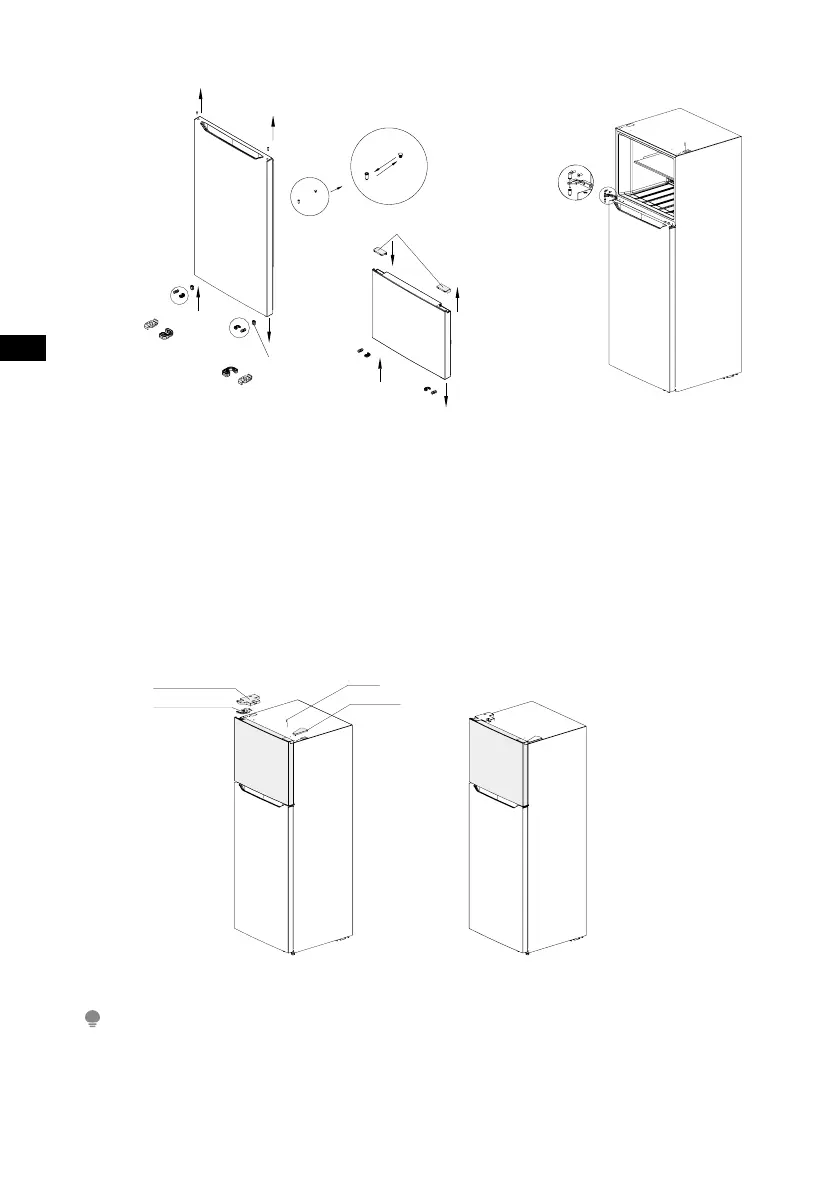

6. Installare lo sportello del vano frigorifero sulla cerniera inferiore,
quella centrale sul lato sinistro del frigorifero e stringere le viti, poi
posizionare correttamente il manicotto dell'asse. Installare il perno di
collegamento nel foro della trave centrale nell’altra estremità.
7. Installare lo sportello del congelatore sulla cerniera centrale, estrarre la
cerniera superiore sinistra e il coperchio per la cerniera superiore sinistra dalla
borsa degli accessori, installare la cerniera sinistra e stringere le viti, installare
il coperchio per la cerniera superiore sinistra e stringere la vite, installare
il sensore destro nel coperchio per i fori sinistro originale, infine fissare il
coperchio per i fori sulla cassetta destra.
8. Dopo aver completato l’installazione.
Cover for the
left upper hinge
Left upper hinge
Hole cover
Sensor
Coperchio per la cerniera
superiore sinistra
Cerniera superiore sinistra
Sensore
Coperchio dei fori
ATTENZIONE
La figura sopra riportata viene fornita solo a scopo indicativo. La configurazione eettiva
dipende dalle caratteristiche fisiche del prodotto e dalle indicazioni del distributore.
