Cambio de puerta derecha - izquierda

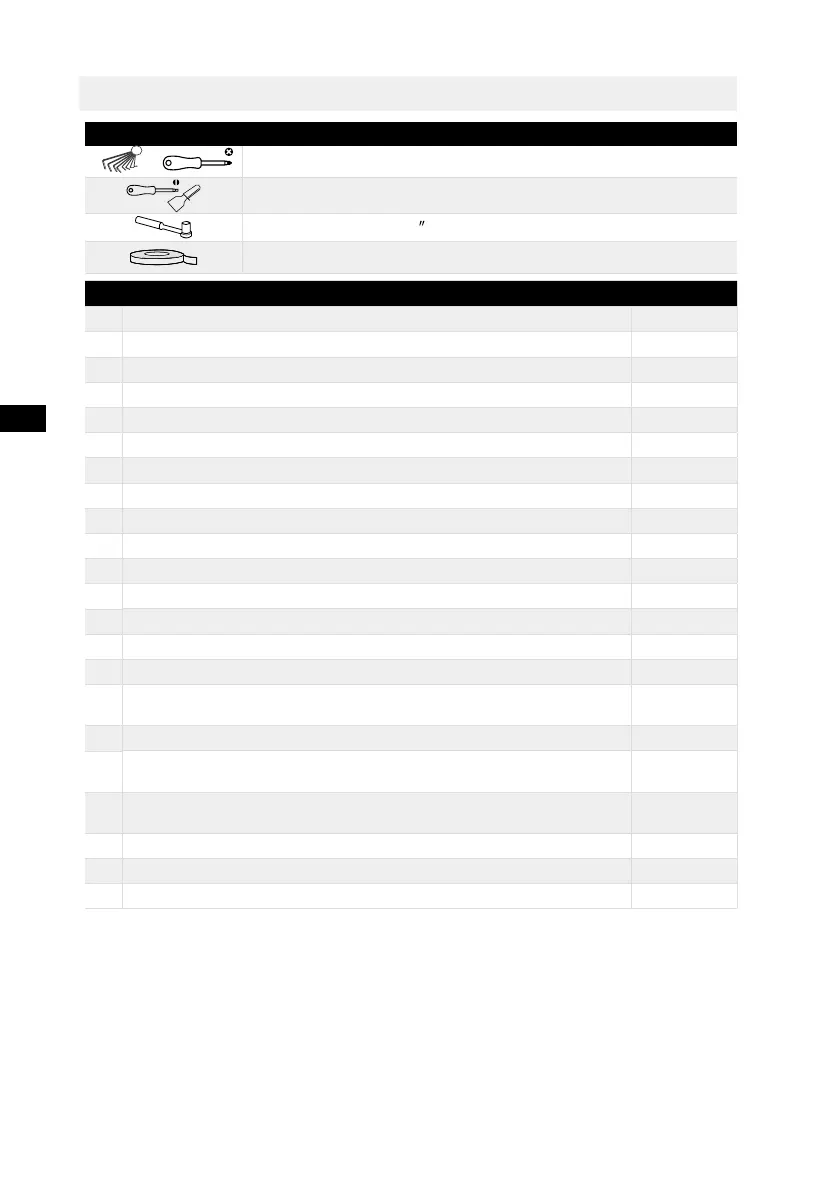

Lista de herramientas que debe proporcionar el usuario
Llave Allen-Destornillador tipo estrella
Destornillador de cuchilla fina de cabeza plana
Llave de vaso de 5/16
Cinta de pintor
Piezas a usar para dar la vuelta a la puerta
SN Piezas Cantidad
1 Quicio superior derecho 1
2 Cubierta del quicio superior derecho 1
3 Manguito del eje del quicio superior 1
4 Tornillo del quicio superior 3
5 Cubierta del agujero 1
6 Tornillo del quicio medio 2
7 Quicio medio 1
8 Tapón del agujero 2
9 Tornillos de la viga media 1
10 Tapón del tornillo de la viga media 1
11 Pie ajustable 1
12 Tornillo del quicio inferior 3
13 Conjunto del quicio más bajo 1
14 Tornillo de la cubierta del extremo inferior de la puerta de congelación 1
15
Bloque limitador del extremo de la cubierta inferior de la puerta de
congelación
1
16 Tornillo de la cubierta del extremo inferior de la puerta del frigorífico 1
17
Cubierta del extremo inferior del bloque limitador de la puerta del
frigorífico
1
18
Manguito del eje de la cubierta del extremo superior de la puerta
del frigorífico
1
19 Soporte inferior de la puerta del frigorífico 1
20 Paquete de accesorios 4
21 Cierre automático de la puerta derecha 1
Notas:
1-19/Preinstalado en el frigorífico y debe usarse cuando se cambie la puerta
20/Bisagra superior izquierda, cubierta de la bisagra superior izquierda, autobloqueo de la
puerta izquierda, cubierta decorativa izquierda
21/Preinstalado en el frigorífico, retírelo y guárdelo cuando cambie la puerta.
1. Apague este aparato antes de realizar esta operación.
2. Retire la cubierta del quicio y atorníllela en la parte superior derecha de la caja, así como
el quicio superior y la cubierta del agujero en el lateral izquierdo.
