07
ES
Cubierta
del agujero
Cubierta del
quicio
Sujeciones
de los
tapones
Tornillo
Quicio medio
Manguito
Quicio superior
Manguito

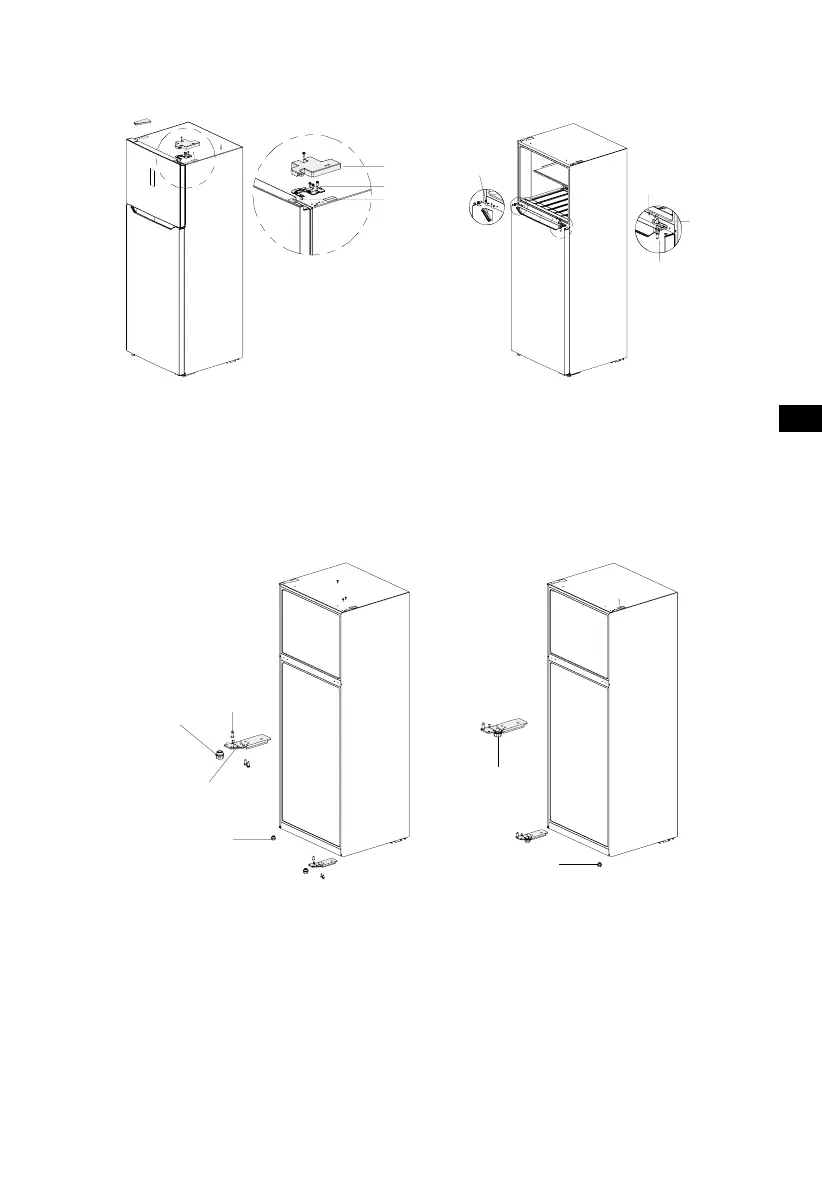

3. Desatornille el tornillo del quicio, extraiga el quicio medio y el manguito del eje superior,
aparte las dos cubiertas del agujero del quicio (sujeciones de los tapones) del quicio
medio y extraiga la puerta de la cámara del frigorífico hacia arriba.
4. Instale el eje del quicio y el manguito del eje en el agujero izquierdo del quicio
inferior y después el quicio inferior en la esquina izquierda del frigorífico;
posteriormente ajuste el pie A según la posición que se muestra en la figura y
finalmente ajuste el pie B en la esquina inferior derecha del frigorífico.
Pie de
ajuste A
Manguito
Quicio inferior
Pie de
ajuste B
Pie de
ajuste B
Pie de
ajuste A
5. Desmonte el tope de la puerta de los dos cuerpos de la puerta y los tornillos de bloqueo
automático de la puerta derecha, luego saque el bloqueo automático de la puerta
izquierda de la bolsa de accesorios e instálelo en la esquina izquierda del cuerpo de la
puerta junto con el tope de la puerta; saque el bloque de soporte inferior del cuerpo
de la puerta de la cámara de refrigeración e instálelo en la esquina inferior izquierda,
Finalmente saque el tapón del orificio y el casquillo del eje para la puerta de la cámara
de refrigeración y ajuste sus posiciones, y luego instálelos en el cuerpo de la puerta.
Saque la cubierta decorativa derecha de la puerta de la cámara de refrigeración, y saque
la cubierta decorativa izquierda de la bolsa de accesorios e instálela.
