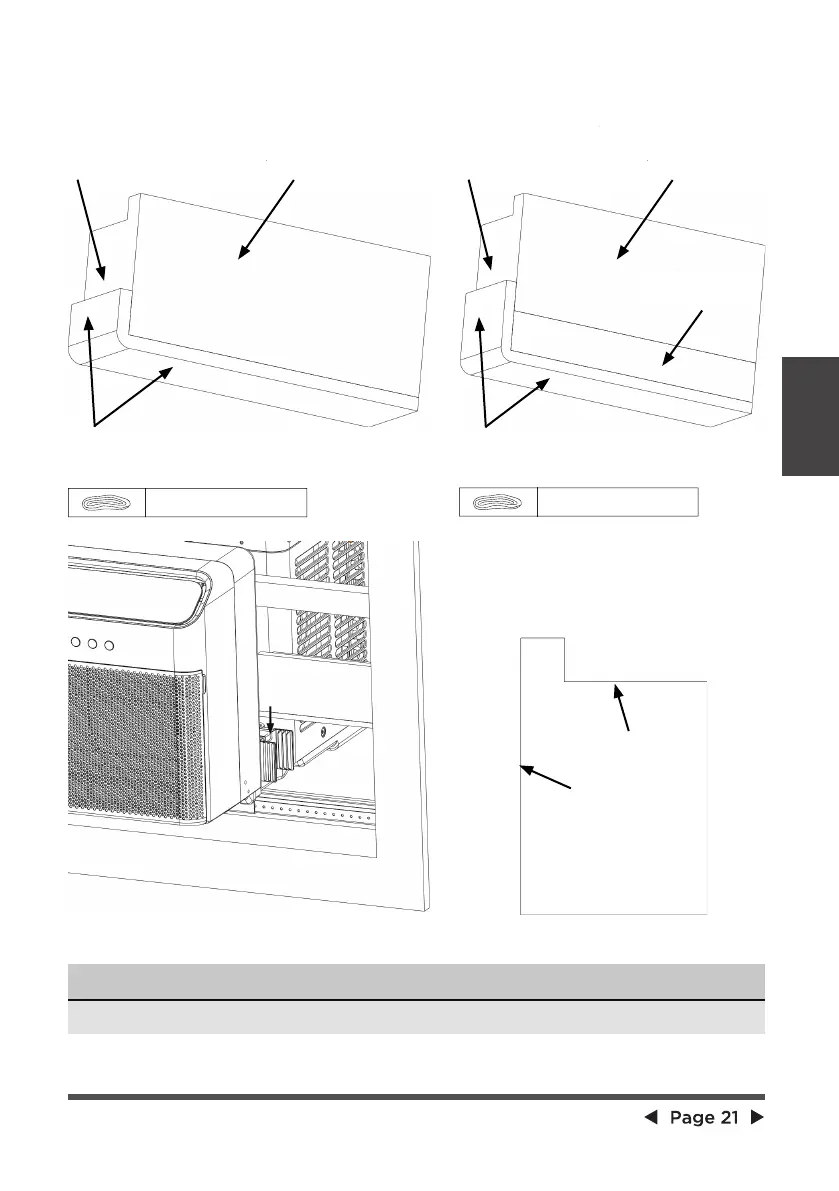

B. Appliquez la mousse d'étanchéité pour fenêtres sur la mousse pour bras latéraux comme
indiqué. Remarquez que la mousse d'étanchéité pour fenêtre se fixe sur le côté à côté du
climatiseur.
Fenêtres de type vinyle avec appui à lèvres
Côté air conditionné
Mousse pour bras latéraux
Fenêtres en bois avec appui plat
Côté air conditionné
Mousse pour bras latéraux
Mousse
supplémentaire pour
les bras latéraux
Mousse d'étanchéité pour fenêtre
Fig. 18
Fig. 19
Mousse d'étanchéité pour fenêtre
Mousse d'étanchéité pour
fenêtre
Mousse d'étanchéité pour
fenêtre
C. Insérez la mousse du bras latéral dans
la charnière du bras latéral jusqu'à ce
que la partie supérieure avant du bras
latéral soit au même niveau que le haut
de la charnière.
Fig. 20
Partie supérieure
Face avant
AVIS
Répétez également les étapes d'installation de la mousse sur le bras latéral de l'autre côté de
l'appareil.
