Montagem e Focagem da sua Câmara
Montagem no Sistema de Estrutura Dual
A XTC450 foi projetada com um inovador sistema de mon-
tagem de 3 pontos em ambos os lados e na parte inferior
da câmara. Isso permite-lhe de montá-la em qualquer dos
lados com facilidade.
Para montar a câmara na estrutura básica, faça deslizar a
câmara no sistema de estrutura com os encaixes na estru-
tura de frente para a parte de trás da câmara.
Para desmontar a câmara da estrutura, aperte as patilhas
de liberação de montagem e deslize a câmara para a frente.
Focagem da Câmara quando montada com a estrutura
de montagem dual:
Ao montar a câmara num capacete, deve fazer o seguinte:
1. Considere o que gostaria de filmar e monte a câmara em
conformidade- lado esquerdo, lado direito ou topo.
2. Encontre uma superfície adequada e certifique-se de que
a área esteja limpa de sujidade e resíduos.Retire a tampa
do adesivo e adira ao capacete.
3. Assim que colocada, ajuste a câmera para ter certeza de
que está filmando na direção desejada
4. Se for necessário, rode a lente para manter um ângulo
de visão vertical
5. Para ver onde a sua câmara está focada ative o Wi-Fi
e,use o seu smartphone com o aplicativo como um visor.
Montagem e Focagem da sua Câmara

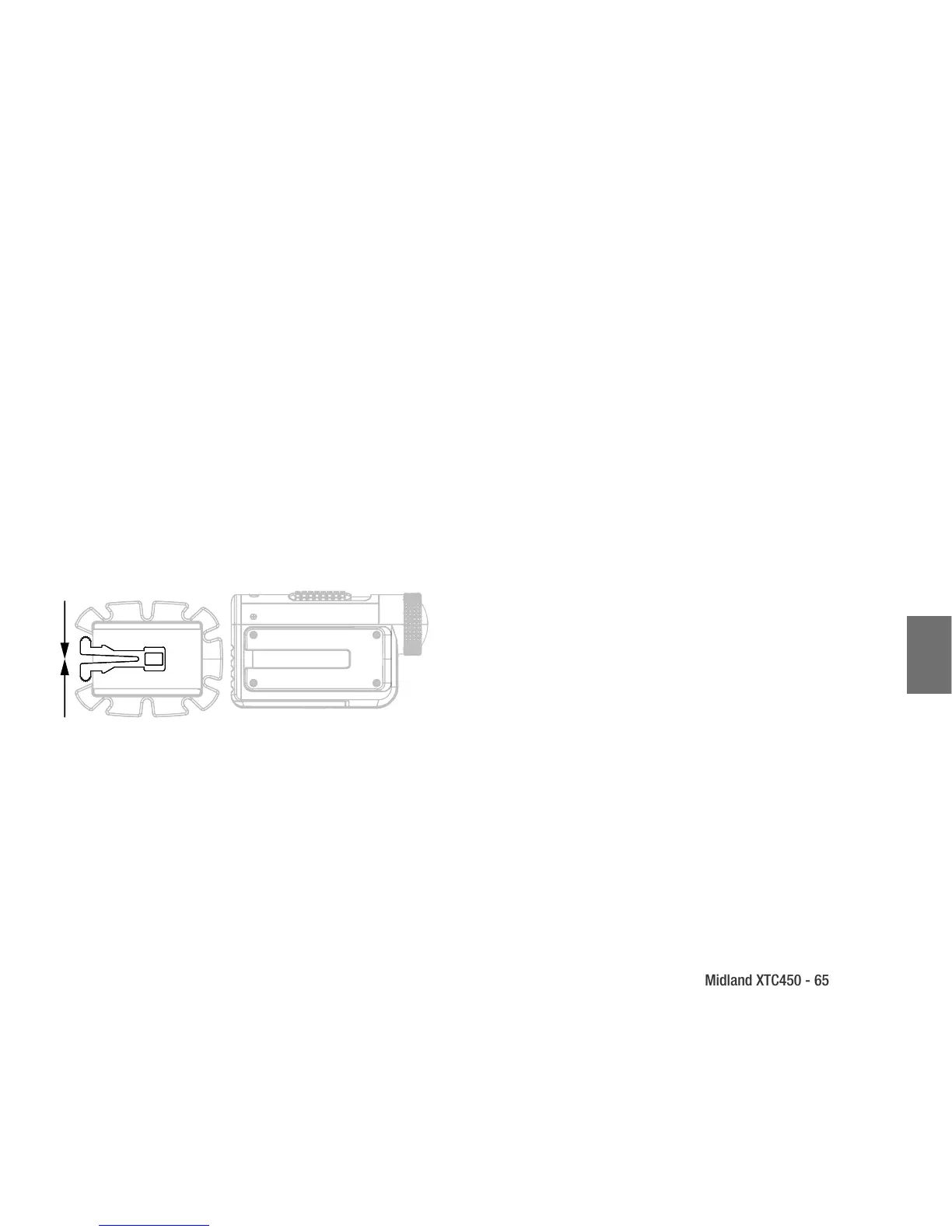

Montagem utilizando a Estrutura com Encaixes
Na parte inferior da XTC450 está um suporte roscado pa-
drão que permite a câmara de ser montada num tripé ou
outro dispositivo com rosca profunda 1/4-20 (1/4” diâme-
tro, 20 roscas por polegada) 5/16. Para fixar a câmara, in-
troduza o parafuso na estrutura na rosca da câmara e rode
a câmara no sentido dos ponteiros do relógio para apertar
bem o parafuso.
Nota: Um aperto excessivo pode causar danos à estrutura e/
ou câmara
