Kapitel 4. Fehlersuche
PELLERIN MILNOR CORPORATION
BICLJT01 (Published) Book specs- Dates: 20151112 / 20151112 / 20151130 Lang: GER01 Applic: CLJ
™
Verwenden Sie dieses Dokument bei der Fehlersuche zur Identifizierung der Komponenten. Beraten Sie
sich mit Mitarbeitern des Milnor-Werkes, bevor Sie versuchen, einzelne Komponenten zu reparieren oder
auszutauschen.
Prozessorkarte (Teilenr.: 08BHPAR91_)

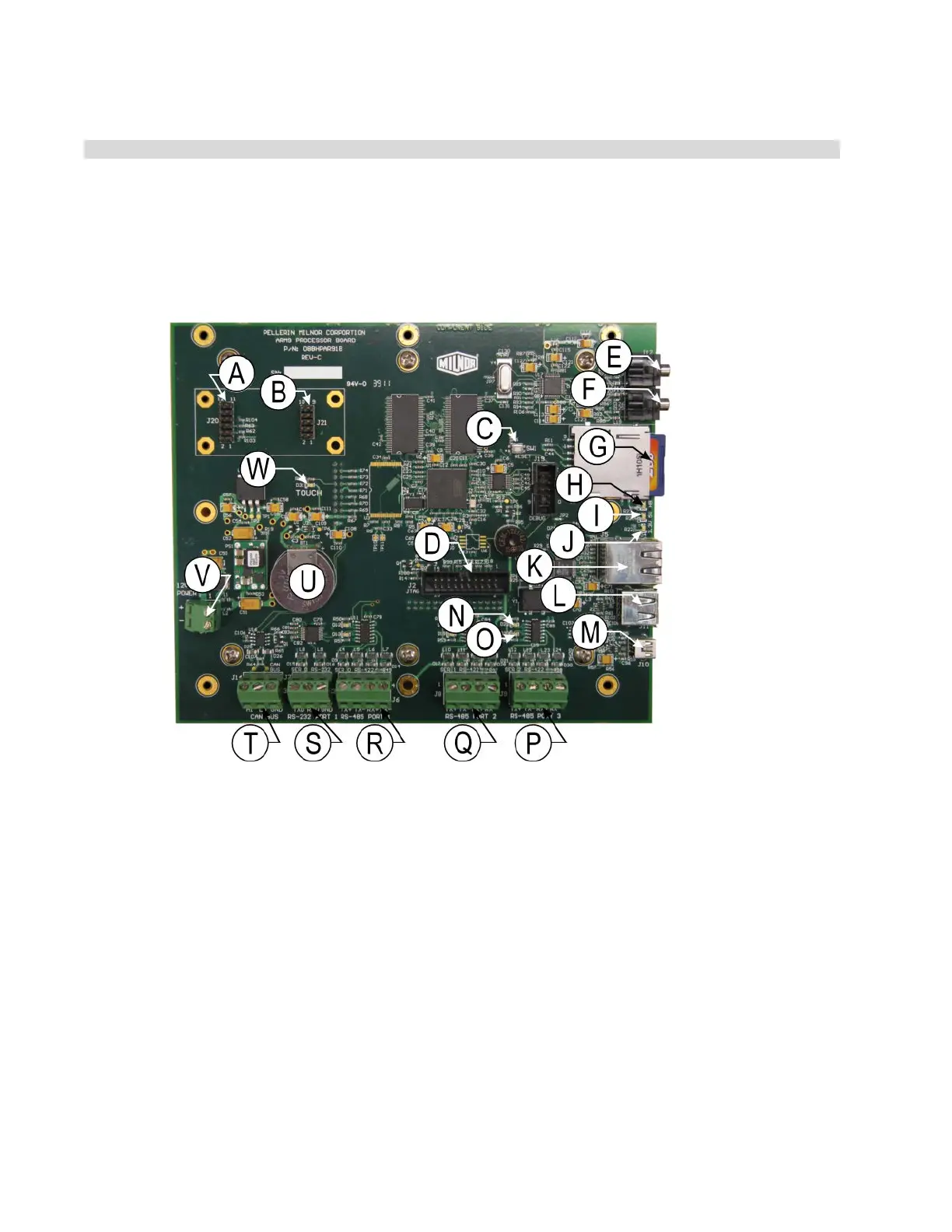

Abbildung 33: 08BHPAR91_, Revision C
A. Steckverbinder J20: USB-Verbindungen für WiFi (nicht verwendet)
B. Steckverbinder J21: SPI-Verbindungen für WiFi (nicht verwendet)
C. Schalter SW1: System-Reset
D. Steckverbinder J2: JTAG-Anschluss für Programmierung im Werk
E. Steckverbinder J17: Audio-Ausgang (nicht verwendet)
F. Steckverbinder J18: Audio-/Mikrofon-Eingang (nicht verwendet)
G. Steckplatz J1: SD-Karte und Sockel
H. Leuchte D5: Prozessortätigkeit
I. Leuchte D3: 5 Volt
J. Leuchte D4: 3 Volt
K. Steckverbinder J5: RJ45 für Ethernet
L. Steckverbinder J11: USB-Host
M. Steckverbinder J10: Mini-USB (nicht verwendet)
N. Leuchte D22: Empfangen
O. Leuchte D23: Senden
P. Steckverbinder J9: RS485-Port 3 (Kommunikation mit Eingangs-/Ausgangskarte)
101
