Milwaukee M4 - Description Fonctionnelle; Montage de Loutil

8
RÈGLES DE SÉCURITÉ
SPÉCIFIQUES POUR TOURNEVIS
• Lorsque l’outil électrique est utilisé pour un
travail risquant de mettre le dispositif de xation
en contact avec des ls électriques cachés,
tenez l’outil par les surfaces de prise isolées.
Le contact d’un dispositif de xation avec un l
sous tension « électrie » les pièces métalliques
exposées de l’outil et peut électrocuter l’utilisateur.
• Tenez les mains à l’écart des arêtes tranchantes
et des pièces en mouvement.
•
AVERTISSEMENT
An de minimiser le risque
de blessures, lorsque de
travaux sont faits dans de situations pous-
siéreuses, porter une protection respiratoire ou
bien, utiliser une solution d'extraction de pous-
sière conforme aux normes OSHA.
• Toujours faire preuve de bons sens et procéder
avec prudence lors de l’utilisation d’outils. C’est
impossible de prévoir toutes les situations dont le
résultat est dangereux. Ne pas utiliser cet outil si vous
ne comprenez pas ces instructions d’opération ou si
vous pensez que le travail dépasse votre capacité ;
veuillez contacter Milwaukee Tool ou un professionnel
formé pour recevoir plus d’information ou formation.
• Maintenir en l’état les étiquettes et les plaques
d’identication.Des informations importantes y g-
urent. Si elles sont illisibles ou manquantes, contacter
un centre de services et d’entretien MILWAUKEE pour
un remplacement gratuit.
•
AVERTISSEMENT
Certaines poussières gé-
nérées par les activités de
ponçage, de coupe, de rectication, de perforage et
d’autres activités de construction contiennent des
substances considérées être la cause de malforma-
tions congénitales et de troubles de l’appareil repro-
ducteur. Parmi ces substances gurent:
• le plomb contenu dans les peintures à base de plomb;
• la silice cristalline des briques, du ciment et d’autres
matériaux de maçonnerie, ainsi que
• l’arsenic et le chrome des sciages traités chimiquement.
Les risques encourus par l’opérateur envers ces expo-
sitions varient en fonction de la fréquence de ce type
de travail. Pour réduire l’exposition à ces substances
chimiques, l’opérateur doit: travailler dans une zone
bien ventilée et porter l’équipement de sécurité appro-
prié, tel qu’un masque anti-poussière spécialement
conçu pour ltrer les particules microscopiques.
PICTOGRAPHIE
Volts
Courant direct
Tours-minute á vide (RPM)
C
US
UL Listing Mark pour.
Canada et États-unis
SPECIFICATIONS
No de Cat. ................................................. 2101-20
Volts ................................................................ 4 DC
Tr/min. à vide ............................Bas 200 Haut 600
Type de batterie ..............................................M4™
Type de chargeur ...........................................M4™
Température ambiante de fonctionnement
recommandée ........... -18°C à 50°C (0°F à 125°F)

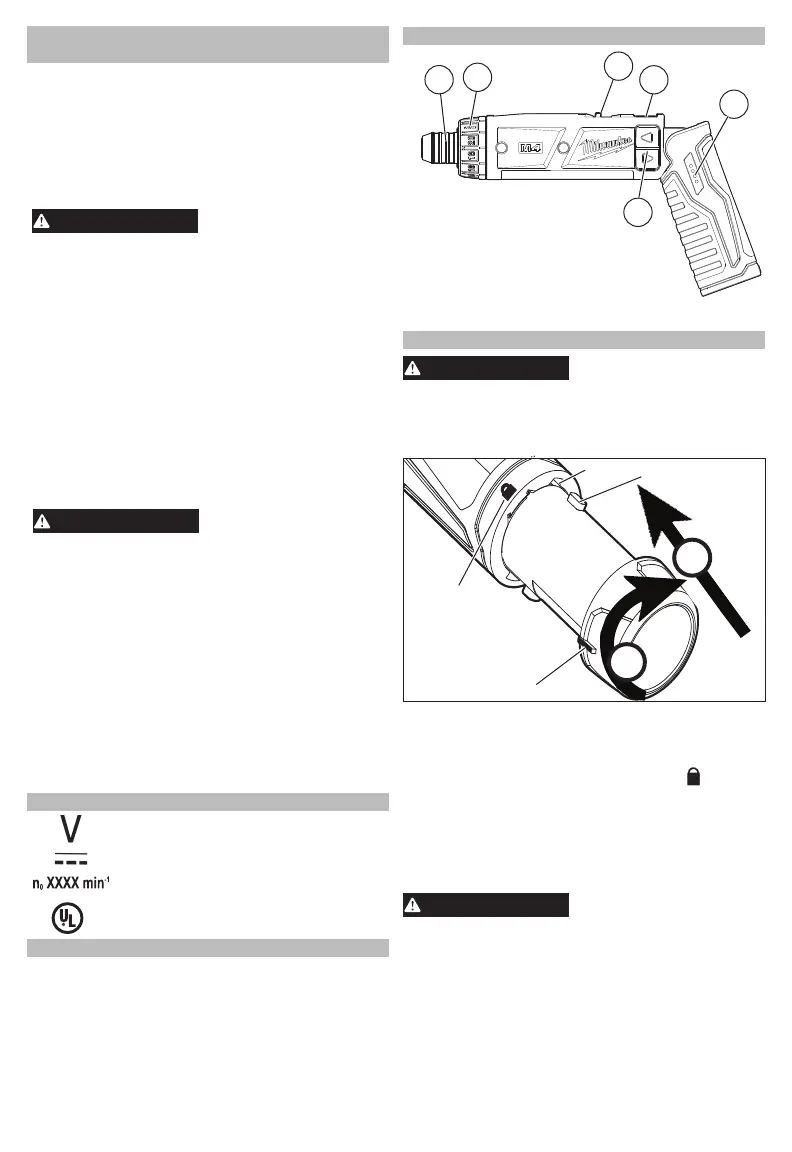

DESCRIPTION FONCTIONNELLE
3
1
2
4
6
5
1. Mandrin porte-forets
2. Anneau de rélage de
l'accouplement
3. Sélecteur de régime
4. Verrou de rotation
5. Poignèe
6. Indicateur de niveau d’énergie
7. Inverseur de rotation
MONTAGE DE L'OUTIL
AVERTISSEMENT
Ne recharger la batterie
qu’avec le chargeur spéci-
é. Pour les instructions de charge spéciques,
lire le manuel d’utilisation fourni avec le chargeur
et les batteries.
Insertion de la batterie dans l’outil
1
Fente
Languette
Alignement
Verrouillage
2
Alignez les onglets de la batterie avec les fentes
de l’ouverture de l’outil. Glisser la batterie jusqu’au
fond de l’outil. Tourner la batterie dans le sens des
aiguilles d’une montre pour la verrouiller en place.
La ligne sur la batterie s’alignera avec le de l’outil.
L’outil ne fonctionnera pas si la batterie n’est pas
correctement verrouillée dans l’outil.
Retrait de la batterie de l’outil
Tourner l’extrémité de la batterie dans le sens inverse
des aiguilles d’une montre pour la déverrouiller.
Retirer la batterie de l’outil.
AVERTISSEMENT
Il faut toujours retirer la
batterie et verrouiller la
détente de l’outil avant de changer ou d’enlever
les accessoires.
L’emploi d’accessoires autres que ceux qui sont
expressément recommandés pour cet outil peut
comporter des risques.
Vérication de l’indicateur de niveau d’énergie
Pour déterminer le niveau d’énergie charge restant
de la batterie, appuyer sur l’inverseur du sens de
rotation. L’indicateur de niveau d’énergie s’allumera
de 2 à 3 secondes.
