El Montaje del Detector

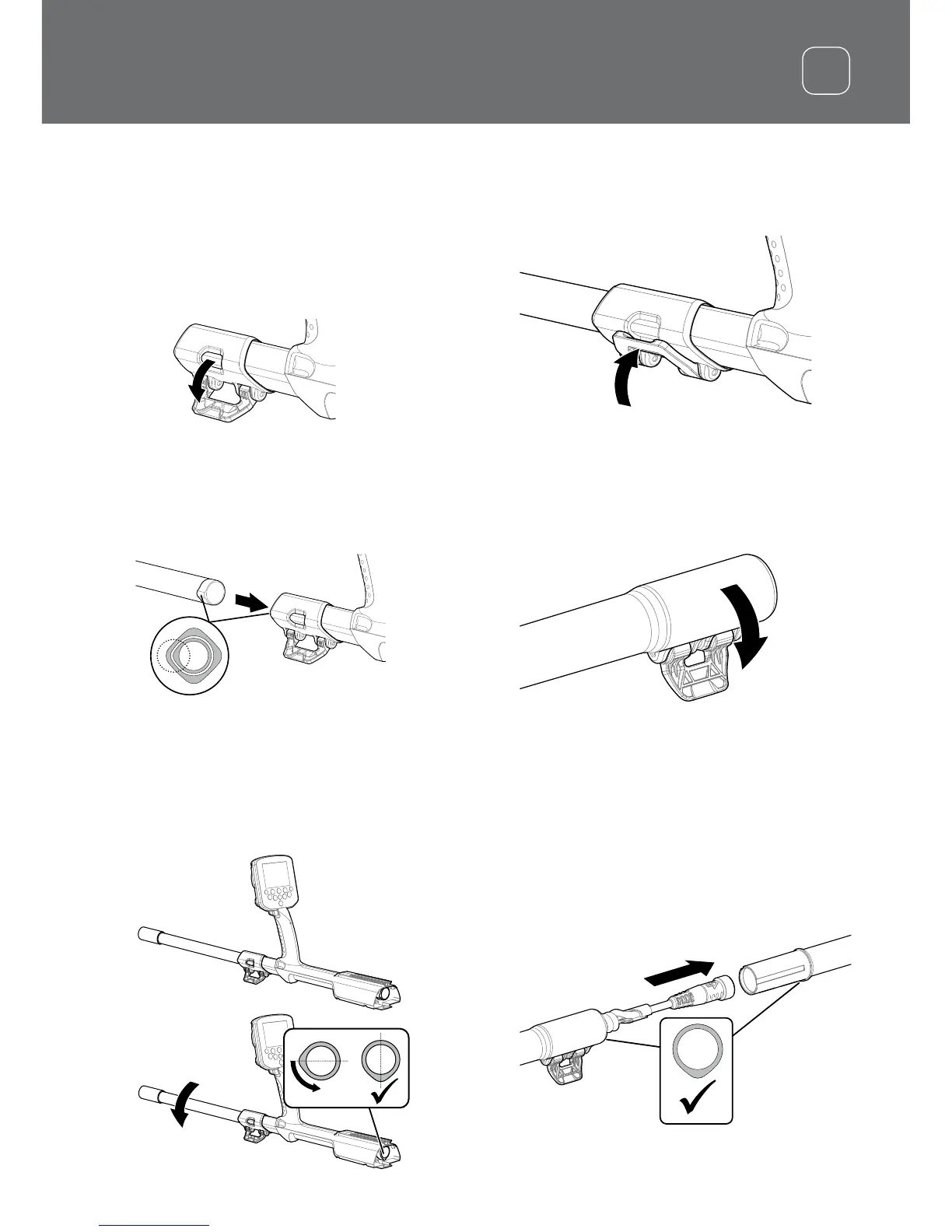

Junte el eje intermedio en el eje
superior
1. Suelte el bloqueo en el eje superior
tirando la palanca hacia fuera del eje.
2. El eje intermedio sólo puede ser insertado
en el eje superior en una orientación.
Asegúrese de que la llave de bloqueo en
el eje intermedio esté alineada con el eje
superior.
3. Deslice el eje intermedio en el eje superior
hasta que aparezca la clave de bloqueo en
la parte superior.
4. Gire el eje intermedio en 90 ° de modo
que la clave de bloqueo esté orientada
como se muestra en la imagen.
5. Bloquee la traba, empujando la palanca
hacia el eje.
Junte la bobina y el eje inferior en el eje
intermedio
1. Suelte el bloqueo en el eje inferior tirando
la palanca hacia fuera del eje.
2. Pase el cable de la bobina hasta el centro
del eje intermedio.
3. Inserte el eje intermedio en el eje inferior.
El eje inferior sólo puede ser insertado en
el eje intermedio en una orientación.
Asegúrese de que la llave de bloqueo en
el eje intermedio esté alineada con el eje
superior.
17
