Assemblage du détecteur
Assembler les manches intermédiaire et
supérieur.

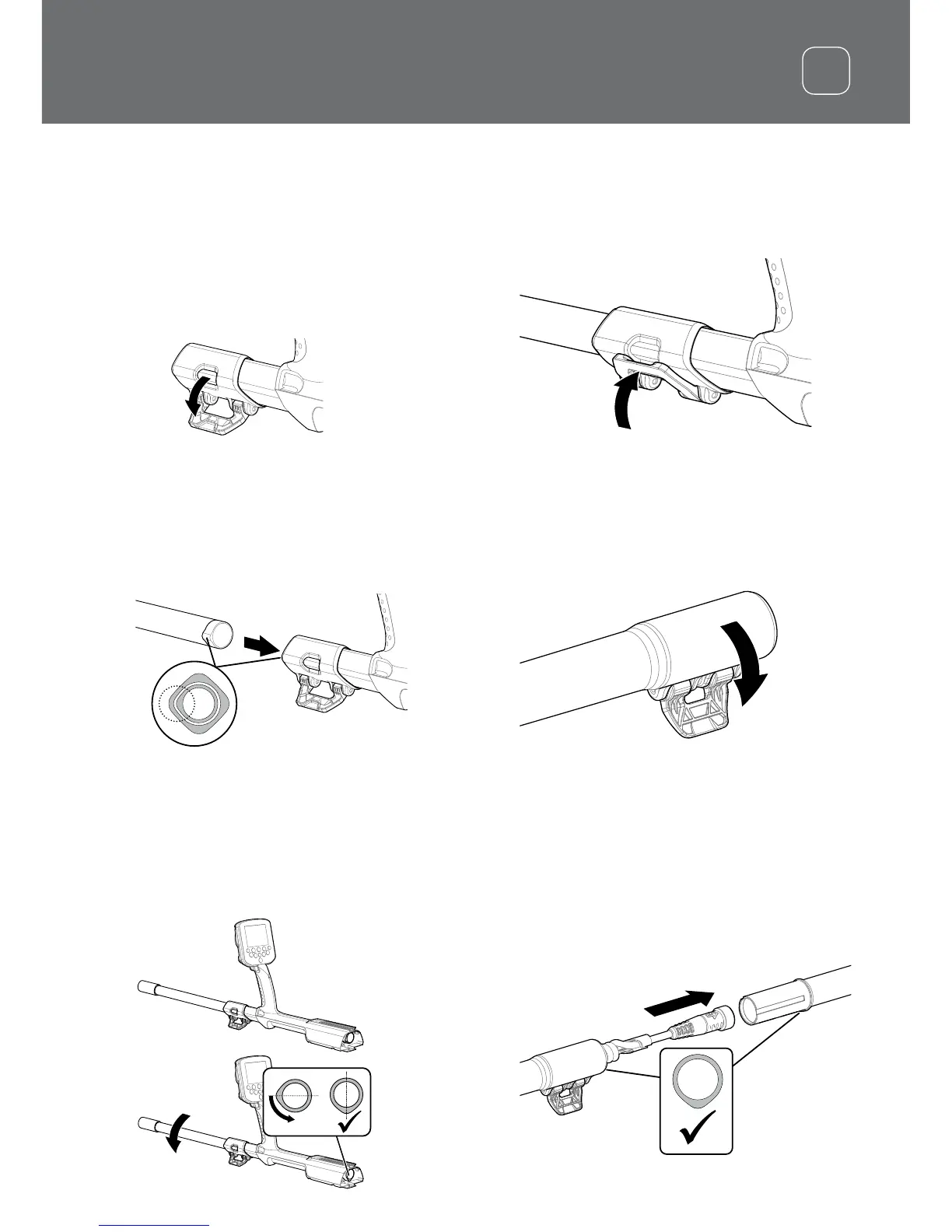

1. Déverrouiller le mécanisme de verrouillage
du manche supérieur en écartant le
loquet du manche.
2. Le manche intermédiaire ne peut être
inséré dans le manche supérieur que selon
une direction précise. Assurez-vous que le
mécanisme de verrouillage du manche
intermédiaire est aligné avec le manche
supérieur.
3. Glissez le manche intermédiaire dans le
manche supérieur jusqu’à ce que la butée
du mécanisme de verrouillage apparaisse.
4. Tournez le manche intermédiaire de 90°
pour que la butée du mécanisme de
verrouillage soit orientée comme indiqué
sur le schéma.
5. Verrouillez le mécanisme de verrouillage
en repoussant le loquet en direction du
manche.
Assembler le disque et le manche
inférieur avec le manche intermédiaire
1. Déverrouillez le mécanisme de verrouillage
du manche inférieur en écartant le levier
du manche.
2. Enroulez le câble du disque jusqu’au
centre du manche intermédiaire.
3. Insérez le manche intermédiaire dans le
manche inférieur. Le manche inférieur ne
peut être insérer dans le manche
intermédiaire que dans une seule
direction. Assurez-vous de bien aligner le
mécanisme de verrouillage du manche
intermédiaire avec le manche supérieur.
45
