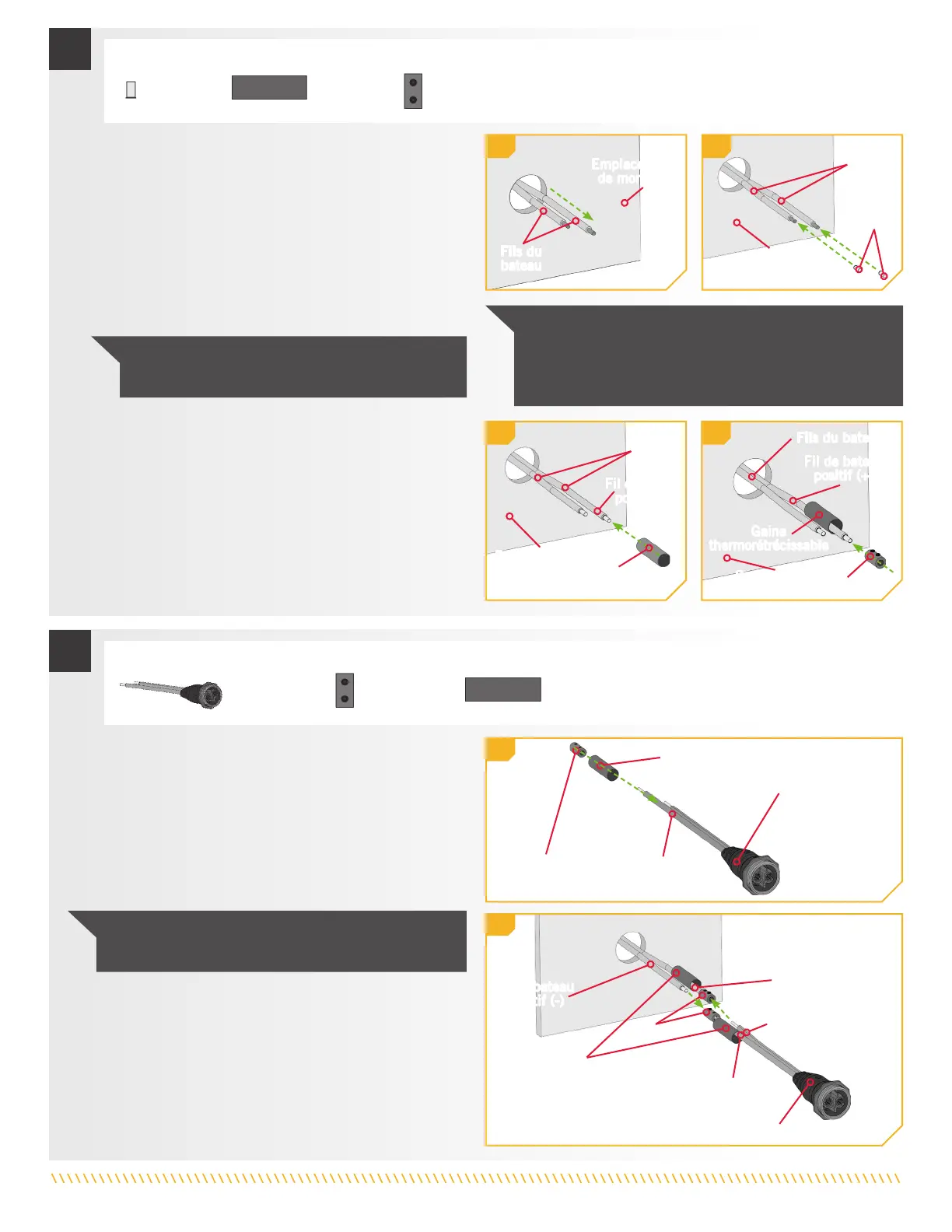

e. Prenez les fils du bateau et acheminez-les par le
trou de 1 ¾ po (44,45 mm) qui était coupé dans
l’emplacement de montage. Les fils devraient passer
par l’arrière de manière à ce que les extrémités
nouvellement taillées sortent par l’avant du trou.
f. Les fils du bateau qui étaient dénudés seront
recouverts d’une virole de calibre 6 AWG (article n°
14) pour contenir les brins du fil. Prenez les deux
viroles et mettez-en une à l’extrémité de chaque fil,
recouvrant ainsi tous les brins du fil.
h. Prenez un épisseur (article n° 12) et mettez-le à
l’extrémité du fil de bateau positif (+). L’épisseur
est fixé au fil du bateau, sur la virole. Fixez bien
l’épisseur en serrant la vis de pression au moyen
d’une clé hexagonale de 3/32 po (2,38 mm) à 20
po-lb (2,26 Nm).
ARTICLE(S) REQUIS
ARTICLE(S) REQUIS
#6 x 1
#6 x 1
#B x 1
#14 x 2
#12 x 2
AVIS : Les fils positif (+) et négatif (-) de la prise de
fiche devraient déjà comporter des viroles.
Fils du
bateau
Fils du
bateau
Fils du bateau
Fils du
bateau
Emplacement
de montage
Emplacement
de montage
Emplacement
de montage
Emplacement
de montage
Gaine
thermorétrécissable
Gaine
thermorétrécissable
Gaine thermorétrécissable
Gaines
thermorétrécissables
Épisseur
Épisseurs
Viroles
Fil de bateau
positif (+)
Fil positif
(+) (rouge)
Fil de bateau
négatif (-)
Fil négatif
(-) (noir)
Fil négatif
(-) (noir)
Prise de fiche
Prise de fiche
AVIS : La virole de calibre 6 AWG est la plus grande de
la quincaillerie fournie. Les quatre viroles de calibre 8 AWG
peuvent être requises seulement si les fils de la prise de fiche
ou de l’ensemble de fiche doivent être taillés ou rebouchés.
AVIS : La taille des fils du bateau varie, il peut donc
être nécessaire d’utiliser une virole d’une autre taille.
Fil de bateau
positif (+)
Fil de bateau
positif (+)
Épisseur
#12 x 1
i. L’épisseur et la gaine thermorétrécissable devraient
être ajoutés à la prise de fiche, afin de pouvoir être
fixés aux fils du bateau. Prenez la prise de fiche
(article n° B) et mettez un tube thermorétrécissable
(article n° 6), suivi d’un épisseur (article n° 12) à
l’extrémité du fil négatif (-) noir de la prise de fiche.
Fixez bien l’épisseur en serrant la vis de pression au
moyen d’une clé hexagonale de 3/32 po (2,38 mm)
à 20 po-lb (2,26 Nm).
j. Prenez la prise de fiche et identifiez le fil positif (+)
rouge dessus, puis alignez-le sur le fil de bateau
positif (+). Insérez-le dans l’épisseur à l’extrémité du
fil de bateau positif (+). Prenez le fil négatif (-) noir
de la prise de fiche et alignez-le sur le fil de bateau
négatif (-). Insérez-le dans l’épisseur à l’extrémité de
fil négatif (-) noir de la prise de fiche. Fixez bien la
vis de pression des deux épisseurs au moyen d’une
clé hexagonale à 20 po-lb (2,26 Nm).
g. Les fils étant sortis à l’avant de l’emplacement de
montage, prenez une des gaines thermorétrécissables
de 2 po (50,8 mm) (articles n° 6) et mettez-la à
l’extrémité du fil de bateau positif (+) le plus long.
