12 | minnkotamotors.com
©2019 Johnson Outdoors Marine Electronics, Inc.
8
8u
8v
ARTICLE(S) REQUIS
#8 x 4
Couvercle
Crochet
Boucle
Couvercle
antipoussière
Couvercle
Vis

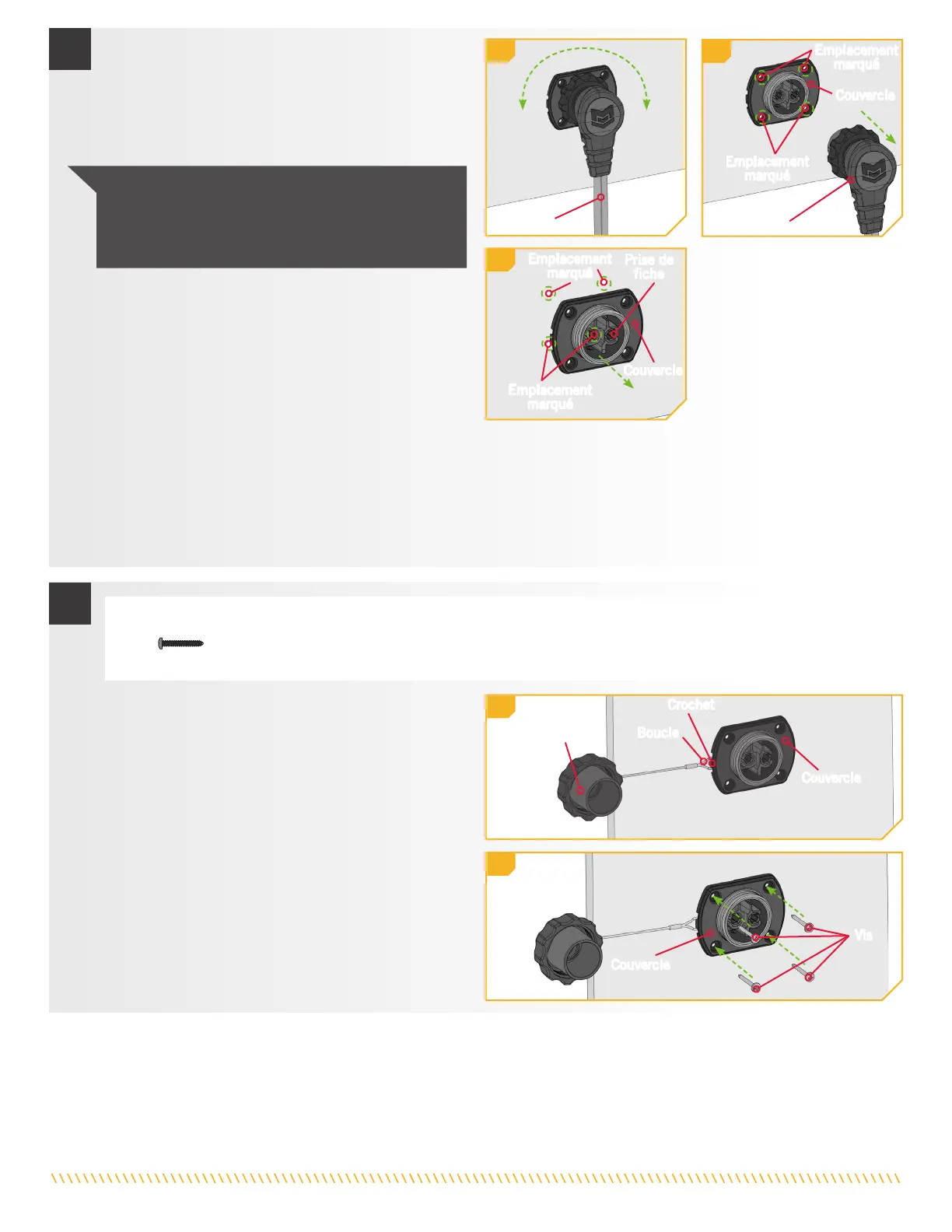

t. Les avant-trous étant percés, remettez en place les
fils, le couvercle et les prises de fiche sur la surface
de montage.
u. Revérifiez l’emplacement du crochet sur la face
arrière du couvercle. La boucle dans le câble du
couvercle antipoussière devrait être mise dans le
crochet du couvercle. Une fois bien fixé, repoussez
le couvercle jusqu’à la surface de montage. Assurez-
vous que la prise de fiche est positionnée comme
indiqué précédemment.
v. Réalignez les avant-trous percés sur les trous de vis
du couvercle. Fixez bien le couvercle avec quatre
vis no 8-18 x 1 ¼ po (31,75 mm) (article n° 8) au
moyen d’un tournevis cruciforme.
7r
q. Tournez l’ensemble complet vers la droite ou la
gauche jusqu’à ce que le cordon de l’ensemble
de fiche soit dans un bon emplacement. Vérifiez
le dégagement des autres articles sur la surface
de montage et si le cordon risque de nuire au
fonctionnement de tout élément dans la zone.
r. Lorsque vous êtes dans un emplacement acceptable,
prenez un stylo ou un outil de marquage et marquez
la surface de montage dans chacun des trous de vis
sur le couvercle. Notez l’orientation de la fiche pour
le bon emplacement dans les prochaines étapes de
l’installation. Les emplacements étant marqués,
retirez l’ensemble de fiche de la prise de fiche et
mettez-les de côté.
s. Soulevez la prise de fiche, le couvercle et les fils
vers l’avant hors du trou percé et laissez-les pendre
à l’écart. Prenez une perceuse avec une mèche de
1/8 po (3,17 mm), puis percez un avant-trou dans la
surface de montage, sur les emplacements marqués.
7
7q
7s
Ensemble
de fiche
Cordon
Emplacement
marqué
Emplacement
marqué
Couvercle
Prise de
fiche
Couvercle
Emplacement
marqué
Emplacement
marqué
AVIS : Assurez-vous que l’emplacement permet aussi
à la fiche d’être connectée et déconnectée et que la
bague de blocage peut être bien fixée lorsque la fiche
est utilisée.
