• Pince à dénuder
• Crayon ou outil de marquage
• Coupe-fil
• Règle
• Clé hexagonale de 3/32 po
(2,38 mm)
• Pistolet thermique
• Outil de marquage
• Perceuse
• Scie-cloche de 1 ¾ po (44,45 mm)
• Mèche de 1/8 po (3,17 mm)
• Tournevis cruciforme
Avant d’installer la fiche et la prise de votre moteur de pêche à la
traîne, veuillez tenir compte des éléments suivants :
1. La surface de montage doit être plane, et les dimensions ne
doivent pas être inférieures à 3 ¼ po (82,55 mm) de largeur
sur 2 ½ po (63,5 mm) de hauteur. Utilisez le couvercle
(article n° 2) pour vérifier le dégagement à l’emplacement de
montage souhaité.
OUTILS ET RESSOURCES NÉCESSAIRES
FACTEURS DE MONTAGE
AVERTISSEMENT
Assurez-vous que la source d’alimentation est débranchée ou,
si elle est commandée par un interrupteur, qu’elle est éteinte
avant de procéder à l’installation de la prise de fiche. Ne pas
supprimer l’alimentation des fils du bateau pourrait causer une
décharge électrique.
N’étamez pas les fils dans le cadre de cette installation. Des
fils étamés pourraient causer le desserrage de la connexion au
fil du temps et créer une mauvaise connexion. Des mauvaises
connexions pourraient causer un court-circuit ou un risque
extrême d’incendie. Suivez les instructions d’installation fournies
pour éviter une défaillance du produit et des blessures.
AVIS : Si vous n’êtes pas à l’aise de procéder à
l’installation, nous vous recommandons de faire
installer la fiche et la prise du moteur par un
installateur compétent en produits marins.

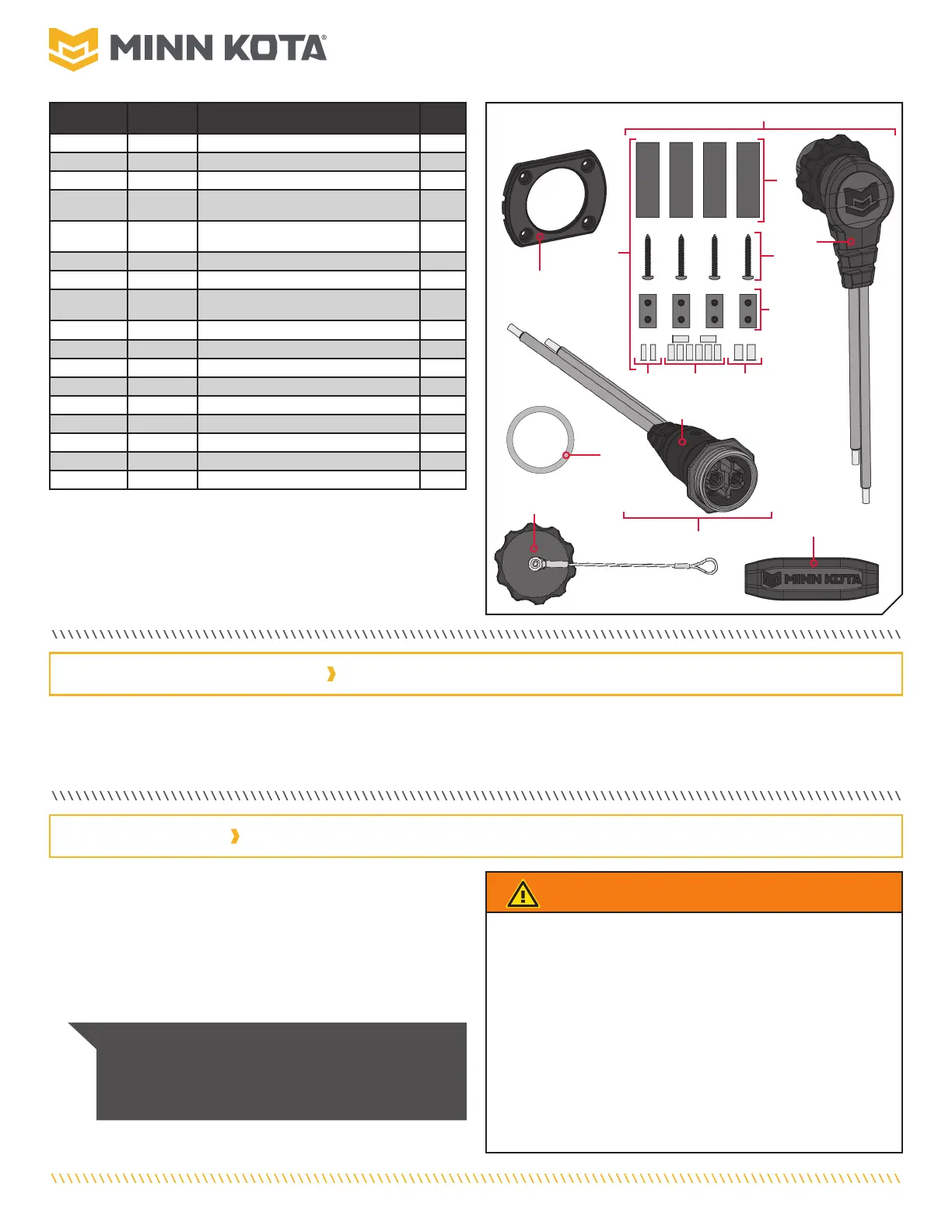

C
12
8
6
D
18 16 14
Article/
Ensemble
Nº de
pièce
Description Qté
A 2996707 PLUG ASSEMBLY 1
B 2996708 RECEPTACLE 1
C 2990214 COVER-DUST ASSEMBLY 1
F
Includes A & D
2776707 PLUG ASM, TROLLING MTR PLUG KIT 1
H
Includes B & D
2776708 RECEPTACLE ASM, TRL MTR PLUG 1
2 2376458 PLATE-FACE 1
4 2375425 COVER-SPLICE 1
D
Includes 6-18
2994938 BAG ASM, TROLLING MTR PLUG 1
6 2095400 SHRINK TUBE,16MM, 2", 4:1 4
8
✖
SCREW-#8-18X1-1/4 PPHSMS SS 4
10 2014800 ▲ BAG-ZPLCK (4X6) 4ML Clear 1
12
✖
SPLICER, 6-10 AWG, TIN PLTD 4
14 2372950 FERRULE,6 AWG,.47" TIN PLTD 2
16 2372951 FERRULE,8 AWG,.47" TIN PLTD 8
18 2372952 FERRULE,10 AWG,.47"TIN PLTD 2
20 2377117 ▲ INSTRUCTIONS, TRLL MTR PLUG 1
22 2374651 O-RING (INCLUDED IN ASSEMBLY B) 1
MKR-26
FICHE ET PRISE POUR MOTEUR
1865128
✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée
individuellement.
▲ Non visible sur le schéma des pièces.
A
F
H
4
2
22
