MELSEC System Q
Программируемые логические контроллеры
Руководство по установке модулей
аналого-цифровых преобразователей
Кат.№.: 212582 RUS, версия A ,11072008
Указания по безопасности
Только для квалифицированных специалистов
Данное руководство по установке адресовано исключительно квалифи
-
цированным специалистам, получившим соответсвующее образование и
знающим стандарты безопасности в области электротехники и техники
автоматизации. Проектировать, устанавливать, вводить в эксплуатацию,
обслуживать и проверять оборудование разрешается только квалифици
-
рованному специалисту, получившему соответсвующее образование.
Вмешательства в аппаратную часть и программное обеспечение нашей
продукции, не описанные в этом или иных руководствах, разрешены
только нашим специалистам.
Использование по назначению
Программируемые логические контроллеры (ПЛК) MELSEC System Q пред
-
назначены только для тех областей применения, которые описаны в этом
руководстве по установке или нижеуказанных руководствах. Обращайте
внимание на соблюдение общих условий эксплуатации, названных в руко-
водствах. Продукция разработана, изготовлена, проверена и описана в
документации с соблюдением норм безопасности. Неквалифицирован-
ные вмешательства в аппаратную часть или программное обеспечение ,
либо несоблюдение предупреждений, содержащихся в этом руководстве
или нанесенных на само оборудование, могут привести к серьезным трав-
мам или материальному ущербу. В сочетании с программируемыми кон-
троллерами MELSEC System Q разрешается использовать только
дополнительные или расширительные устройства, рекомендуемые ком-
панией Mitsubishi Electric. Любое иное использование, выходящие за
рамки сказанного, считается использованием не по назначению.
Предписания, относящиеся к безопасности
При проектировании, установке, вводе в эксплуатацию, техническом
обслуживании и проверке аппаратной части должны соблюдаться пред
-
писания по технике безопасности иохранетруда, относящиеся к специфи
-
ческому случаю применения.
В этом руководстве содержатся указания, важные для правильного и безо
-
пасного обращения с прибором. Особые указания встречающиеся в дан
-
ном руководстве имееют мледующие значение:
Дополнительная информация
Дополнительная информация об устройствах содержится в следующих
руководствах:
쎲
описание аппаратной части System Q
쎲
руководства длямодулей,описанныхвданномруководстве по установке
Эти руководства бесплатно предоставлены в ваше распоряжении в интер
-
нете (www.mitsubishi-automation.ru).
Если возникнут вопросы по установке, программированию и эксплуата
-
ции контроллеров MELSECSystemQ, обратитесь в вашерегиональное тор
-
говое представительство или к вашему региональному торговому
партнеру.

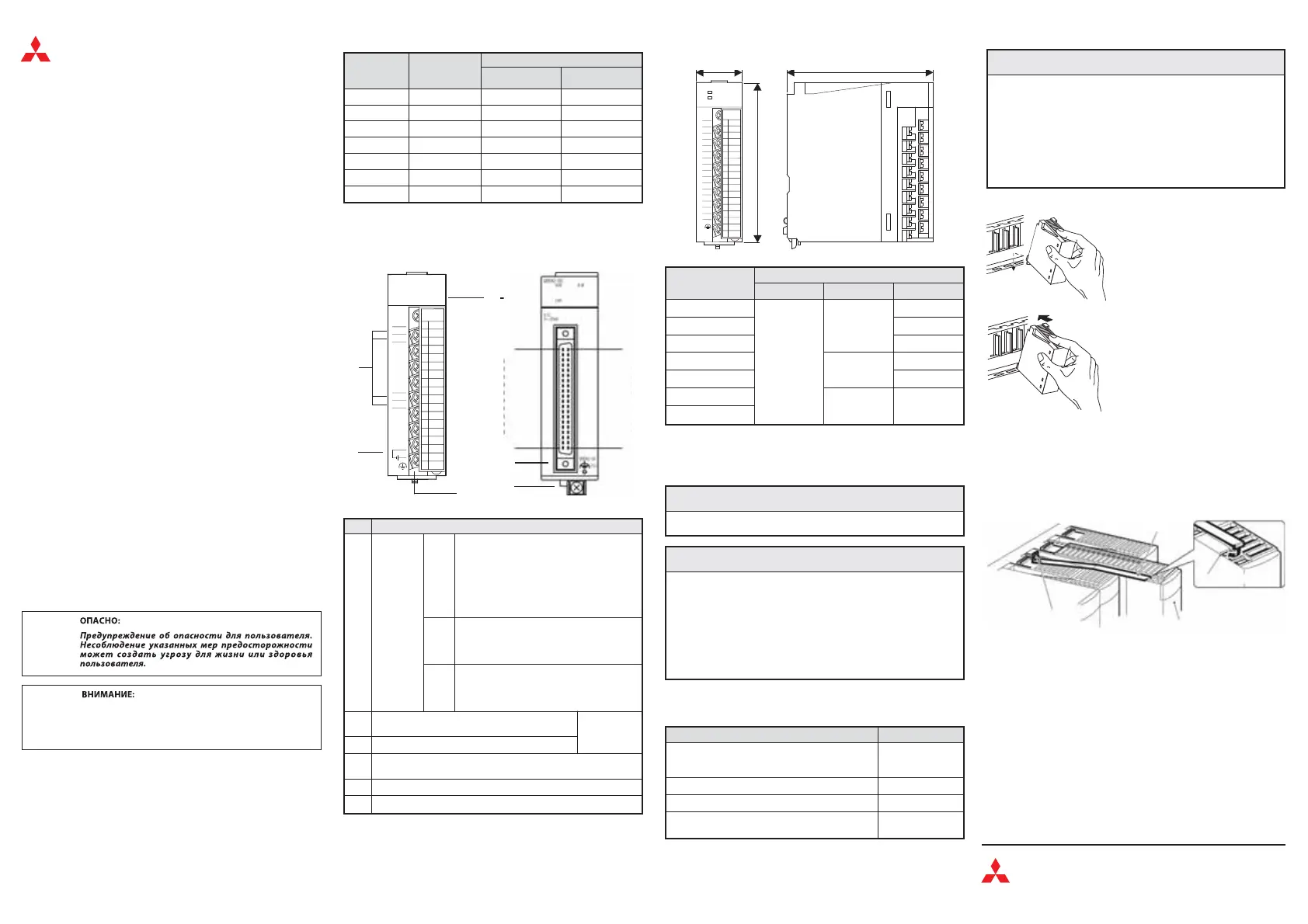

Обзор
Элементы управления
Размеры
* При подключении разъёма данный размер увеличивается на 47 мм.
Установка и выполнение электропроводки
Затяните винты модуля моментом, указанным в таблице. Недостаточная
затяжка винтов может стать причиной короткого замыкания, механичес
-
кого отказа или неисправности.
Установка модулей на базовом шасси
햴 Для всех модулей, кроме Q66AD-DG:
Закрепите модуль винтом (M3 x 12) при установке контроллера в
месте, где может быть вибрация. Крепежные винты в комплект моду-
лей не входят.
햴 Только для Q66AD-DG:
Установите скобу крепления модуля. Скобу следует вставить в 3-й
паз от лицевой стороны модуля Q66AD-DG. Затяните винт крепления
модуля указанным моментом.
Электропроводка
При выполнении наружной электропроводки соблюдайте следующие
правила.
쎲
Используйте отдельные провода для блока управления пер. тока и
внешних входных сигналов модулей аналоговых входов, чтобы
исключить помехи со стороны цепи пер. тока, вызванные скачками
напряжения и индукцией.
쎲
Питающую проводку следует прокладывать отдельно от проводки
сигналов управления и линий передачи данных. В противном случае
могут возникать помехи. Минимальное расстояние между этими
проводками: 100 мм.
쎲
Один конец управляющей проводки необходимо экранировать.
E
ВНИМАНИЕ
쎲
Эксплуатация оборудования разрешается только при усло
-
виях, указанных в описании System Q. Не допускается возде
-
йствие на оборудование пыли, масляного тумана, едких или
легковоспламенимых газов, сильной вибрации и ударов, высо
-
ких температур, конденсации или влажности.
쎲
При монтаже оборудования исключите попадание в модуль
металлических частиц и обрывков проводов, которые могут
вызвать короткое замыкание. На время монтажа закройте
вентиляционные прорези прилагаемой крышкой. По
завершении монтажа модуля снимите данную крышку, иначе
при работе может произойти перегрев контроллера.
P
E
Предупреждение об опасности для оборудования.
Несоблюдение указанных мер предосторожности
может привести к серьезным повреждениям обору
-
дования или иного имущества.
P
ОПАСНО
쎲
Перед монтажом и выполнением электропроводки отклю
-
чите все фазы питания ПЛК и прочее внешнее питание.
MITSUBISHI
ELECTRIC
FACTORY AUTOMATION
Mitsubishi Electric Europe B.V. /// FA - European Business Group ///
Germany /// Tel.: +49(0)2102-4860 /// Fax: +49(0)2102-486112 ///
www.mitsubishi-automation.com
4~20mA
Q62AD-DGH
CHK-
CH1
I/CHK+
P
CHK-
CH2
I/CHK+
P
ALM
ERR
RUN
15
16
17
18
14
13
12
11
10
9
8
7
6
5
4
3
2
1
(FG)
IN
24VDC
Модули с клеммной колодкой
Модули с 40-контактным разъёмом
№ контакта
A1 B1
B20
№ контакта
A20
№Описание
Светодиод
индикации
состояния
RUN
Показывает рабочее состояние модуля
ВКЛ: Нормальный режим работы
Мигание: Режим настройки смещения/
усиления
ВЫКЛ: – питание 5 В отключено
– ошибка таймера самодиагностики
– состояние разрешения измене-
ния модуля при работе
ERR.
Показывает состояние ошибки модуля
ВКЛ: Ошибка (АЦП продолжается)
Мигание: Ошибка (АЦП прекращается)
ВЫКЛ: Нормальный режим работы
ALM
Показывает состояние тревоги
ВКЛ: Возникло тревожное состояние
Мигание: Ошибка входного сигнала
ВЫКЛ: Нормальный режим работы
Контрольные клеммы для аналогового
входного тока
только для
Q62AD-DGH
Клемма внешнего питания
쐏
40-контактный разъём (розетка) для подключения входных
сигналов
쐄
Клеммная колодка для подключения входных сигналов
쐂
Клемма заземления шасси FG (только для Q66AD-DG)
I+
(FG)
C
H
4
C
H
1
C
H
2
C
H
3
AVD
0~±10V
0~±20mA
15
16
17
18
14
13
12
11
10
9
8
7
6
5
4
3
2
1
A.G.
V+
I+
V+
I+
V+
I+
V+
SLD
V-
SLD
V-
SLD
V-
SLD
V-
Q64AD
RUN
ERROR
a
b
c
Модуль
Размеры [мм]
abc
Q62AD-DGH
27,4
98
112
Q64AD 90
Q64AD-GH 112
Q66AD-DG
102
130*
Q68AD-G 90*
Q68ADV
98 90
Q68ADI
Модуль
Кол-во
аналоговых
входов
Диапазоны аналоговых входов
Напряжение Ток
Q62AD-DGH 2 —
от 4 до 20 мА пост.
Q64AD 4
от -10 до +10 В пост. от 0 до 20 мА пост.
Q64AD-GH 4
от -10 до +10 В пост. от 0 до 20 мА пост.
Q66-AD-DG 6 —
от 0 до 20 мА пост.
Q68AD-G 8
от -10 до +10 В пост. от 0 до 20 мА пост.
Q68ADV 8
от -10 до +10 В пост.
—
Q68ADI 8 —
от 0 до 20 мА пост.
Винт Момент затяжки
Винт крепления модуля (M3, требуется для
Q66AD-DG, может использоваться для других
модулей)
от 0,36 до 0,48 Нм
Винты клеммной колодки (M3) от 0,42 до 0,58 Нм
Винты крепления клеммной колодки (M3,5) от 0,66 до 0,89 Нм
Винт клеммы заземления шасси FG
(только для Q66AD-DG)
от 0,42 до 0,58 Нм
E
ВНИМАНИЕ
쎲
Не допускайте падения модуля и воздействия на него сильных
ударов.
쎲
Не вскрывайте и не модифицируйте модуль. Это может при
-
вести к отказу, неисправности, травме или пожару.
쎲
Следите за тем, чтобы модуль правильно располагался на
направляющем выступе базового шасси, иначе можно погнуть
штырьки контактов в разъёме модуля.
쎲
Не касайтесь токопроводящих частей и электронных компо
-
нентов модулей. Это может привести к неисправностям или
повреждению модулей.
햲
Отключив напряжение питания,
вставьте нижний выступ модуля в
направляющее отверстие на базовом
шасси.
햳
Затем плотно прижмите модуль к базо
-
вому шасси и убедитесь, что он вошел до
конца.
Винт крепления модуля
Q66AD-DG
Скоба крепления модуля
3-й паз
