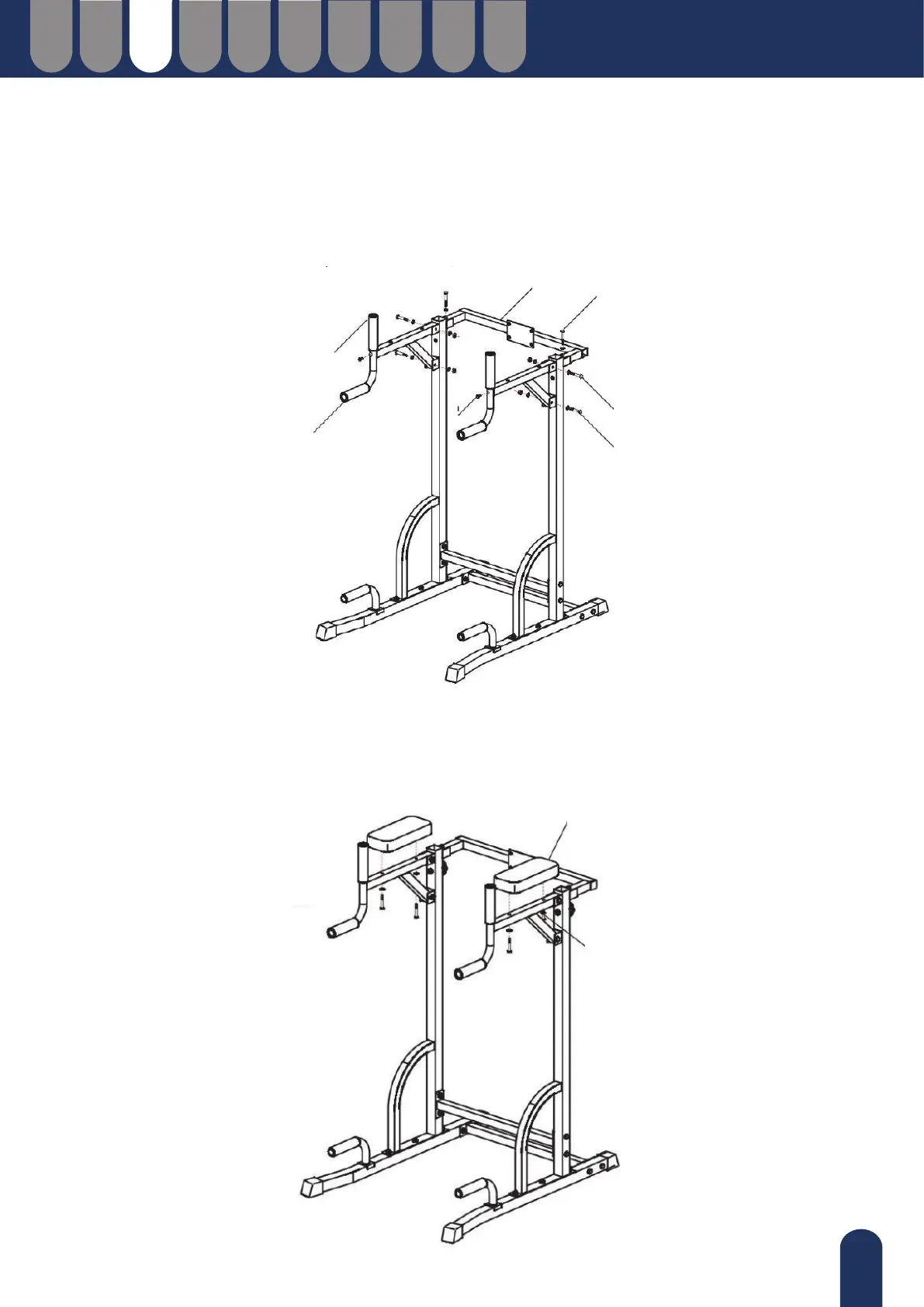

Étape 3.
Connecter les pièces d’immersion (E) et les tubes principaux (B) avec les 4 jeux de vis de la combinaison (f)
- Vis (M8*45) + Rondelle (M8) + Ecrou (M8). Connecter les tubes de la poignée (I) et les pièces d’immersion
(E) avec la vis (m) (M6*10) qui se trouve dans la pièce d’immersion (E). Enn, connecter le tube arrière (F) et
le tube principal (B) avec les 2 jeux de vis de la combinaison (e) - Vis (M8*40) + Rondelle (M8).
Étape 4.
Relier le coussin du bras (K) à la pièce d’immersion (E) avec les 4 jeux de vis de la combinaison (g) - Vis
(M8*45) + Rondelle (M8).
E
I
F
e
f
f
K
g
m
