3. FASI DI MONTAGGIO

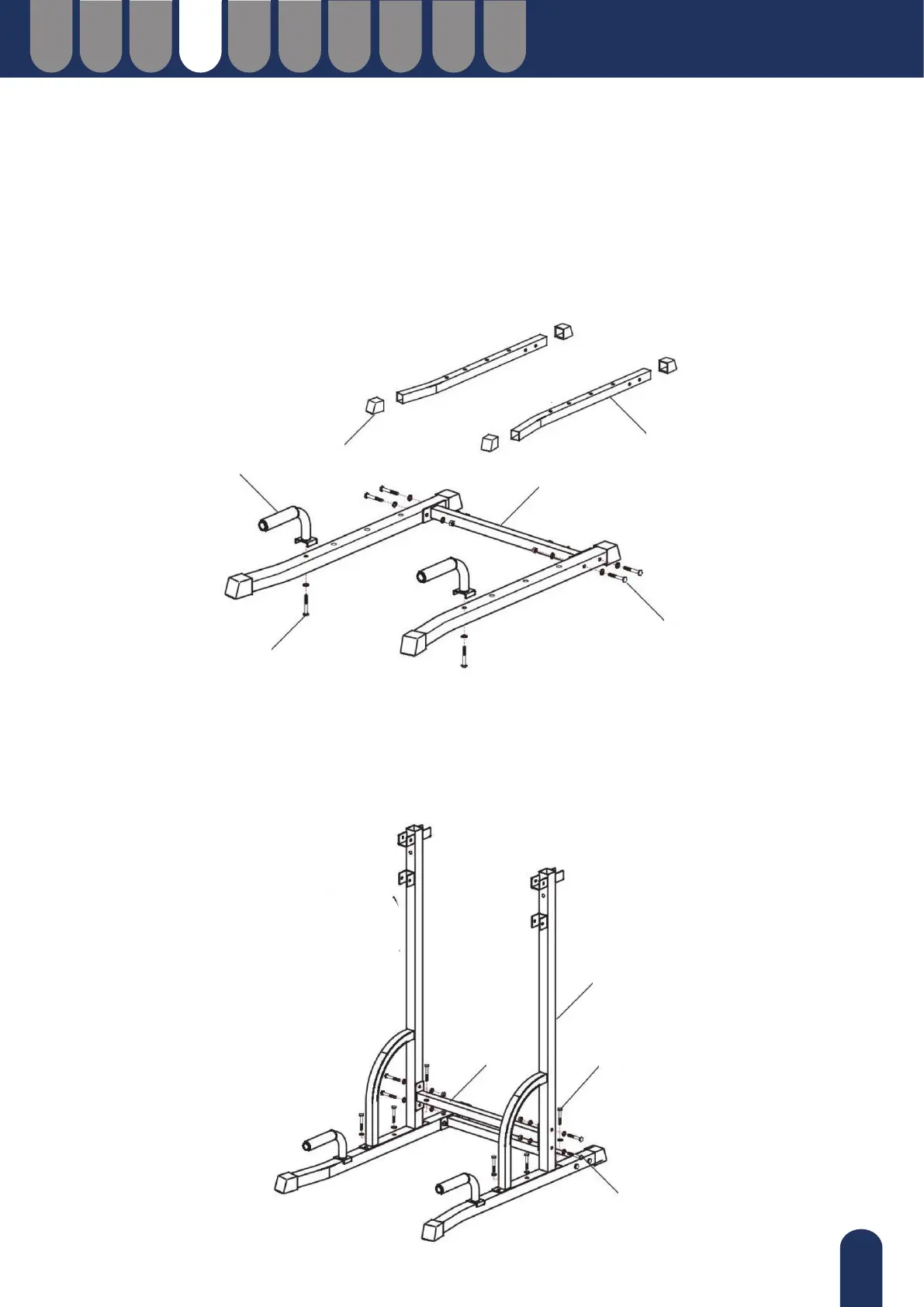

Fase 1.
Montare i due pezzi del tubo del piede (A) con la copertura del tubo (L). Collegare entrambi i tubi dei
piedi con il tubo di collegamento (C) e con 4 set di viti della combinazione (h) indicata nella tabella - Vite
(M8+55) + Rondella (M8) + Dado (M8). Inserire entrambe le impugnature a L (D) con i 2 set di viti della
combinazione (k) indicata nella tabella - Vite (M10+55) + Rondella (M10) nei tubi dei piedi (A).
Fase 2.
Collegare i tubi principali (B) ai tubi dei piedi (A) con 6 serie di viti combinate (j) - Vite (M10*45) + Rondella
(M10). Collegare quindi il tubo principale (B) e il tubo di collegamento (C) con 4 set di viti combinate (h) -
Vite (M8*55) + Rondella (M8) + Dado (M8).
L
D
A
h
C
k
C
B
j
h
