3. MONTERINGSSTEG

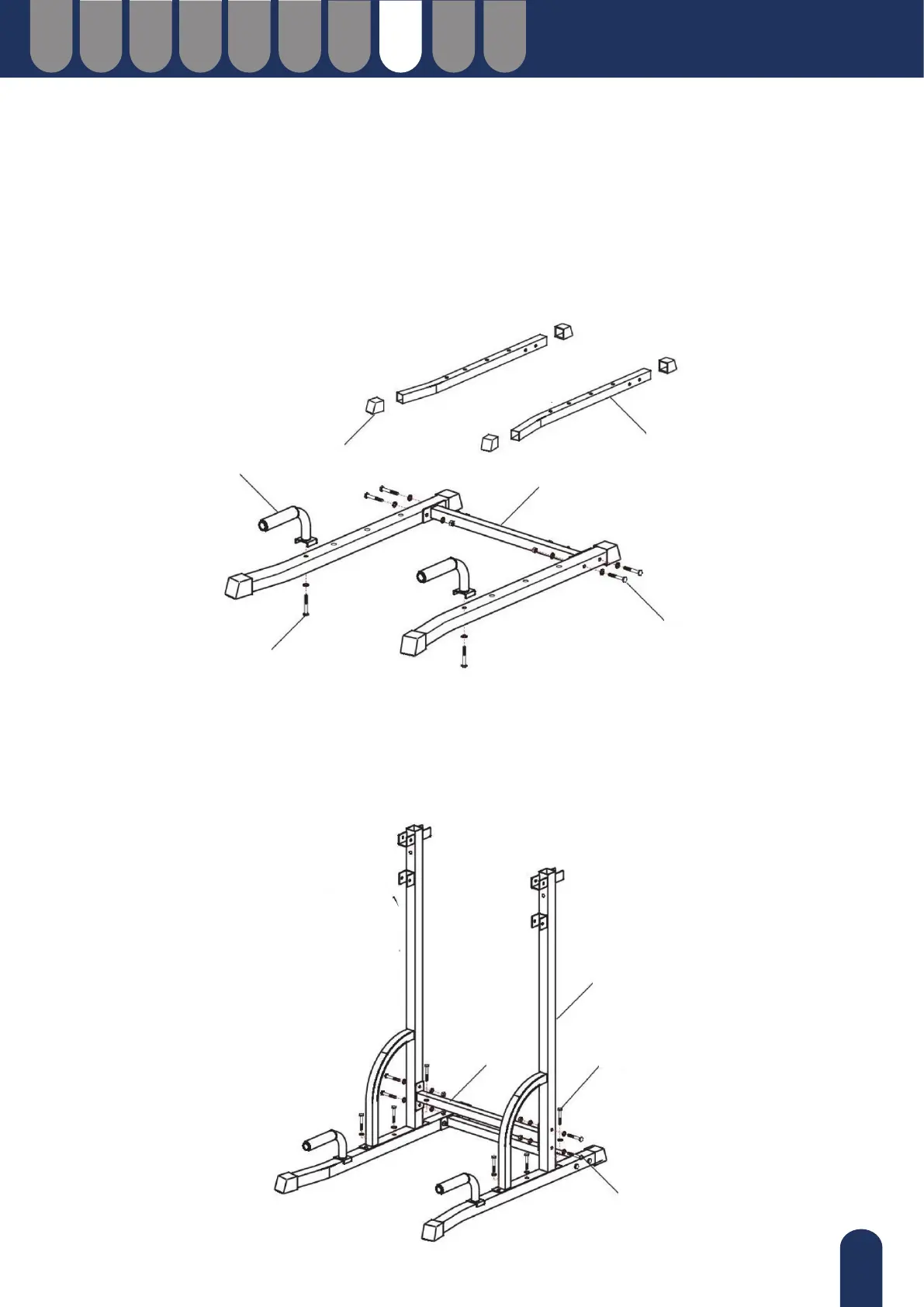

Steg 1.
Montera de två delarna av fotröret (A) med rörlocket (L). Anslut båda fotrören med anslutningsröret (C)
och med 4 uppsättningar skruvar av kombinationen (h) som visas i tabellen - Skruv (M8+55) + Bricka (M8)
+ Mutter (M8). Montera båda L-handtagen (D) med de 2 uppsättningarna skruvar i kombinationen (k) som
anges i tabellen - Skruv (M10+55) + Bricka (M10) i fotrören (A).
Steg 2.
Anslut huvudrören (B) till fotrören (A) med 6 uppsättningar kombinationsskruvar (j) - Skruv (M10*45) + Bricka
(M10). Anslut sedan huvudröret (B) och anslutningsröret (C) med 4 uppsättningar kombinationsskruvar
(h) - Skruv (M8*55) + bricka (M8) + mutter (M8).
L
D
A
h
C
k
C
B
j
h
