3. MONTERINGSTRIN

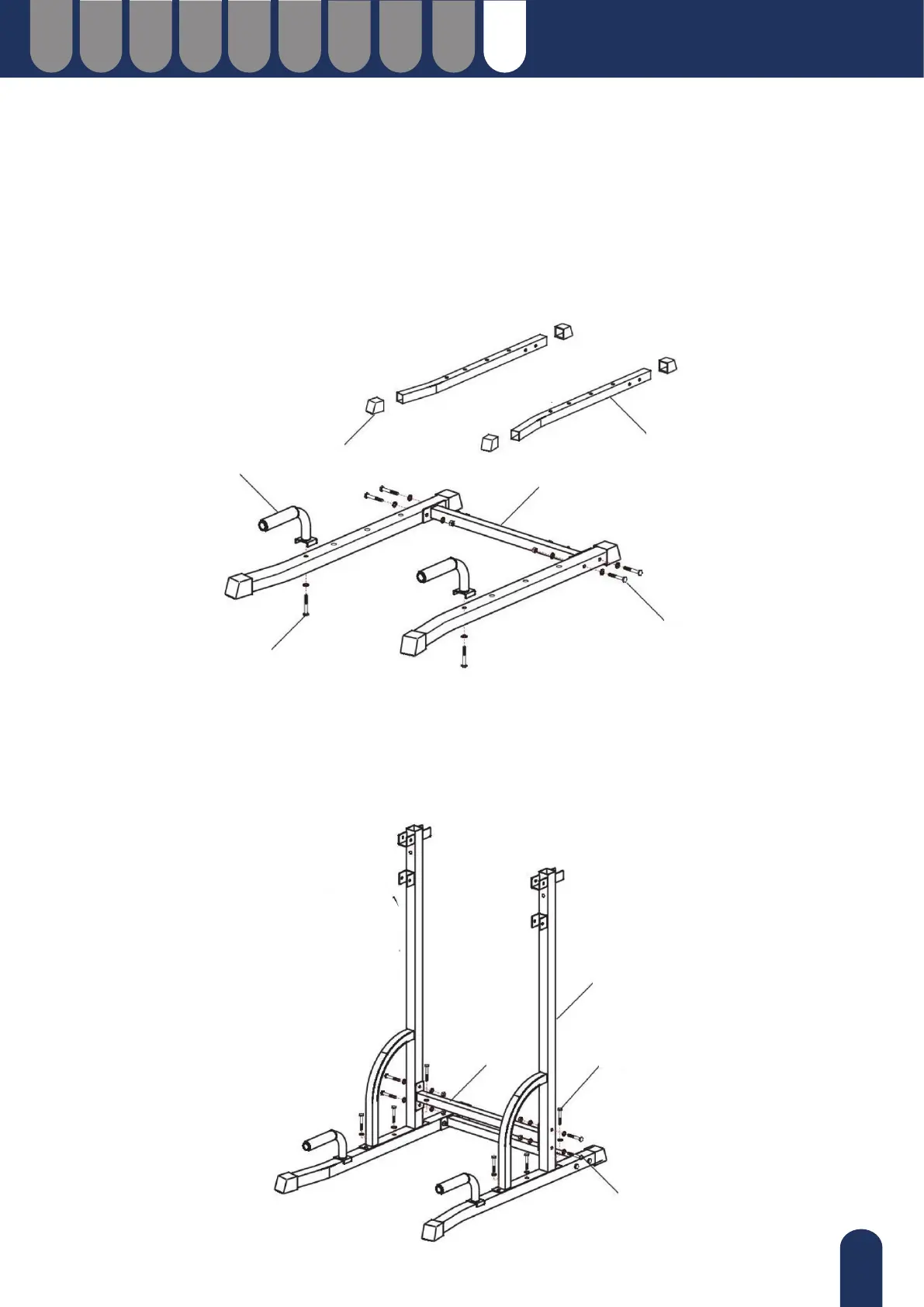

Trin 1.
Monter de to stykker af fodrøret (A) med rørdækslet (L). Forbind begge fodrør med forbindelsesrøret (C) og
med 4 sæt skruer af kombinationen (h) vist i tabellen - Skrue (M8+55) + Skive (M8) + Møtrik (M8). Monter
begge L-håndtag (D) med de 2 sæt skruer i kombinationen (k) vist i tabellen - Skrue (M10+55) + Skive
(M10) i fodrørene (A).
Trin 2.
Forbind hovedrørene (B) til fodrørene (A) med 6 sæt kombinationsskruer (j) - Skrue (M10*45) + Skive
(M10). Forbind derefter hovedrøret (B) og forbindelsesrøret (C) med 4 sæt kombinationsskruer (h) - Skrue
(M8*55) + Skive (M8) + Møtrik (M8).
L
D
A
h
C
k
C
B
j
h
