Bahasa Indonesia 3

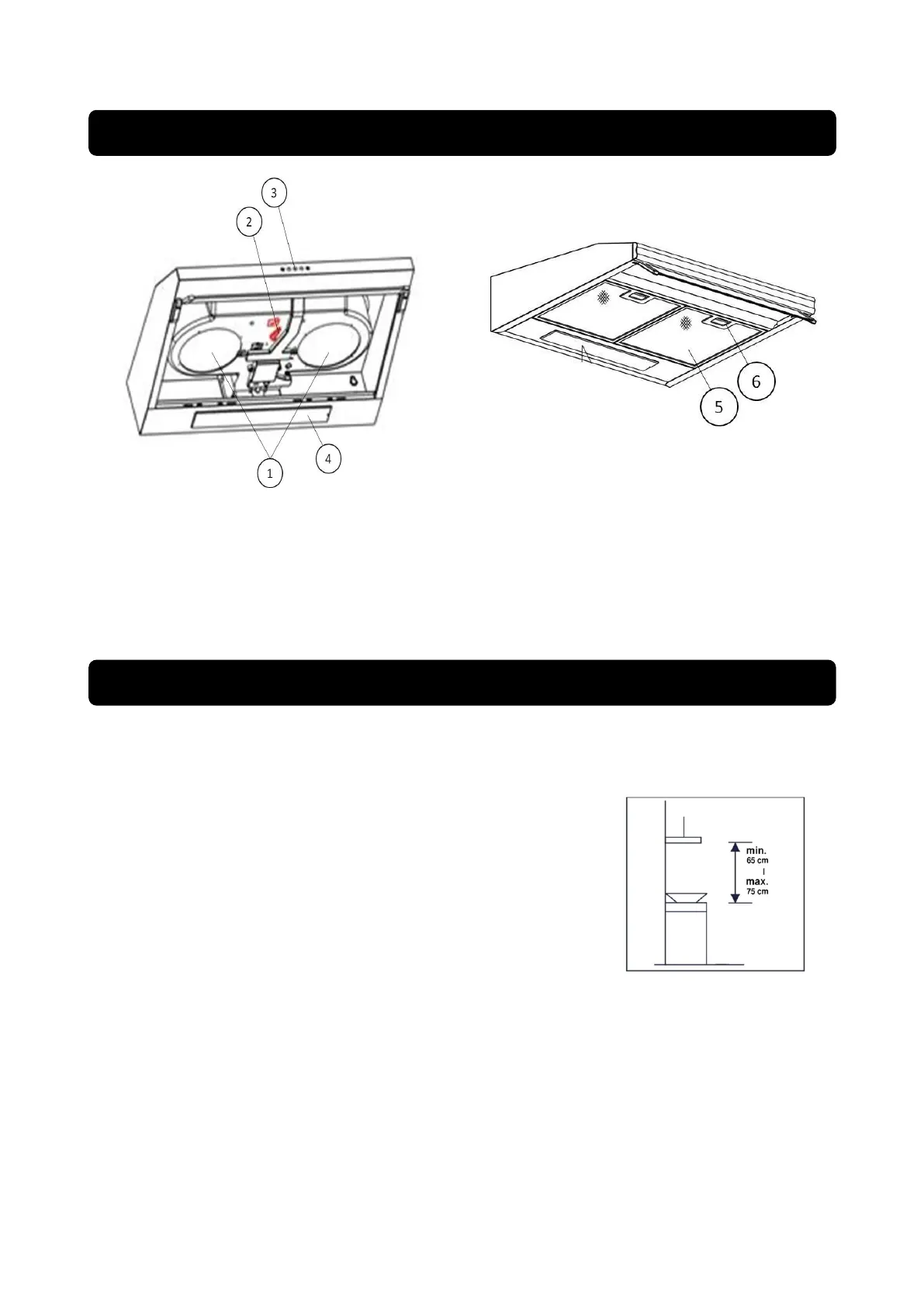

1
Karbon Filter
2
Knob pengatur arah aliran udara
3
Panel Kontrol
4
Lampu
5
Filter aluminium / filter metal
6
Pengait filter
Tudung hisap (hood) merupakan peralatan yang berfungsi sebagai penghisap asap serta aroma masakan
yang timbul ketika sedang memasak. Dengan adanya tudung hisap (hood), dapur Anda akan terbebas dari
partikel-partikel minyak yang dapat menimbulkan aroma tidak enak.
1. Periksa kekuatan dinding yang akan dipasang tudung hisap (hood).
Pastikan dinding tersebut dapat menahan berat/beban dari tudung
hisap (hood).
2. Pemasangan tudung hisap (hood) sebaiknya berada tepat di atas
kompor dengan jarak ketinggian minimal 65 cm dan maksimal 75
cm dari permukaan kompor.
MEMASANG TUDUNG HISAP (HOOD) PADA DINDING
Tudung hisap (hood) harus dipasang tegak lurus untuk menghindari minyak mengalir ke satu sisi dan
menetes keluar dari tudung hisap (hood).
PERSIAPAN SEBELUM MEMASANG TUDUNG HISAP (HOOD)
1. Keluarkan tudung hisap (hood) dari kemasannya lalu letakkan pada tempat yang rata (misalnya meja).
2. Buka grid dengan cara menggeser pengunci filter (6) lalu tarik. Keluarkan perlengkapannya berupa
Spigot/Flange (penyambung pipa) dan penutup lubang dari plastik.
PEMASANGAN TUDUNG HISAP (HOOD)
Tudung hisap (hood) dapat dipasang pada dinding beton (tembok) atau pada bagian bawah dinding lemari
kitchen set.
Bagian 1 : Nama-nama Bagian
Bagian 2 : Instalasi
