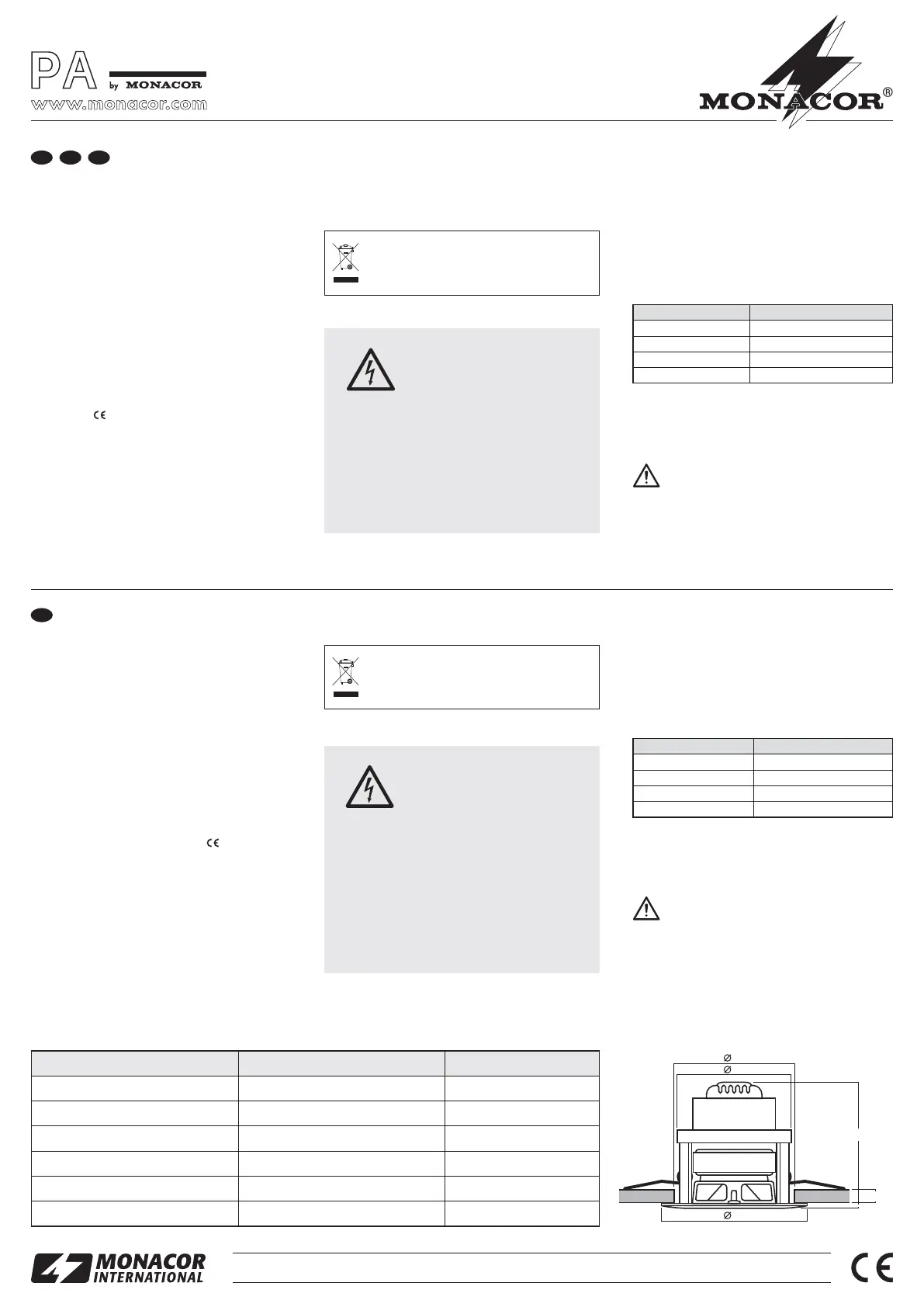

Haut-parleur
Public Adress de plafond
Veuillez lire la présente notice avec attention avant
lʼinstallation et conservez-la pour pouvoir vous y
reporter ultérieurement.
1 Possibilités dʼutilisation
Ce haut-parleur encastré de plafond est spéciale-
ment conçu pour une utilisation dans des installa-
tions de sonorisation fonctionnant en ligne 100 V. Il
peut être monté dans des plafonds dʼépaisseur de
2 à 10 mm. Les ressorts de montage permettent
une installation rapide et simple.
2 Conseils importants dʼutilisation
Le haut-parleur répond à toutes les directives
nécessaires de lʼUnion européenne et porte donc
le symbole .
G
Le haut-parleur nʼest conçu que pour une utilisa-
tion en intérieur. Protégez-le des éclaboussures,
de tout type de projections dʼeau, dʼune humidité
élevée de lʼair et de la chaleur (température
ambiante admissible 0 – 40 °C).
G
Pour le nettoyage, utilisez uniquement un chiffon
sec et doux, en aucun cas de produits chimiques
ou dʼeau.
G
Nous déclinons toute responsabilité en cas de
dommages matériels ou corporels résultants si le
haut-parleur est utilisé dans un but autre que
celui pour lequel il a été conçu, sʼil nʼest pas cor-
rectement installé, branché ou sʼil y a surcharge ;
en outre, la garantie deviendrait caduque.
3 Installation
1) Avant dʼinstaller le haut-parleur, éteignez com-
plètement lʼinstallation Public Adress pour que
AVERTISSEMENT Pendant le fonctionnement, une
tension de contact dangereuse
jusquʼà 100 V est présente au
câble haut-parleur de lʼamplifca-
teur. Seul un personnel qualifié
peut effectuer lʼinstallation.
Isolez impérativement les connexions non utili-
sées du transformateur, une tension dangereuse
est présente à ces contacts.
Faites attention à la charge de lʼamplificateur PA
par les haut-parleurs. Une surcharge peut en-
dommager lʼamplificateur. La somme des puis-
sances de lʼensemble des haut-parleurs reliés ne
doit pas dépasser la puissance de lʼamplificateur.
Lorsque le haut-parleur est définitivement
retiré du service, vous devez la déposer
dans une usine de recyclage adaptée pour
contribuer à son élimination non polluante.
le câble haut-parleur de lʼamplificateur Public
Adress ne soit pas porteur de tension !
2) Faites une découpe dans le plafond dʼun dia-
mètre de 73 mm ; la profondeur de montage doit
être de 75 mm.
3) Reliez le haut-parleur via son transformateur à
lʼamplificateur : reliez le conducteur noir et un
des autres conducteurs de couleur correspon-
dant à la puissance nominale voulue (volume),
au câble haut-parleur :
Si vous branchez plusieurs haut-parleurs, veuil-
lez à ce quʼils aient toutes la même polarité
(p. ex. conducteur noir = branchement moins).
4) Pliez les ressorts de montage vers le haut et
maintenez-les dans cette position.
ATTENTION ! Risque de blessure ! Main-
tenez bien les ressorts étirés.
5) Placez le haut-parleur avec les ressorts mainte-
nus en position dans le trou de montage et faites-
le glisser avec précaution dans le trou jusquʼà ce
quʼil sʼencastre parfaitement dans le plafond.
Tout droit de modification réservé.
couleur conducteur puissance nominale
noir branchement commun
jaune 1,5 W
orange 3W
marron 6W
EDL-22/WS Bestell-Nr. 16.2770
Diffusore PA da soffitto
Vi preghiamo di leggere attentamente le presenti
istruzioni prima dellʼinstallazione e di conservarle
per un uso futuro.
1 Possibilità dʼimpiego
Questo diffusore da soffitto è stato realizzato spe-
cialmente per lʼimpiego in impianti PA di sonoriz -
zazione che lavorano con uscita audio 100 V.
Può essere montato in soffitti dello spessore di
2 – 10 mm. Grazie alle molle di montaggio, la siste-
mazione è veloce e semplice.
2 Avvertenze importanti per lʼuso
Il diffusore è conforme a tutte le direttive richieste
dellʼUE e pertanto porta la sigla .
G
Usare il diffusore solo allʼinterno di locali. Pro-
teggerlo dallʼacqua gocciolante e dagli spruzzi
dʼacqua, da alta umidità dellʼaria e dal calore
(temperatura dʼimpiego ammessa fra 0 e 40 °C).
G
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso prodotti
chimici o acqua.
G
Nel caso dʼuso improprio, di montaggio non a
regola dʼarte, di collegamento sbagliato o di
sovraccarico del diffusore, non si assume nes-
suna responsabilità per eventuali danni conse-
quenziali a persone o a cose e non si assume
nessuna garanzia per il diffusore.
3 Installazione
1) Prima dellʼinstallazione del diffusore, spegnere
completamente lʼimpianto PA in modo che le
linee audio di 100 V siano senza tensione!
AVVERTIMENTO Durante il funzionamento, nei
cavi per altoparlanti dellʼamplifi-
catore è presente una tensione
fino a 100 V, pericolosa in caso di
contatto. Lʼinstallazione deve es-
sere eseguita solo da personale
specializzato.
Isolare assolutamente i conduttori liberi del tra-
sformatore ai quali è presente una tensione peri-
colosa per il contatto.
Tener presente anche il carico dellʼamplificatore
PA da parte degli altoparlanti. Un sovraccarico
può danneggiare lʼamplificatore! La somma delle
potenze di tutti gli altoparlanti collegati non deve
superare la potenza dellʼamplificatore.
Se si desidera eliminare il diffusore defini-
tivamente, consegnarlo per lo smalti-
mento ad unʼistituzione locale per il rici-
claggio.
2) Applicare nel soffitto unʼapertura del diametro di
73 mm per il montaggio. È richiesta una profon-
dità di montaggio di 75 mm.
3) Collegare il diffusore con lʼamplificatore tramite
il suo trasformatore: collegare il conduttore nero
e uno dei conduttori colorati che corrisponde
alla potenza nominale (volume) desiderata con
il cavo del diffusore.
Collegando più altoparlanti, fare attenzione che
tutti presentino la stessa polarità (p. es. condut-
tore nero = polo negativo).
4) Piegare le molle in alto e tenerle ferme.
ATTENZIONE Pericolo di farsi del male!
Tenere ben ferme le molle tese!
5) Inserire il diffusore con le molle tese nellʼaper-
tura di montaggio e farlo entrare delicatamente
finché è a filo con il soffitto.
Con riserva di modifiche tecniche.
Colore del conduttore Potenza nominale
nero contatto comune
giallo 1,5 W
arancione 3W
marrone 6W
