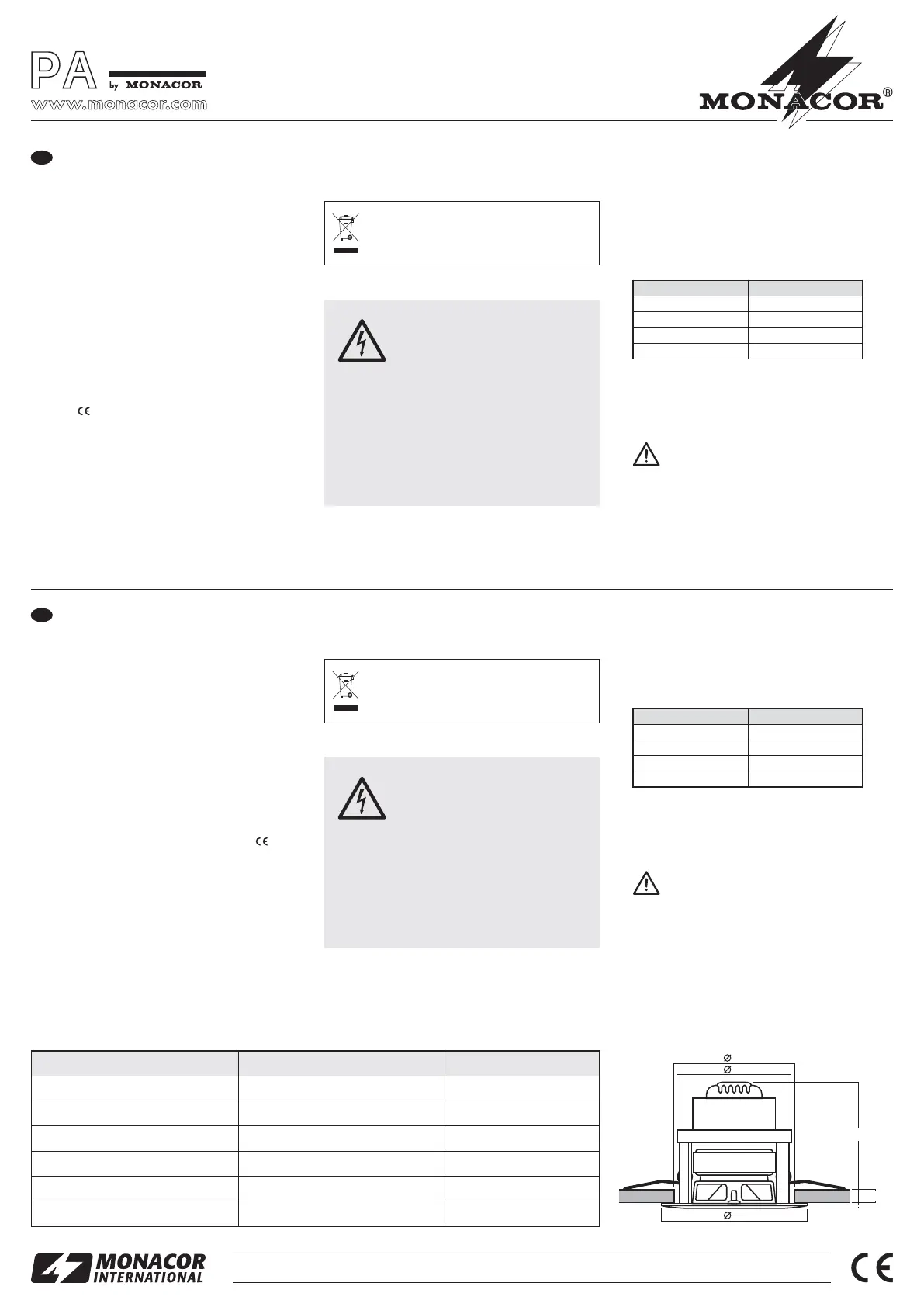

Altavoz de Techo para Megafonía
Lea atentamente estas instrucciones de funciona-
miento antes de la instalación y guárdelas para
posteriores usos.
1 Aplicaciones
Este altavoz para montaje empotrado en techo está
diseñado especialmente para aplicaciones de 100 V
en sistemas de megafonía. Está diseñado para ins-
talarse en techos con un grosor de 2 a 10 mm. Las
pinzas con resorte permiten una instalación rápida
y fácil.
2 Notas Importantes
El altavoz cumple con todas las directivas requeri-
das por la UE y por lo tanto está marcado con el
símbolo .
G
El altavoz está adecuado para utilizarlo sólo en
interiores. Proteja el aparato de goteos y salpi-
caduras, elevada humedad del aire y calor (tem-
peratura ambiente admisible: 0 – 40 °C).
G
Utilice sólo un paño suave y seco para la limpieza;
no utilice nunca ni agua ni productos químicos.
G
No podrá reclamarse garantía o responsabilidad
alguna por cualquier daño personal o material
producido si se utiliza el altavoz para fines dife-
rentes a los originalmente concebidos, si no se
conecta o se instala correctamente, o si se
sobrecarga.
3 Instalación
1) Antes de instalar el altavoz, desconecte el sis-
tema de megafonía completamente de modo
que el cable de altavoz del amplificador de
megafonía no contenga ningún voltaje.
ADVERTENCIA Durante el funcionamiento, existe
el peligro de contacto con un vol-
taje de hasta 100 V en el cable de
altavoz. La instalación tiene que
llevarse a cabo sólo por el personal
cualificado.
Aísle siempre las conexiones del transformador
que no se utilicen. ¡Voltaje peligroso!
Preste atención la carga de los altavoces en el
amplificador. ¡Una sobrecarga puede dañar el
amplificador! La potencia total de todos los alta-
voces conectados no puede sobrepasar la poten-
cia del amplificador.
Si va a poner el altavoz fuera de servicio
definitivamente, llévelo a la planta de reci-
claje más cercana para que su eliminación
no sea perjudicial para el medioambiente.
2) Haga un agujero de montaje en el techo con un
diámetro de 73 mm. La profundidad de instala-
ción tiene que ser de 75 mm.
3) Conecte el altavoz al amplificador mediante su
transformador: Conecte el conductor negro y
uno de los otros conductores coloreados que
corresponda con el nivel de potencia de salida
deseado (volumen) al cable de altavoz.
Cuando conecte varios altavoces, asegúrese de
que todos los altavoces tienen la misma polari-
dad (p. ej. conductor negro = polo negativo).
4) Doble las pinzas con resorte hacia arriba y man-
téngalas en esa posición.
¡ATENCIÓN! ¡Riesgo de heridas!
¡Mantenga con firmeza las pinzas con
resorte en su lugar!
5) Inserte el altavoz con las pinzas con resorte
sujetas en su lugar en el corte de montaje. Des-
lice con cuidado el altavoz en el corte hasta que
quede empotrado en el techo.
Sujeto a modificaciones técnicas.
Color de conductor Potencia de salida
Negro Conexión común
Amarillo 1,5 W
Naranja 3W
Marrón 6W
EDL-22/WS Bestell-Nr. 16.2770
Głośnik sufitowy PA
Przed rozpoczęciem instalacji proszę dokładnie
zapoznać się z niniejszą instrukcją i zachować ją
do wglądu.
1 Zastosowanie
Niniejszy głośnik sufitowy przeznaczony jest do
pracy w systemach PA w technice 100 V. Przysto-
sowany jest do montażu w sufitach o grubości
2 – 10 mm. Dzięki sprężynowym zaczepom montaż
głośnika jest bardzo łatwy.
2 Środki bezpieczeństwa
Głośnik spełnia wszystkie wymagania norm UE
dzięki temu został oznaczony symbolem .
G
Głośnik przeznaczony jest tylko do zastosowań
wewnętrznych. Należy chronić go przez wodą,
dużą wilgotnością oraz wysokimi temperaturami
(dopuszczalny zakres 0 – 40 °C)
G
Do czyszczenia należy używać suchej i miękkiej
ściereczki, nie używać wody ani środków che-
micznych.
G
Producent i dostawca nie ponoszą odpowie-
dzialności za powstałe szkody: uszkodzenia
sprzętu bądź obrażenia użytkownika, jeżeli głoś-
nik był używany niezgodnie z przeznaczeniem,
niepoprawnie zainstalowany, podłączony lub
przeciążony.
3 Montaż
1) Przed przystąpieniem do podłączania głośni-
ków należy odłączyć zasilanie całego systemu
PA, aby kabel głośnikowy nie znajdował się pod
napięciem!
UWAGA W czasie pracy, na złączach wystę-
puje niebezpieczne wysokie napię-
cie 100 V. Instalacja powinna być
wykonywana wyłącznie przez prze-
szkolony personel!
Należy zawsze zaizolować niewykorzystane
połączenia transformatora!
Należy zwrócić uwagę na obciążenie wzmacnia-
cza przez głośniki. Przeciążenie wzmacniacza
spowoduje jego uszkodzenie! Sumaryczna moc
głośników nie może przekraczać mocy wzmac-
niacza.
Jeśli głośnik nie będzie już więcej uży-
wany, wskazane jest przekazanie go do
miejsca utylizacji odpadów, aby został
zniszczony bez szkody dla środowiska.
2) Wyciąć w suficie otwór o średnicy 73 mm. Wyma-
gana głębokość montażowa wynosi 75 mm.
3) Podłączyć głośnik do wzmacniacza poprzez
jego transformator: wykorzystać czarną żyłę
oraz jedną z pozostałych, w zależności od żąda-
nej mocy (głośności) głośnika.
Przy podłączaniu kilku głośników, należy zwró-
cić uwagę, aby wszystkie głośniki miały jedna-
kową polaryzację (np. czarna żyła = ujemny bie-
gun).
4) Odchylić zaczepy montażowe do góry.
UWAGA Uważać na palce! Naciąg sprę-
żyn jest silny!
5) Wsunąć głośnik w otwór w suficie. Po wsunięciu
głośnika, zaczepy sprężynowe zostaną zwol-
nione mocując głośnik w suficie.
Z zastrzeżeniem możliwości zmian.
Kolor żyły Moc
czarna wspólne podłączenie
żółta 1,5 W
pomarańczowa 3W
brązowa 6W
