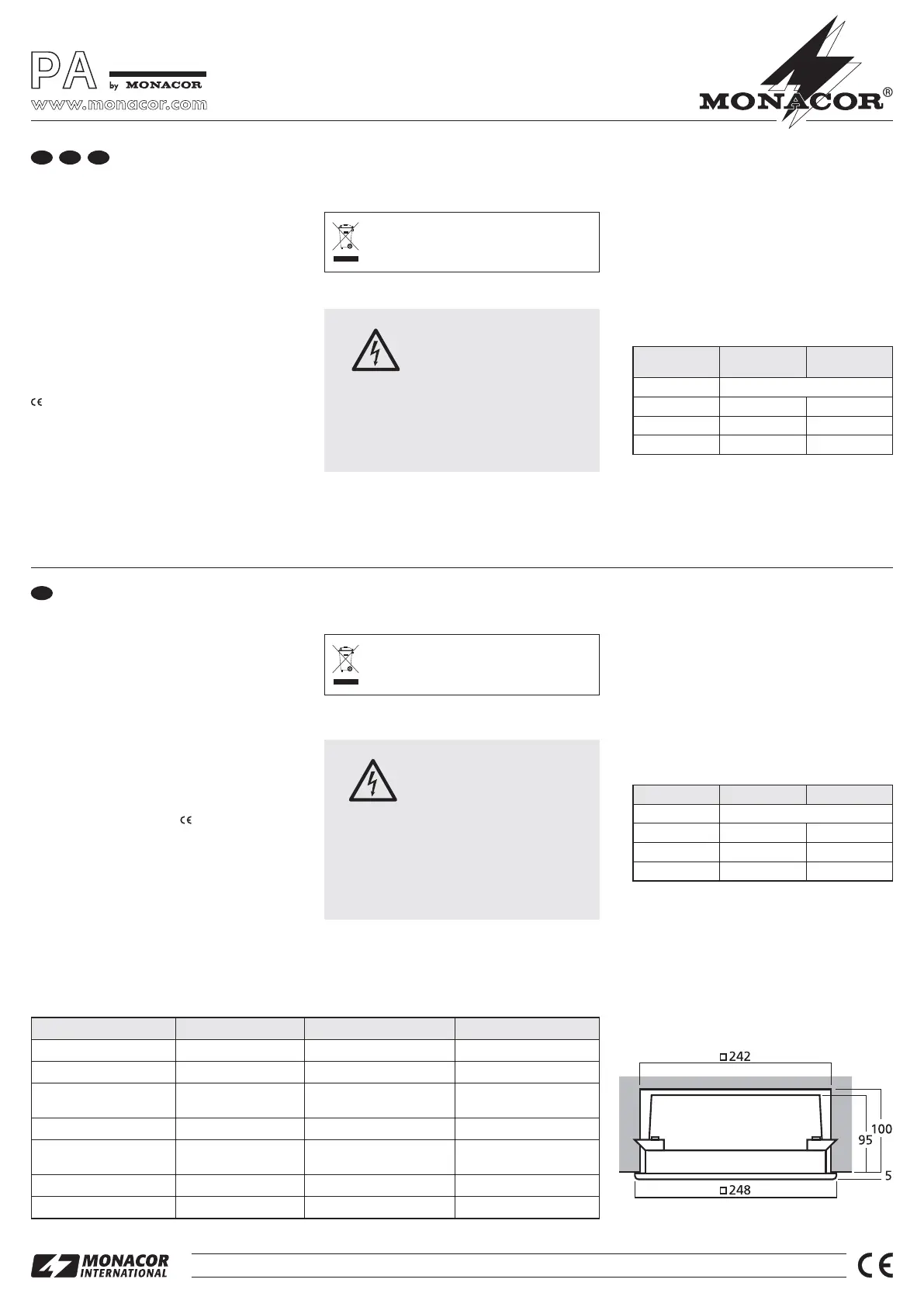

Haut-parleur Public Adress
mural et de plafond
Veuillez lire la présente notice avec attention avant
lʼinstallation et conservez-la pour pouvoir vous y
reporter ultérieurement.
1 Possibilités dʼutilisation
Ces haut-parleurs muraux et de plafond pour un mon-
tage encastré sont spécialement conçus pour une uti-
lisation dans des installations de Public Adress fonc-
tionnant en ligne 100 V. Une coque plastique pour
montage encastré est livrée.
2 Conseils importants dʼutilisation
Le haut-parleur répond à toutes les directives néces-
saires de lʼUnion européenne et porte donc le symbole
.
G
Lʼappareil nʼest conçu que pour une utilisation en
intérieur. Protégez-le des éclaboussures, de tout
type de projections dʼeau, dʼune humidité élevée de
lʼair et de la chaleur (température ambiante admissi-
ble 0 – 40 °C).
G
Pour le nettoyage, utilisez uniquement un chiffon sec
et doux, en aucun cas de produits chimiques ou dʼeau.
G
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si le haut-
parleur est utilisé dans un but autre que celui pour
lequel il a été conçu, sʼil nʼest pas correctement ins-
tallé, branché ou sʼil y a surcharge ; en outre, la
garantie deviendrait caduque.
3 Installation
1) Percez un trou pour le passage du câble dans la
coque plastique pour montage encastré à lʼendroit
voulu, placez la coque plastique dans une découpe
aux dimensions correspondantes, dans le mur ou
au plafond (voir caractéristiques techniques).
AVERTISSEMENT Pendant le fonctionnement, une
tension de contact dangereuse
jusquʼà 100 V est présente au
câble de branchement.
Seul un personnel qualifié peut
effectuer lʼinstallation.
Faites attention à la charge de lʼamplificateur PA par
les haut-parleurs. Une surcharge peut endommager
lʼamplificateur. La somme des puissances de lʼen-
semble des haut-parleurs reliés ne doit pas dépasser
la puissance de lʼamplificateur.
Lorsque le haut-parleur est définitivement
retiré du service, vous devez le déposer dans
une usine de recyclage adaptée pour contri-
buer à son élimination non polluante.
2) Desserrez la vis sur la grille de protection, retirez le
haut-parleur du cadre de montage blanc. Revissez
ensuite le cadre de montage avec les quatre vis
livrées sur la coque plastique.
3) Eteignez lʼintégralité de lʼinstallation Public Adress
avant dʼeffectuer le branchement du haut-parleur
pour que le câble audio 100 V de lʼamplificateur
Public Adress ne soit pas porteur de tension.
4) Reliez le câble du haut-parleur au câble audio
100 V de lʼamplificateur Public Adress : reliez le
conducteur blanc et un des conducteurs de couleur
différente correspondant à la puissance nominale
(volume) souhaitée, au câble audio 100 V.
5) Insérez le haut-parleur relié dans le cadre de mon-
tage et vissez.
6) Si vous branchez plusieurs haut-parleurs, veillez à
que quʼils aient tous la même polarité.
Tout droit de modification réservé.
Couleur du
conducteur
Puissance
nominale
Impédance
blanc branchement commun
jaune 6W 1,67 kΩ
rouge
3W
3,33 kΩ
noir 1.5 W 6,67 kΩ
Diffusore PA da parete e soffitto
Vi preghiamo di leggere attentamente le presenti istru-
zioni prima dellʼinstallazione e di conservarle per un
uso futuro.
1 Possibilità dʼimpiego
Questi diffusori da parete e da soffitto per il montaggio
incassato sono stati realizzati particolarmente per lʼim-
piego in impianti di sonorizzazione che funzionano
con uscita audio 100 V. È in dotazione una vaschetta
di plastica per il montaggio incassato.
2 Avvertenze importanti per lʼuso
Il diffusore è conforme a tutte le direttive richieste del-
lʼUE e pertanto porta la sigla .
G
Il diffusore è previsto solo per lʼuso allʼinterno di
locali. Proteggerlo dallʼacqua gocciolante e dagli
spruzzi dʼacqua, da alta umidità dellʼaria e dal calore
(temperatura dʼimpiego ammessa fra 0 °C e 40 °C).
G
Per la pulizia usare solo un panno morbido, asciutto;
non impiegare in nessun caso prodotti chimici o
acqua.
G
Nel caso dʼuso improprio, di montaggio non a regola
dʼarte, di collegamento sbagliato o di sovraccarico
del diffusore, non si assume nessuna responsabilità
per eventuali danni consequenziali a persone o a
cose e non si assume nessuna garanzia per il diffu-
sore.
3 Installazione
1) Applicare un foro nella vaschetta di plastica in un
punto adatto per il passacavo e montare la vaschetta
ad incasso in unʼapertura sufficientemente grande
nella parete o nel soffitto (vedi dati tecnici).
AVVERTIMENTO Durante il funzionamento, nel
cavo di collegamento è presente
una tensione fino a 100 V, perico-
losa in caso di contatto.
Lʼinstallazione deve essere ese-
guita solo da personale specializ-
zato.
Tener presente anche la potenza dellʼamplificatore
PA rispetto agli altoparlanti. Un sovraccarico può
danneggiare lʼamplificatore! La somma delle potenze
di tutti gli altoparlanti collegati non deve superare la
potenza dellʼamplificatore.
Se si desidera eliminare il diffusore definiti-
vamente, consegnarlo per lo smaltimento ad
unʼistituzione locale per il riciclaggio.
2) Allentare la vite sulla griglia protettiva e togliere lʼal-
toparlante dal telaio bianco di montaggio. Quindi
avvitare il telaio di montaggio con le quattro viti in
dotazione sulla vaschetta di plastica.
3) Prima di effettuare il collegamento dellʼaltoparlante,
occorre spegnere completamente lʼimpianto PA,
affinché la linea audio 100 V dallʼamplificatore PA
sia esente di tensione!
4) Collegare il cavo dellʼaltoparlante con lʼuscita audio
100 V dellʼamplificatore PA: collegare il conduttore
bianco e uno dei conduttori colorati che corri-
sponde alla potenza nominale desiderata (volume)
con lʼuscita audio 100 V.
5) Inserire lʼaltoparlante collegato nel telaio di mon-
taggio ed avvitarlo.
6) Collegando più diffusori fare attenzione allʼidentica
polarità di tutti gli altoparlanti.
Con riserva di modifiche tecniche.
Colore conduttore Potenza nominale Impedenza
bianco contatto comune
giallo 6W 1,67 kΩ
rosso
3W
3,33 kΩ
nero 1,5 W 6,67 kΩ
Copyright
©
by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved. A-0915.99.01.11.2008
®
ESP-5U Best.-Nr. 16.2160
ESP-8U Best.-Nr. 16.2170
F
I
Caractéristiques techniques Dati tecnici ESP-5U ESP-8U
Puissance nominale Potenza nominale 6/3/1,5 WRMS 6/3/1,5 WRMS
Bande passante Gamma di frequenze 100 – 19 000 Hz 200 – 17 000 Hz
Pression sonore moyenne
(1W/1m)
Pressione sonora
media(1W/1m)
94 dB 99 dB
Type haut-parleur Tipo di altoparlante 130 200
Découpe nécessaire
dans le mur
(env.)
Apertura richiesta
nel muro (ca.)
242 × 242 × 100 mm 242 × 242 × 100 mm
Dimensions Dimensioni 248 × 248 × 100 mm 248 × 248 × 100 mm
Poids Peso 1,4 kg 1,7 kg
B CH
